Adaptador N Hembra a N Hembra de 50 ohmios
Adaptador coaxial recto diseñado para unir dos cables, conectores o componentes terminados en N macho.
Ambos extremos incorporan una interfaz N hembra, por lo que el adaptador funciona como unión en línea o prolongador dentro de sistemas profesionales de radiocomunicación y radiofrecuencia.
A diferencia de una unión pasamuros, este modelo no incorpora tuerca ni elementos de fijación para instalarlo sobre un panel. Está destinado principalmente a conexiones libres en línea.
Esta publicación reúne dos alternativas comerciales: RF Industries y TCC.
RF Industries RFN-1013-1
Adaptador N hembra a N hembra fabricado por RF Industries.
Características principales:
- Marca: RF Industries.
- Modelo: RFN-1013-1.
- Tipo: adaptador coaxial en línea.
- Extremo 1: N hembra.
- Extremo 2: N hembra.
- Impedancia nominal: 50 ohmios.
- Formato: recto tipo barril.
- Cuerpo de latón con recubrimiento de plata.
- Contactos centrales dorados.
- Aislante de PTFE/Teflón.
- Acoplamiento roscado en ambos extremos.
- Frecuencia máxima informada: 11 GHz.
- Rango de temperatura informado: −65 a 165 °C.
- No requiere soldadura ni crimpado.
Las especificaciones están informadas por RF Industries y su distribución técnica.
TCC RFN-1013-1P-TCC
Adaptador coaxial TCC de N hembra a N hembra.
Características informadas:
- Marca: TCC.
- Modelo comercial: RFN-1013-1P-TCC.
- Código del fabricante: 11-21-4-1GS.
- Tipo: adaptador coaxial en línea.
- Extremo 1: N hembra.
- Extremo 2: N hembra.
- Formato: recto tipo barril.
- Cuerpo moleteado con recubrimiento de plata.
- Contactos centrales dorados.
- Aislante de PTFE/Teflón.
- Acoplamiento roscado en ambos extremos.
- No requiere soldadura ni crimpado.
Comparación de alternativas
| Característica | RF Industries RFN-1013-1 | TCC RFN-1013-1P-TCC |
|---|---|---|
| Interfaz 1 | N hembra | N hembra |
| Interfaz 2 | N hembra | N hembra |
| Impedancia | 50 ohmios | 50 ohmios |
| Formato | Recto tipo barril | Recto tipo barril |
| Cuerpo | Latón plateado | Plateado |
| Contactos | Dorados | Dorados |
| Aislante | PTFE/Teflón | PTFE/Teflón |
| Montaje en panel | No | No |
| Instalación | Conexión roscada | Conexión roscada |
¿Qué permite conectar?
Cada extremo N hembra recibe:
- Conector N macho.
- Cable coaxial terminado en N macho.
- Jumper o latiguillo con N macho.
- Equipo o accesorio provisto de N macho.
Aplicaciones recomendadas
- Unión de dos cables con conectores N macho.
- Prolongación de alimentadores coaxiales.
- Antenas VHF y UHF.
- Repetidores.
- Duplexores.
- Divisores de potencia.
- Instrumentos de medición.
- Pruebas y mantenimiento.
- Sistemas profesionales de radiofrecuencia.
- Instalaciones interiores y exteriores debidamente protegidas.
Compatibilidad
Antes de comprar, compruebe que ambas conexiones sean efectivamente N macho.
Este adaptador:
- Posee dos interfaces N hembra.
- No convierte entre familias diferentes.
- No corresponde a una unión N macho-macho.
- No incluye fijaciones para montaje en panel.
- No debe confundirse con una versión pasamuros.
Instalación
Enrosque un conector N macho en cada extremo del adaptador. Apriete firmemente sin aplicar fuerza excesiva.
En instalaciones exteriores se recomienda impermeabilizar las uniones y sujetar los cables para evitar que su peso quede aplicado directamente sobre el adaptador.
Contenido
- 1 adaptador N hembra a N hembra correspondiente a la marca seleccionada.
No incluye cables coaxiales, conectores adicionales ni elementos de impermeabilización.

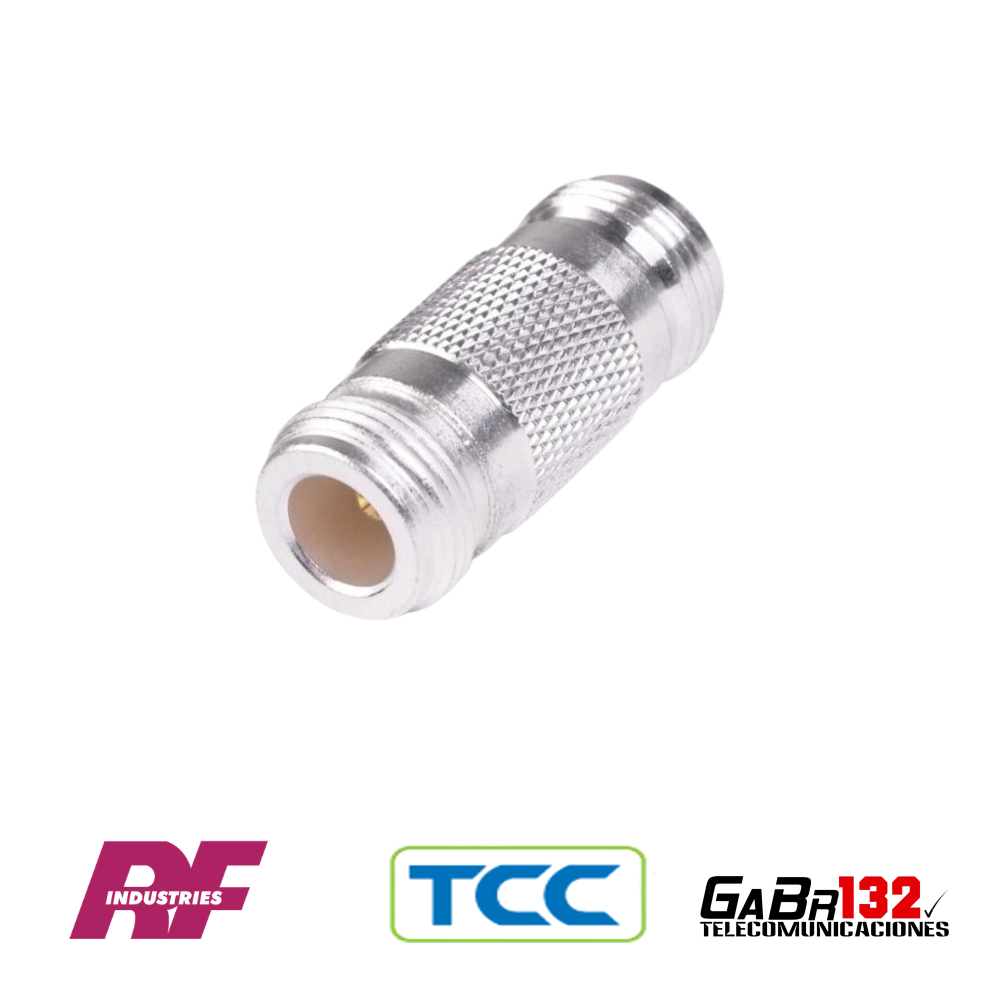

La imagen es referencial. El moleteado y la terminación exterior pueden variar ligeramente según la marca seleccionada.
