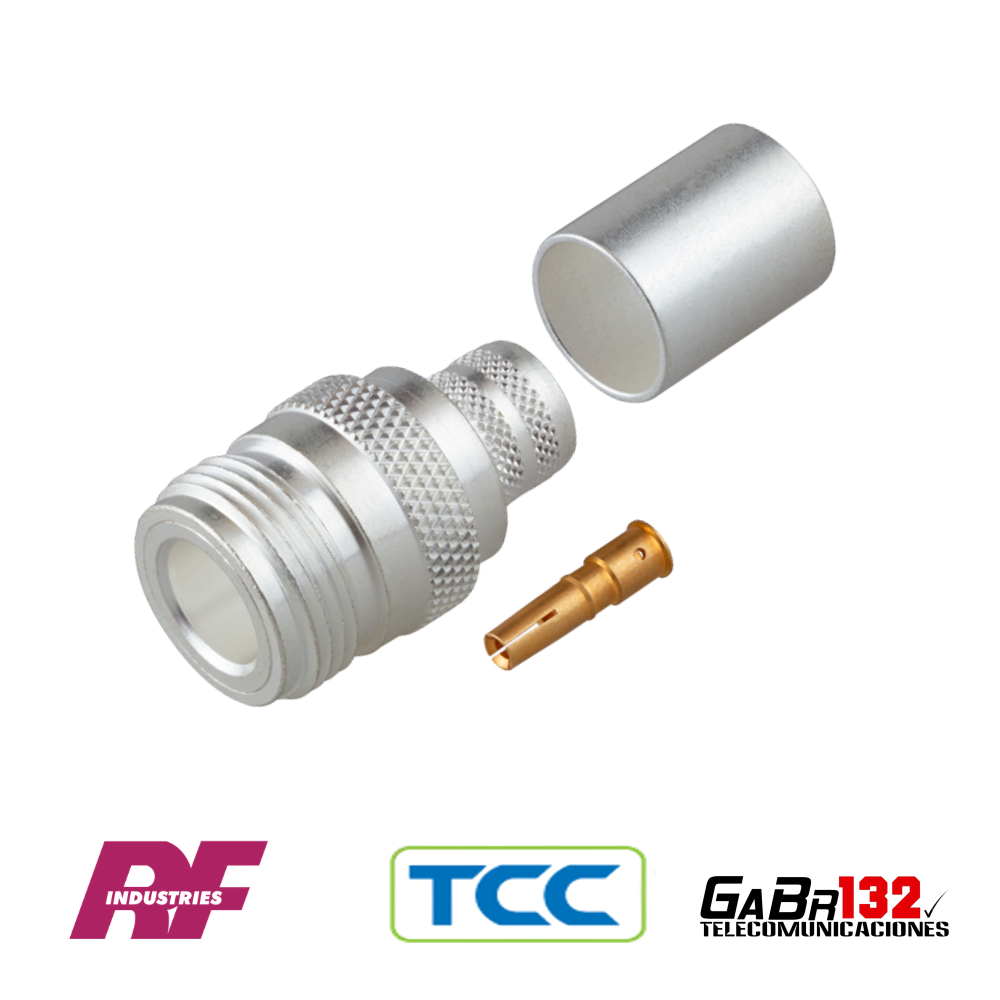

Conector N Hembra Crimp para cables coaxiales RG-8 y RG-213
Conector coaxial N hembra de montaje crimpado, destinado a instalaciones profesionales de radiocomunicación y radiofrecuencia.
Su sistema de instalación utiliza un contacto central y una férula que deben fijarse mediante una herramienta de crimpado y una matriz apropiadas para las dimensiones del cable y del conector seleccionado.
Esta publicación reúne dos alternativas de conector N hembra crimp. Cada marca posee especificaciones y compatibilidades propias, por lo que debe seleccionarse de acuerdo con el cable utilizado.
RF Industries RFN-1028SI
Conector N hembra crimp RF Industries para los siguientes cables indicados por el proveedor:
- RG-8/U.
- RG-213/U.
- Instalación mediante crimpado.
Esta alternativa resulta apropiada para instalaciones con cables RG-8/U o RG-213/U compatibles con las dimensiones del conector.
TCC RFN-1028SI-P-TCC
Conector N hembra crimp TCC, código del fabricante 11-14B-2-TGS.
Características informadas:
- Interfaz N hembra.
- Instalación mediante crimpado.
- Cuerpo con recubrimiento de plata.
- Terminación moleteada.
- Aislante de PTFE.
- Contacto central cautivo con recubrimiento dorado.
- Férula de crimpado independiente.
Compatibilidad declarada por el proveedor:
- RG-8.
- Belden 9913.
- LMR-400.
Comparación de alternativas
| Característica | RF Industries RFN-1028SI | TCC RFN-1028SI-P-TCC |
|---|---|---|
| Interfaz | N hembra | N hembra |
| Instalación | Crimpado | Crimpado |
| Cables compatibles | RG-8/U y RG-213/U | RG-8, Belden 9913 y LMR-400 |
| Marca | RF Industries | TCC |
| Modelo | RFN-1028SI | RFN-1028SI-P-TCC |
Aplicaciones recomendadas
- Alimentadores de antenas.
- Estaciones base VHF y UHF.
- Repetidores.
- Equipos de radiocomunicación.
- Instalaciones de radiofrecuencia.
- Gabinetes y sistemas de telecomunicaciones.
- Extensiones y terminaciones de cable coaxial.
- Conexiones entre alimentadores, equipos y antenas.
Compatibilidad con el cable
Antes de comprar, compruebe:
- Modelo exacto del cable.
- Diámetro exterior.
- Diámetro y construcción del conductor central.
- Diámetro del dieléctrico.
- Tipo y espesor del blindaje.
- Matriz requerida para el crimpado.
La denominación RG-8 por sí sola no garantiza la compatibilidad, porque existen cables de esta familia con dimensiones y construcciones diferentes.
Instalación
La instalación debe realizarse con herramientas y matrices de crimpado compatibles. Una preparación o compresión incorrecta puede producir una fijación mecánica deficiente, pérdidas de señal o variaciones de impedancia.
Se recomienda que el montaje sea efectuado por personal con experiencia en conectores coaxiales.
Contenido
- 1 conector N hembra crimp correspondiente a la marca seleccionada.
- Componentes de montaje suministrados con el modelo.
No incluye cable coaxial, herramienta, matriz de crimpado ni instrumentos de medición.
La imagen es referencial. La terminación y presentación del conector pueden variar ligeramente según la marca seleccionada.
