Cables Coaxiales Originales Belden Familia 50 Ohmios

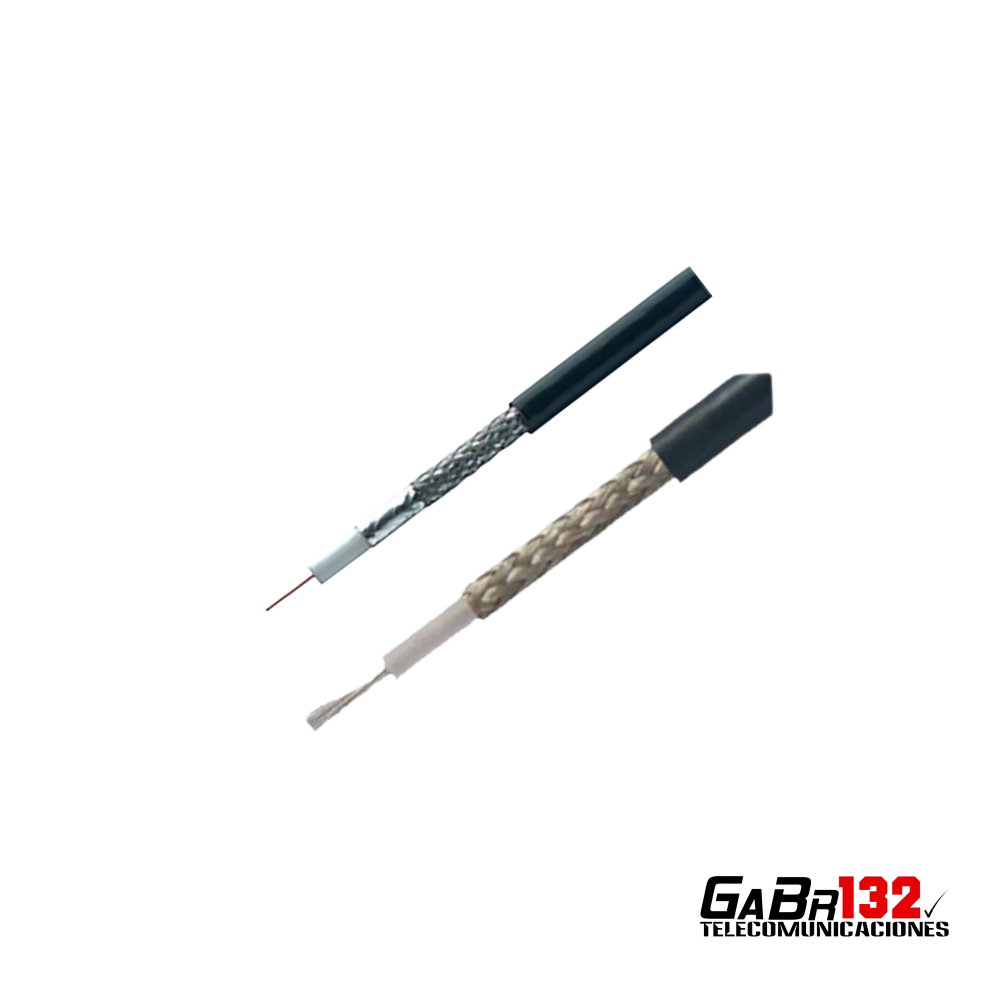

Belden fabrica cables coaxiales para sistemas profesionales de radiocomunicación, transmisión inalámbrica y radiofrecuencia. Esta publicación reúne dos modelos originales de diferente diámetro, construcción e impedancia nominal:
- Belden 9913: cable tipo RG-8 de 50 ohmios para alimentadores de antena y tendidos de baja pérdida.
- Belden 8219: cable tipo RG-58 de 54 ohmios nominales, flexible y de menor diámetro para conexiones y recorridos más cortos.
Ambos modelos se encuentran actualmente sin stock y se publican como referencia técnica. Su disponibilidad, formato de suministro, plazo y precio deben consultarse previamente.
Belden 9913 — RG-8 de baja pérdida

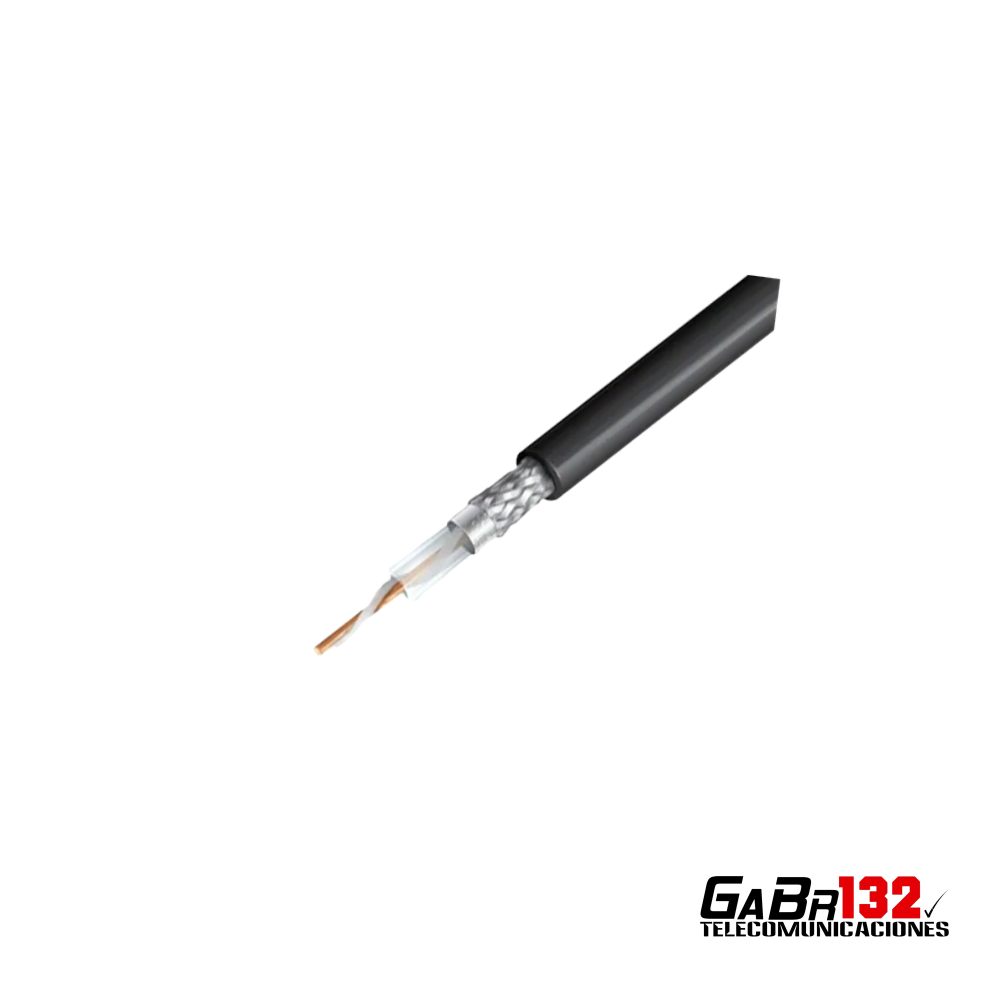

El Belden 9913 es un cable coaxial tipo RG-8 de 50 ohmios, desarrollado para transmisión inalámbrica y aplicaciones profesionales de radiofrecuencia.
Incorpora un conductor central sólido de cobre desnudo de 10 AWG, aislación de polietileno semisólido y doble blindaje compuesto por una lámina Duobond® II con cobertura completa y una malla de cobre estañado con cobertura del 90 %.
Su diámetro exterior nominal es de 10,30 mm y su velocidad de propagación es del 84 %. Está recomendado para alimentadores de antenas, estaciones base, repetidores, radioafición y sistemas inalámbricos profesionales.
Características principales:
- Tipo RG-8.
- Impedancia nominal de 50 ohmios.
- Conductor central sólido de cobre desnudo.
- Calibre del conductor: 10 AWG.
- Aislación de polietileno semisólido.
- Lámina Duobond® II con cobertura del 100 %.
- Malla de cobre estañado con cobertura del 90 %.
- Cubierta exterior de PVC.
- Diámetro exterior nominal de 10,30 mm.
- Velocidad de propagación del 84 %.
- Capacitancia nominal de 80,7 pF/m.
- Tensión nominal de 600 V RMS.
- Radio mínimo de curvatura durante la instalación: 100 mm.
- Temperatura de operación: −30 a +75 °C.
Para aplicaciones superiores a 1 GHz, Belden recomienda evaluar otros modelos indicados por el fabricante. Información oficial del Belden 9913.
Belden 8219 — RG-58 flexible

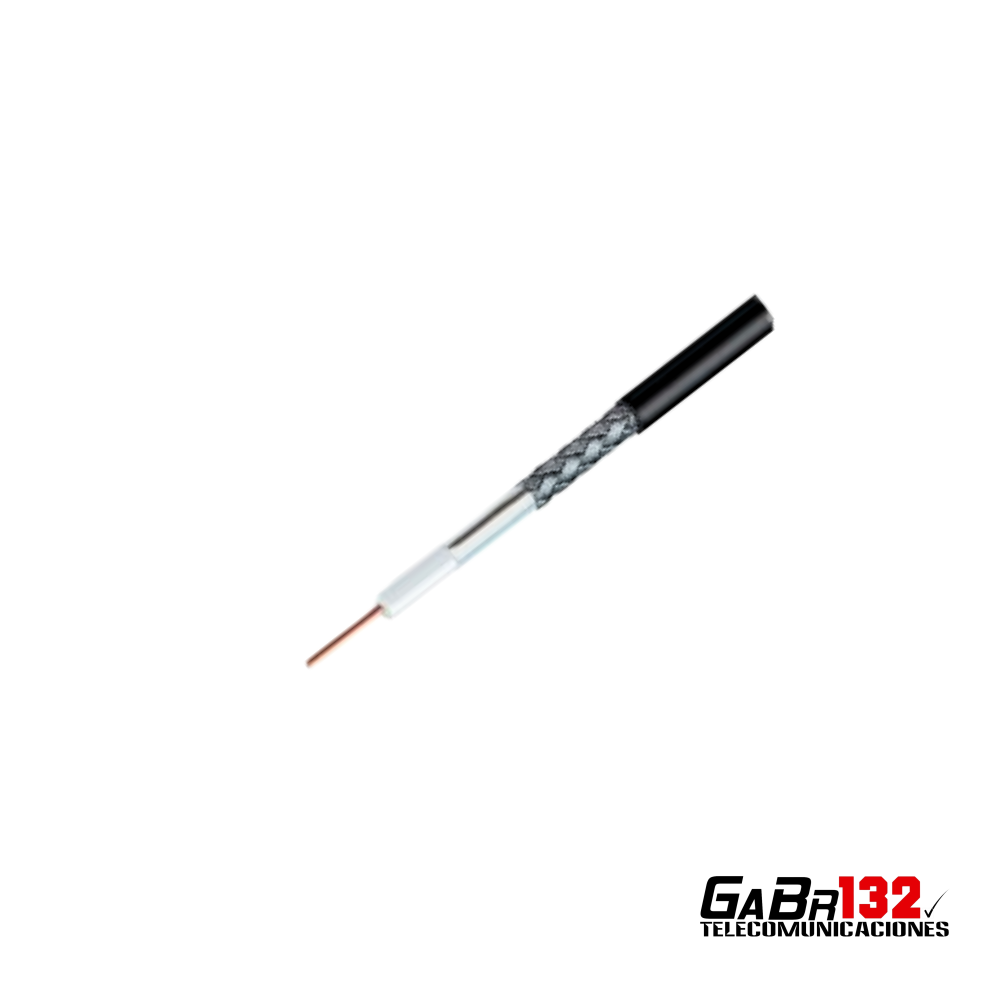

El Belden 8219 es un cable coaxial tipo RG-58 con conductor central multifilar de cobre estañado. Su construcción flexible facilita la instalación en conexiones cortas, equipos, gabinetes y recorridos que requieren mayor facilidad de manipulación.
Cuenta con conductor de 20 AWG formado por 19 hebras, aislación de espuma de polietileno, malla de cobre estañado con cobertura del 95 % y cubierta exterior de PVC.
Importante: aunque Belden incluye este modelo dentro de su familia comercial de cables coaxiales de 50 ohmios, su ficha técnica declara una impedancia característica nominal de 54 ohmios.
Características principales:
- Tipo RG-58.
- Impedancia característica nominal de 54 ohmios.
- Conductor central multifilar de cobre estañado.
- Construcción del conductor: 19 × 32.
- Calibre del conductor: 20 AWG.
- Aislación de espuma de polietileno.
- Malla de cobre estañado con cobertura del 95 %.
- Cubierta exterior de PVC.
- Diámetro exterior nominal de 4,90 mm.
- Velocidad de propagación del 76 %.
- Capacitancia nominal de 85,3 pF/m.
- Radio mínimo de curvatura durante la instalación: 48 mm.
- Temperatura de operación: −40 a +80 °C.
- Resistencia a radiación UV.
- Apto para aplicaciones interiores y exteriores conforme a las condiciones indicadas por el fabricante.
| Característica | Belden 9913 | Belden 8219 |
|---|---|---|
| Tipo RG | RG-8 | RG-58 |
| Impedancia nominal | 50 Ω | 54 Ω |
| Conductor central | Sólido | Multifilar |
| Material | Cobre desnudo | Cobre estañado |
| Calibre | 10 AWG | 20 AWG |
| Blindaje | Lámina + malla | Malla |
| Cobertura de malla | 90 % | 95 % |
| Diámetro exterior | 10,30 mm | 4,90 mm |
| Velocidad de propagación | 84 % | 76 % |
| Radio mínimo de curvatura | 100 mm | 48 mm |
| Temperatura de operación | −30 a +75 °C | −40 a +80 °C |
| Aplicación principal | Alimentadores y tendidos RF | Conexiones y tendidos cortos |
Aplicaciones recomendadas
- Estaciones base VHF y UHF.
- Sistemas repetidores.
- Alimentadores de antenas.
- Radios bidireccionales.
- Radioafición.
- Sistemas inalámbricos profesionales.
- Aplicaciones GPS y RFID.
- Enlaces de radiofrecuencia.
- Instalaciones interiores y exteriores compatibles.
Selección del modelo
Seleccione Belden 9913 cuando necesite:
- Un cable tipo RG-8.
- Impedancia nominal de 50 ohmios.
- Menor atenuación en recorridos de mayor longitud.
- Alimentadores para antenas o estaciones base.
- Conductor central sólido y doble blindaje.
Seleccione Belden 8219 cuando necesite:
- Un cable tipo RG-58.
- Menor diámetro exterior.
- Conductor central multifilar.
- Mayor facilidad de manipulación.
- Conexiones o recorridos relativamente cortos.
Compatibilidad con conectores
Cada modelo requiere conectores compatibles con su diámetro y construcción. Antes de seleccionar un conector, compruebe:
- Modelo y tipo de cable.
- Diámetro exterior.
- Diámetro y construcción del conductor central.
- Sistema de montaje del conector.
- Interfaz requerida: N, UHF, BNC, TNC u otra.
- Impedancia requerida por el sistema.
Los conectores, adaptadores y herramientas de instalación no están incluidos.
Disponibilidad
Actualmente, los cables Belden 9913 y 8219 no se encuentran disponibles para entrega inmediata. La disponibilidad, presentación, longitud, plazo y precio de importación deben consultarse previamente.
Como alternativas disponibles, revise:
- Cable coaxial COMKIT Serie CK.

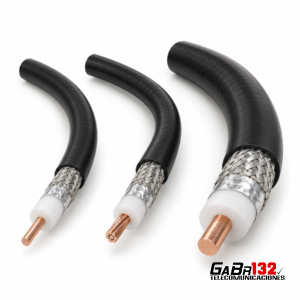

- Cable coaxial GABR132 Serie CX.
Estos productos pueden presentar diámetros o aplicaciones semejantes, pero no deben denominarse equivalentes ni reemplazos directos sin comparar todas sus especificaciones.
