Adaptador Mini-UHF Macho a UHF Hembra SO-239
Adaptador coaxial entre series diseñado para conectar cables terminados en PL-259/UHF macho a radios móviles y otros equipos que incorporan una interfaz Mini-UHF hembra.
El lado Mini-UHF macho se conecta al equipo, mientras que el extremo UHF hembra SO-239 recibe el conector PL-259 del cable coaxial.
Esta solución evita reemplazar el conector existente y resulta especialmente práctica cuando se necesita utilizar un cable PL-259 con un equipo móvil equipado con Mini-UHF.
Esta publicación reúne dos alternativas comerciales: RF Industries y TCC.
RF Industries RFU-621
Adaptador coaxial entre series fabricado por RF Industries.
Características principales:
- Marca: RF Industries.
- Modelo: RFU-621.
- Tipo: adaptador coaxial entre series.
- Extremo 1: Mini-UHF macho.
- Extremo 2: UHF hembra SO-239.
- Formato: recto.
- Cuerpo con recubrimiento de níquel.
- Contacto central con recubrimiento dorado.
- Aislante de PTFE/Teflón.
- Instalación mediante acoplamientos roscados.
- No requiere soldadura ni crimpado.
TCC RFU-621-TCC
Adaptador coaxial TCC de Mini-UHF macho a UHF hembra SO-239.
Características informadas:
- Marca: TCC.
- Modelo comercial: RFU-621-TCC.
- Código del fabricante: 12-12-DGN.
- Tipo: adaptador coaxial entre series.
- Extremo 1: Mini-UHF macho.
- Extremo 2: UHF hembra SO-239.
- Formato: recto.
- Cuerpo con recubrimiento de níquel.
- Contacto central con recubrimiento dorado.
- Aislante de Delrin.
- Instalación mediante acoplamientos roscados.
- No requiere soldadura ni crimpado.
Comparación de alternativas
| Característica | RF Industries RFU-621 | TCC RFU-621-TCC |
|---|---|---|
| Interfaz 1 | Mini-UHF macho | Mini-UHF macho |
| Interfaz 2 | UHF hembra SO-239 | UHF hembra SO-239 |
| Formato | Recto | Recto |
| Cuerpo | Niquelado | Niquelado |
| Contacto central | Dorado | Dorado |
| Aislante | PTFE/Teflón | Delrin |
| Instalación | Conexión roscada | Conexión roscada |
¿Qué permite conectar?
El lado Mini-UHF macho se conecta a:
- Radios móviles con Mini-UHF hembra.
- Equipos de radiocomunicación con Mini-UHF hembra.
- Accesorios o dispositivos con esa misma interfaz.
El lado UHF hembra SO-239 recibe:
- Conector PL-259 macho.
- Cable coaxial terminado en PL-259.
- Conector UHF macho compatible.
Aplicaciones recomendadas
- Radios móviles Motorola compatibles.
- Equipos móviles de radiocomunicación.
- Instalaciones vehiculares.
- Estaciones de control.
- Pruebas y mantenimiento.
- Adaptación temporal de cables.
- Conexión de antenas mediante cable PL-259.
- Sistemas profesionales de radiofrecuencia.
Compatibilidad
Antes de comprar, compruebe que:
- La conexión del equipo sea Mini-UHF hembra.
- El cable coaxial termine en PL-259 macho.
- Exista espacio suficiente detrás del equipo.
- El adaptador no quede sometido al peso o tensión del cable.
Mini-UHF y UHF/PL-259 son interfaces físicamente diferentes. La presencia de la expresión “UHF” en ambas denominaciones no significa que sean conectables directamente sin un adaptador.
Instalación
Enrosque el extremo Mini-UHF macho en la entrada Mini-UHF hembra del equipo. Posteriormente, conecte el PL-259 macho del cable al extremo UHF hembra SO-239 del adaptador.
No requiere soldadura, crimpado ni herramientas especiales.
Evite utilizar el adaptador como soporte mecánico. Si el cable es pesado o rígido, debe sujetarse para reducir la carga aplicada sobre el conector del equipo.
Contenido
- 1 adaptador Mini-UHF macho a UHF hembra correspondiente a la marca seleccionada.
No incluye cable coaxial, conector PL-259, radio ni antena.

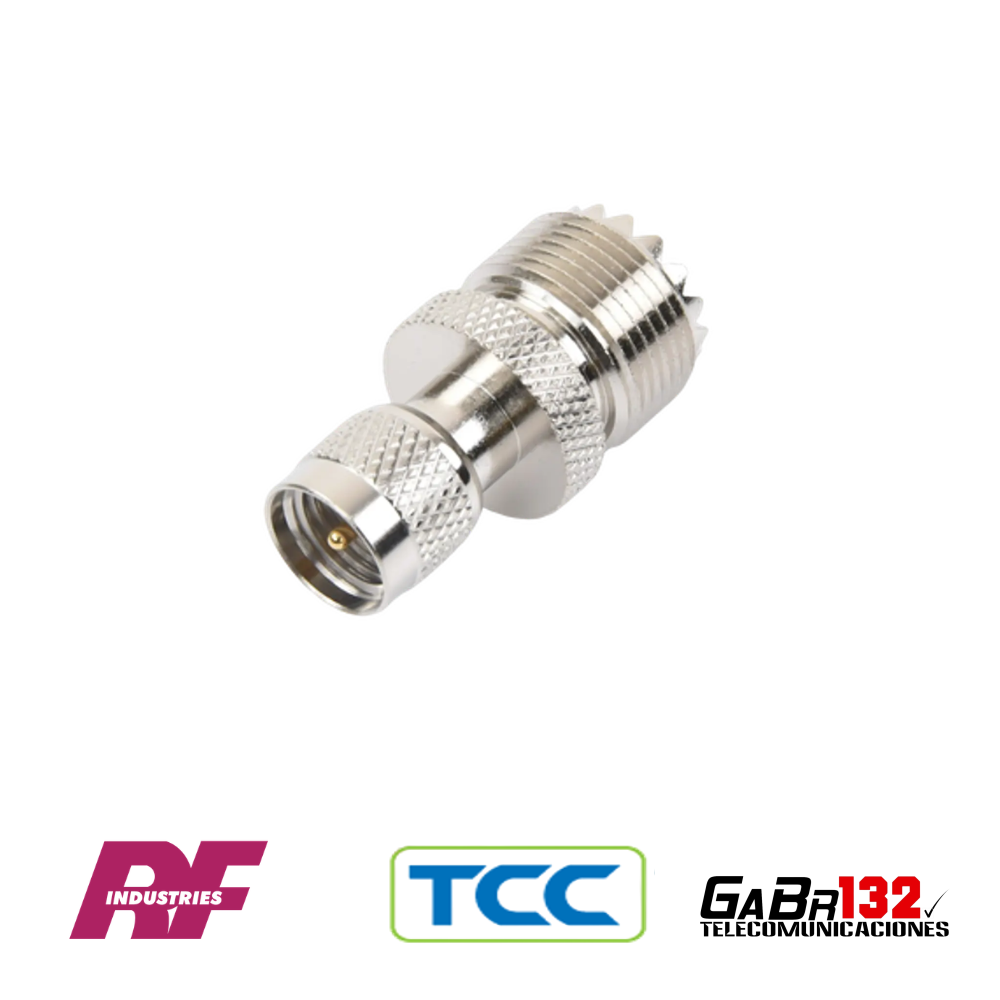

La imagen es referencial. La forma del moleteado y la terminación exterior pueden variar ligeramente según la marca seleccionada.
