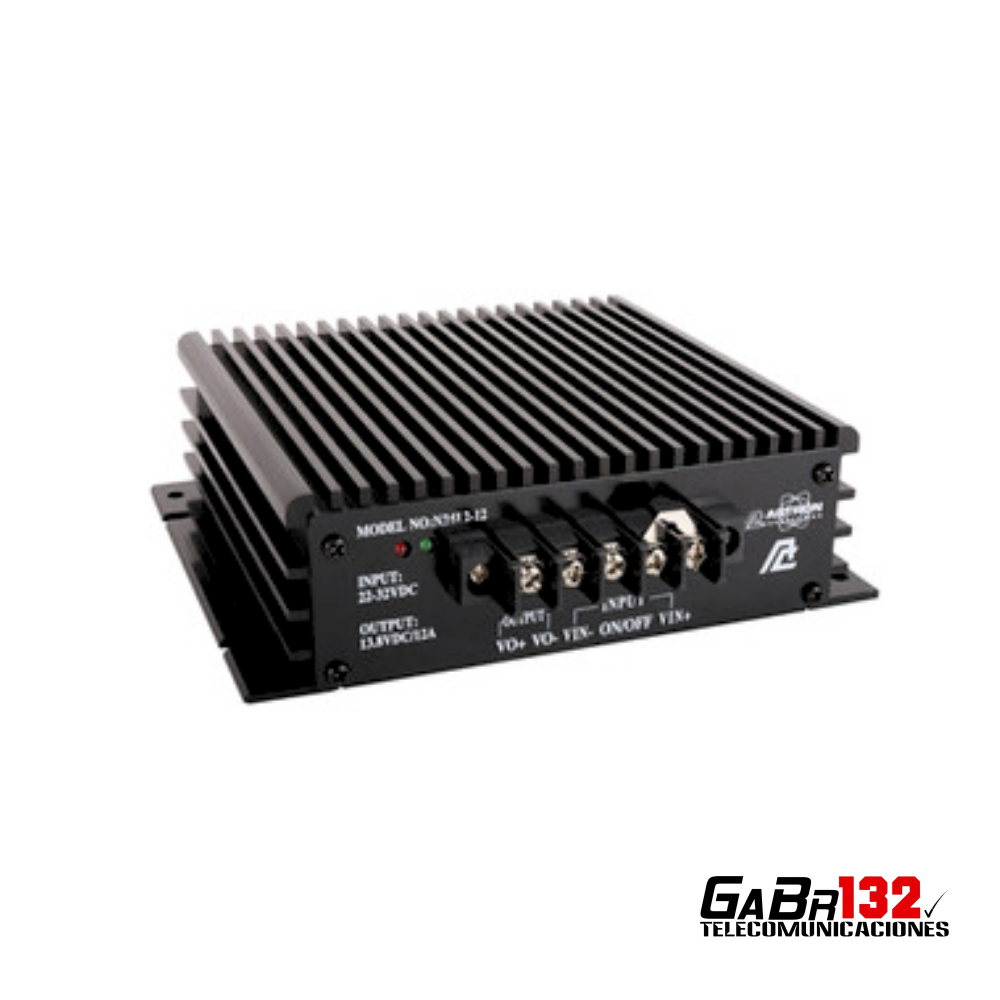

Conversor DC-DC Astron Serie N2412 de 24 a 12 V
Los conversores Astron Serie N2412 permiten alimentar radios y equipos de 12 VDC desde vehículos, maquinaria o sistemas eléctricos de 24 VDC.
Aceptan una tensión de entrada de 22 a 32 VDC y entregan una salida regulada de 13,8 VDC, adecuada para equipos profesionales de radiocomunicación. La publicación reúne los modelos N2412-12 y N2412-24, diferenciados por su capacidad de corriente.
Ambas versiones incorporan protecciones contra sobretensión, sobrecorriente, cortocircuito y exceso de temperatura. También cuentan con un terminal de encendido y apagado remoto que puede conectarse al sistema de ignición del vehículo.
Características comunes
- Marca: Astron.
- Serie: N2412.
- Tipo: conversor reductor DC-DC.
- Tensión nominal de entrada: 24 VDC.
- Rango efectivo de entrada: 22–32 VDC.
- Tensión de salida: 13,8 VDC regulados.
- Eficiencia máxima: hasta 94%.
- Eficiencia mínima a plena carga: 92%.
- Protección contra sobretensión.
- Protección contra sobrecorriente.
- Protección contra cortocircuito.
- Protección térmica a 70 °C.
- Terminal para encendido y apagado remoto.
- Compatible con conexión al interruptor de ignición.
- Indicador LED verde: funcionamiento DC correcto.
- Indicador LED rojo: condición de falla.
- Temperatura de funcionamiento: −25 a 55 °C.
- Temperatura de almacenamiento: −40 a 85 °C.
- Cumplimiento RoHS.
- Refrigeración pasiva mediante disipador.
Las características y capacidades corresponden a la ficha oficial de conversores DC-DC Astron.
Comparación de las variables
| Característica | N2412-12 | N2412-24 |
|---|---|---|
| Entrada | 22–32 VDC | 22–32 VDC |
| Salida | 13,8 VDC | 13,8 VDC |
| Corriente continua | 10 A | 20 A |
| Corriente ICS | 12 A | 24 A |
| Dimensiones | 1,8 × 6,2 × 5,8″ | 1,8 × 6,2 × 6,8″ |
| Dimensiones aproximadas | 4,6 × 15,7 × 14,7 cm | 4,6 × 15,7 × 17,3 cm |
| Peso aproximado | 0,82 kg | 0,91 kg |
¿Qué significa corriente ICS?
La capacidad ICS —Intermittent Communication Service— corresponde a un servicio intermitente con un ciclo de trabajo del 50%:
- 5 minutos encendido.
- 5 minutos apagado.
La corriente ICS no debe interpretarse como capacidad continua. Para equipos que consumen energía permanentemente, la selección debe realizarse según la corriente continua del conversor.
Descripción de cada variable
Astron N2412-12
Conversor DC-DC para sistemas de 24 V con salida regulada de 13,8 VDC. Entrega hasta 10 A continuos y 12 A en servicio intermitente ICS.
Recomendado para radios móviles y otros equipos cuyo consumo continuo, incluyendo margen de seguridad, no supere la capacidad del conversor.
- Modelo: N2412-12.
- Corriente continua: 10 A.
- Corriente ICS: 12 A.
- Dimensiones: 1,8 × 6,2 × 5,8 pulgadas.
- Peso aproximado: 1,8 lb —0,82 kg—.
- SKU: N2412-12.
Astron N2412-24
Conversor DC-DC de mayor capacidad para equipos instalados en sistemas eléctricos de 24 V. Entrega una salida regulada de 13,8 VDC con hasta 20 A continuos y 24 A en servicio intermitente ICS.
Recomendado para radios y equipos que requieren una capacidad de corriente superior a la proporcionada por el N2412-12.
- Modelo: N2412-24.
- Corriente continua: 20 A.
- Corriente ICS: 24 A.
- Dimensiones: 1,8 × 6,2 × 6,8 pulgadas.
- Peso aproximado: 2 lb —0,91 kg—.
- SKU: N2412-24.
Aplicaciones recomendadas
- Radios móviles instalados en vehículos de 24 V.
- Camiones y vehículos de transporte.
- Buses y maquinaria pesada.
- Vehículos de emergencia.
- Equipos de radiocomunicación de 13,8 VDC.
- Sistemas industriales alimentados desde 24 VDC.
- Instalaciones móviles que requieren una salida regulada.
Selección del modelo
- N2412-12: para equipos que consuman hasta 10 A de manera continua.
- N2412-24: para equipos que consuman hasta 20 A de manera continua.
Debe considerarse un margen de seguridad por encima del consumo máximo declarado por el equipo conectado. Si un radio consume 11 o 12 A durante la transmisión, corresponde seleccionar el N2412-24 y no utilizar permanentemente el N2412-12 al límite de su capacidad ICS.
Instalación
El conversor debe instalarse sobre una superficie firme y en una zona ventilada. No debe cubrirse el disipador ni instalarse cerca de fuentes intensas de calor o humedad.
El calibre de los conductores y las protecciones eléctricas deben seleccionarse según:
- Corriente máxima del modelo.
- Longitud del recorrido.
- Tensión de entrada.
- Recomendaciones del fabricante del vehículo.
- Consumo del equipo conectado.
Se recomienda instalar fusibles adecuados próximos a la fuente de alimentación y comprobar la polaridad antes de energizar el conversor.
Contenido
- 1 conversor DC-DC Astron correspondiente al modelo seleccionado.
No incluye radio, batería, cableado ni accesorios de instalación, salvo que se indique expresamente al momento de la compra.
