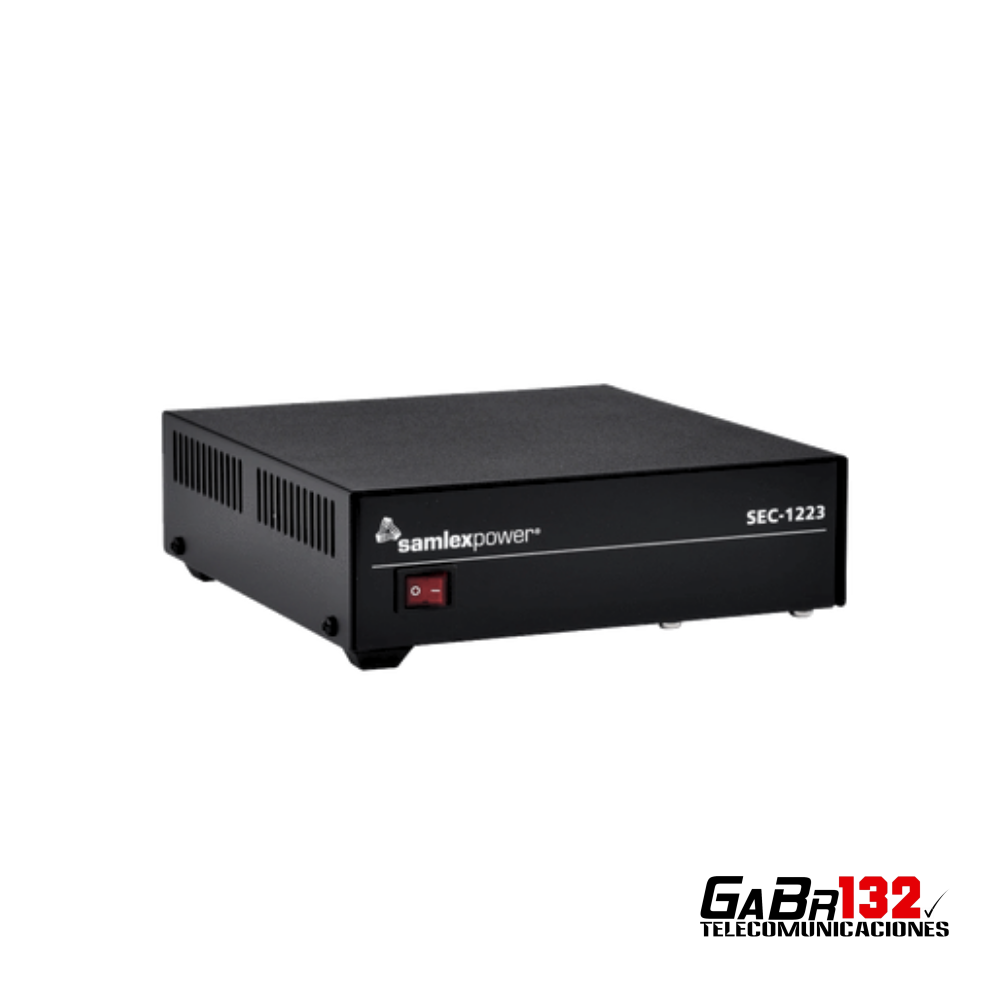

Fuente de Poder Conmutada Samlex Serie SEC
Las fuentes de poder Samlex SEC-1212, SEC-1223 y SEC-1235 convierten la alimentación de corriente alterna en una salida estable y regulada de 13,8 VDC, adecuada para radios móviles, equipos de radiocomunicación y otros dispositivos electrónicos que funcionan con alimentación nominal de 12 V.
Su avanzada tecnología conmutada permite entregar una alta capacidad de corriente en un gabinete compacto y ligero. Además, sus circuitos están diseñados para reducir el rizado y la interferencia de radiofrecuencia, una característica especialmente importante en instalaciones de telecomunicaciones.
El producto se ofrece con selección de corriente para adaptarse a equipos de diferente consumo, desde radios móviles convencionales hasta estaciones de mayor potencia.
Modelos disponibles
SEC-1212 — 10 A continuos
Fuente compacta recomendada para radios móviles y equipos con consumo moderado.
- Salida regulada: 13,8 VDC.
- Corriente continua: 10 A.
- Capacidad máxima aproximada: 12 A.
- Limitación de corriente: aproximadamente 14 A.
- Uso recomendado: equipos cuyo consumo continuo no supere los 10 A.
SEC-1223 — 23 A continuos
Alternativa intermedia para radios de mayor potencia y sistemas profesionales de comunicación.
- Salida regulada: 13,8 VDC.
- Corriente continua: 23 A.
- Corriente máxima: 25 A.
- Uso recomendado: equipos cuyo consumo continuo no supere los 23 A.
SEC-1235 — 30 A continuos
Modelo de mayor capacidad para equipos de alto consumo, radios HF y estaciones profesionales.
- Salida regulada: 13,8 VDC.
- Corriente continua: 30 A.
- Corriente máxima: 35 A.
- Uso recomendado: equipos cuyo consumo continuo no supere los 30 A.
Las capacidades generales corresponden a las especificaciones publicadas para la familia SEC de Samlex América: 10 A para SEC-1212, 23 A para SEC-1223 y 30 A continuos para SEC-1235. Información de fuentes Samlex Serie SEC
Características principales
- Salida regulada de 13,8 VDC.
- Tecnología electrónica conmutada.
- Diseño compacto y liviano.
- Alta eficiencia energética.
- Bajo rizado de salida.
- Circuitos diseñados para minimizar interferencias de radiofrecuencia.
- Protección contra sobrecorriente.
- Protección contra cortocircuito.
- Protección contra sobretensión.
- Recuperación automática después de una condición de protección.
- Terminales de salida de alta corriente.
- Interruptor de encendido frontal.
- Indicador luminoso de funcionamiento.
Alimentación de entrada
Estos modelos pueden encontrarse configurados para diferentes tensiones de corriente alterna, según la versión y el mercado de destino. Algunas unidades permiten selección interna entre rangos cercanos a 120 y 230 VAC.
Para su utilización en Chile, debe verificarse que la unidad esté correctamente configurada para 220–230 VAC antes de conectarla. La selección interna de tensión debe ser realizada únicamente por personal técnico calificado.
Aplicaciones recomendadas
- Radios móviles VHF y UHF.
- Radios HF.
- Equipos de radiocomunicación profesional.
- Estaciones base.
- Centrales de despacho.
- Equipos de telecomunicaciones.
- Laboratorios y bancos de prueba.
- Sistemas electrónicos de 12 V que requieran una salida regulada.
Selección del modelo
La fuente debe seleccionarse según el consumo máximo del equipo, manteniendo un margen de seguridad.
Por ejemplo, si un radio consume 18 A durante la transmisión, corresponde utilizar la SEC-1223 o una fuente superior. No se recomienda dimensionar una instalación utilizando únicamente la capacidad máxima o momentánea de la fuente.
Consideraciones de uso
Estas fuentes están diseñadas para alimentar equipos directamente. Los modelos convencionales SEC-1212, SEC-1223 y SEC-1235 no incorporan respaldo automático de batería.
Deben instalarse en un lugar interior, seco y ventilado, dejando espacio suficiente alrededor del gabinete para disipar el calor. No deben cubrirse ni instalarse cerca de fuentes de humedad o temperatura excesiva.
Contenido
- 1 fuente de poder Samlex correspondiente al modelo seleccionado.
- Cable de alimentación, cuando sea suministrado por el fabricante.
- Documentación del producto.
No incluye batería, radio, cables DC para el equipo ni accesorios adicionales de instalación.
