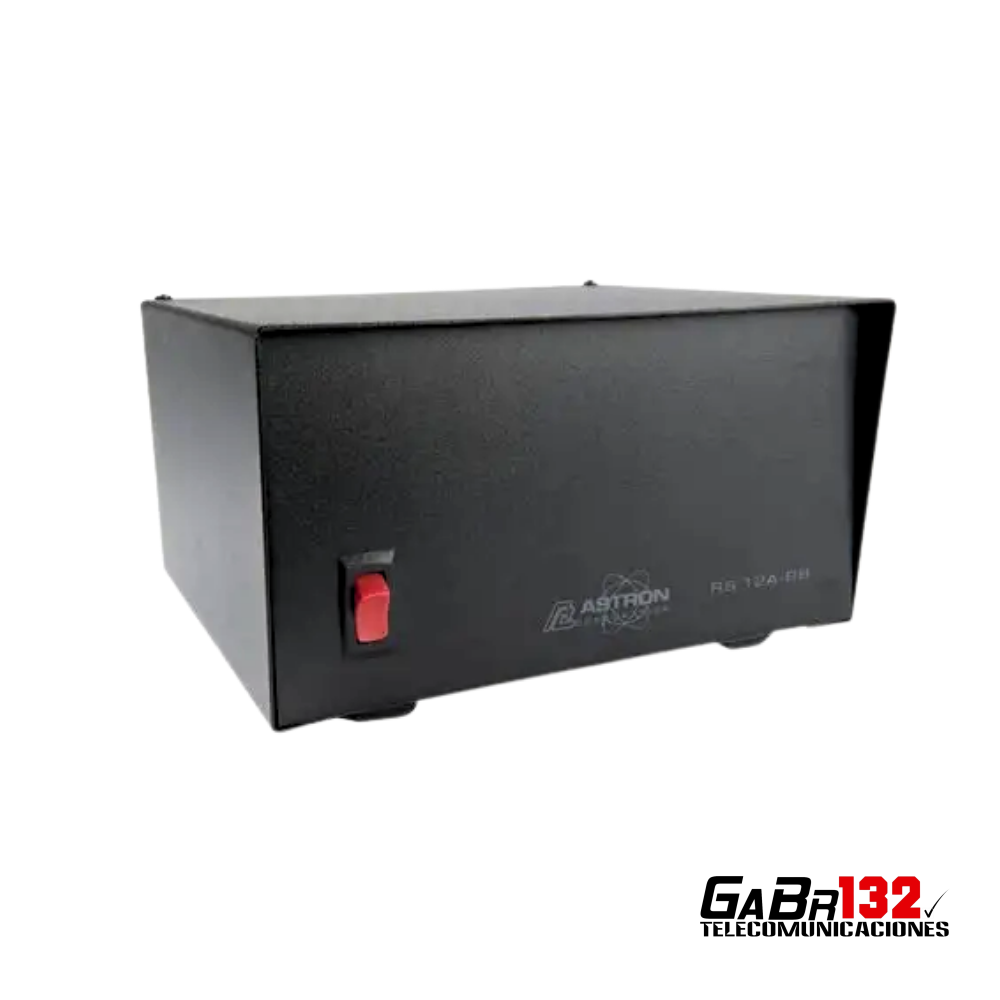

Fuente de Poder Lineal Astron Serie RS-BB
Las fuentes de poder Astron Serie RS-BB están diseñadas para alimentar radios y equipos profesionales de 12 VDC, incorporando un circuito para utilizar una batería externa de respaldo.
Durante el funcionamiento normal, la fuente entrega una salida regulada de 13,8 VDC. La conexión de una batería compatible permite mantener disponible una alimentación de respaldo frente a una interrupción del suministro eléctrico, según la configuración de la instalación.
Esta publicación reúne los modelos RS-12A-BB y RS-20A-BB, diferenciados por su capacidad de corriente continua e intermitente.
Características comunes
- Marca: Astron.
- Serie: RS-BB.
- Tipo: fuente de poder lineal con circuito de respaldo.
- Salida nominal: 13,8 VDC ±0,05 V.
- Ajuste interno de salida: 11–15 VDC.
- Circuito para conexión de batería externa.
- Regulación electrónica de estado sólido.
- Rizado: inferior a 5 mV pico a pico.
- Regulación de carga: 0,08%.
- Eficiencia declarada: 77%.
- Limitación de corriente tipo foldback.
- Protección crowbar contra sobretensión.
- Protección frente a sobrecarga continua y cortocircuito.
- Disipador de calor de alta resistencia.
- Cable de alimentación de tres conductores.
- Refrigeración pasiva, sin ventilador.
- Temperatura de funcionamiento: −10 a 55 °C.
- Batería externa no incluida.
Astron confirma las capacidades eléctricas de los modelos RS-12A y RS-20A y la disponibilidad de sus versiones con circuito de respaldo BB en la ficha oficial de fuentes lineales Astron.
¿Qué significa BB?
La terminación BB —Battery Backup— identifica las versiones preparadas para utilizar una batería externa como respaldo de alimentación.
La fuente no contiene ni incluye una batería interna. Para utilizar esta función se requiere:
- Una batería externa compatible.
- Cableado de calibre adecuado.
- Fusibles y protecciones correspondientes.
- Instalación con polaridad correcta.
- Ubicación ventilada y segura para la batería.
La autonomía final dependerá de la capacidad de la batería, el estado de carga y el consumo del equipo conectado.
Comparación de modelos
| Característica | RS-12A-BB | RS-20A-BB |
|---|---|---|
| Salida nominal | 13,8 VDC | 13,8 VDC |
| Corriente continua | 9 A | 16 A |
| Corriente ICS | 12 A | 20 A |
| Circuito de respaldo | Sí | Sí |
| Batería incluida | No | No |
| Dimensiones | 4½ × 8 × 9″ | 5 × 9 × 10½″ |
| Dimensiones aproximadas | 11,4 × 20,3 × 22,9 cm | 12,7 × 22,9 × 26,7 cm |
| Peso aproximado | 5,9 kg | 8,2 kg |
| Fusible | GMC 3 A | GMC 5 A |
| Terminales principales | Tipo banana | Tornillo ¼″-20 |
| Consumo AC en reposo | 124 mA | 215 mA |
| Consumo AC a plena carga | 2 A | 3,4 A |
| Ventilador | No | No |
¿Qué significa corriente ICS?
La corriente ICS —Intermittent Communication Service— corresponde a la capacidad disponible durante un servicio de comunicación intermitente, como la transmisión ocasional de un radio.
La fuente debe seleccionarse según su capacidad continua:
- RS-12A-BB: hasta 9 A continuos.
- RS-20A-BB: hasta 16 A continuos.
No se recomienda utilizar de forma permanente la fuente al límite de su capacidad ICS.
Aplicaciones recomendadas
- Estaciones base de radiocomunicación.
- Radios móviles utilizados como equipos fijos.
- Sistemas VHF y UHF de 13,8 VDC.
- Centrales de comunicación.
- Instalaciones de seguridad y emergencia.
- Sistemas que requieren respaldo ante cortes eléctricos.
- Equipos electrónicos que necesiten alimentación lineal de bajo ruido.
Selección del modelo
- RS-12A-BB: para equipos que consuman hasta 9 A continuos.
- RS-20A-BB: para equipos que consuman hasta 16 A continuos.
Debe considerarse el consumo máximo durante la transmisión y dejar un margen de capacidad por encima del requerimiento del equipo.
Importante sobre la entrada de corriente alterna
Versiones para 220 VAC.
Instalación del respaldo
La batería debe instalarse respetando las indicaciones técnicas aplicables al sistema. Se recomienda utilizar:
- Fusible próximo al terminal positivo de la batería.
- Cableado dimensionado para la corriente máxima.
- Terminales correctamente aislados.
- Protección contra inversión de polaridad.
- Batería ubicada en un espacio seguro y ventilado.
La instalación debe ser realizada por personal con conocimientos eléctricos. Una conexión incorrecta puede dañar la fuente, la batería o el equipo conectado.
Contenido
- 1 fuente de poder Astron RS-BB correspondiente al modelo seleccionado.
- Cable de alimentación de tres conductores integrado o suministrado con la unidad.
- Circuito y terminales para respaldo de batería.
No incluye batería externa, radio, cables de salida DC, fusibles externos ni accesorios adicionales de instalación.
