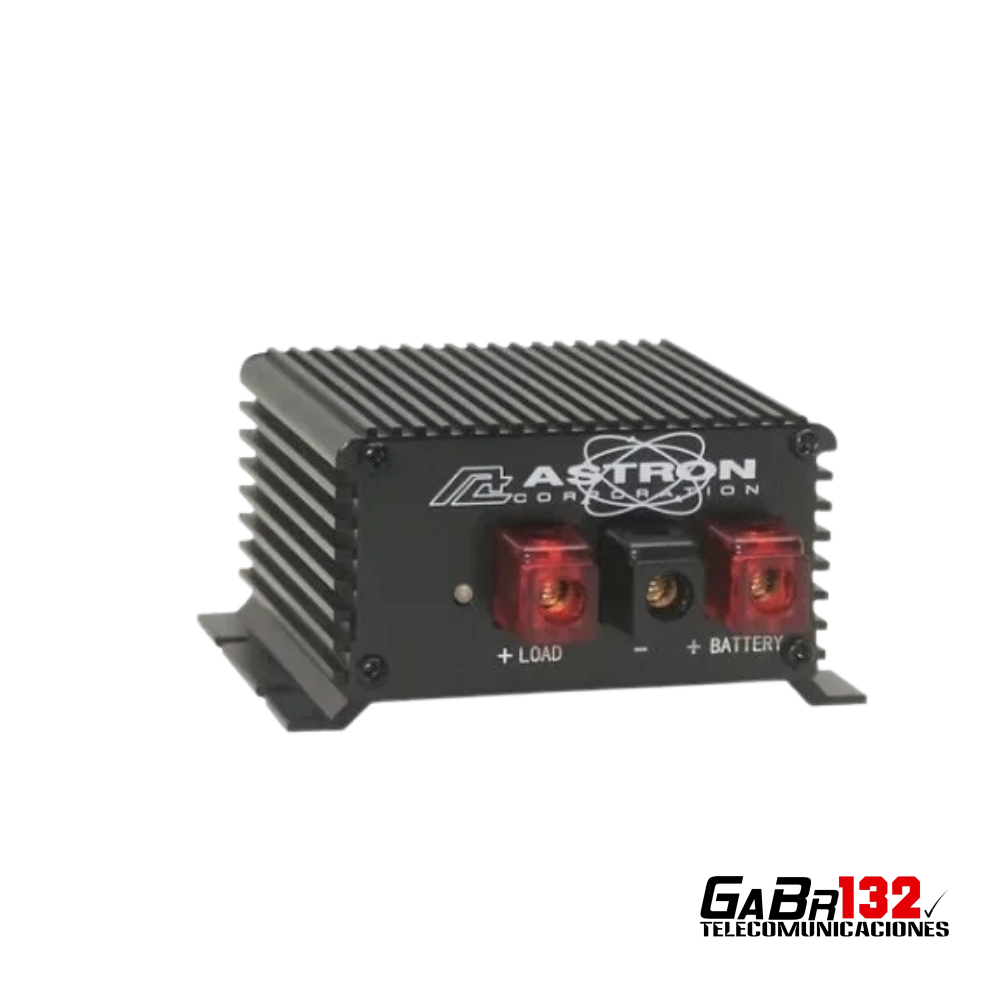

Módulo de Respaldo de Batería Astron BB-30M
El Astron BB-30M es un módulo electrónico diseñado para mantener la alimentación de equipos de corriente continua mediante una fuente de poder y una batería externa de respaldo.
Durante el funcionamiento normal, la fuente conectada alimenta los equipos y permite que el BB-30M mantenga cargada la batería. Si la fuente deja de entregar energía, el módulo cambia automáticamente a la batería, manteniendo operativos los radiotransmisores y demás equipos conectados.
Importante
Este producto no es una fuente de poder ni una UPS completa. Para funcionar requiere una fuente externa de 13,8 o 27,6 VCC y una batería sellada de plomo-ácido compatible de 12 o 24 V.
La fuente, la batería y los cables de instalación no están incluidos.
Funcionamiento del sistema
Operación normal
La fuente externa alimenta los equipos conectados y el módulo mantiene la batería en condiciones de carga.
Corte de energía
El BB-30M cambia automáticamente a la batería de respaldo para mantener la alimentación de los equipos.
Retorno de la energía
Al restablecerse la fuente principal, el sistema vuelve a utilizarla y continúa cargando la batería.
Demanda máxima
La fuente de poder y la batería pueden combinar su capacidad durante eventos puntuales de alta demanda.
Especificaciones principales
13,8 o 27,6 VCC
13,4 o 27,2 VCC
Hasta 30 A continuos
3,6 A
−25 a 50 °C
Desconexión a 60 °C
9,7 × 11,4 × 4,9 cm
Gabinete metálico
Características destacadas
- Transferencia automática hacia la batería ante una falla de la fuente principal.
- Cargador incorporado para baterías selladas de 12 o 24 V.
- Capacidad de hasta 30 A continuos.
- Protección mediante fusibles durante la carga y descarga.
- Indicador LED frontal de tres estados.
- Terminales de tornillo para una conexión firme y segura.
- Construcción metálica para aplicaciones profesionales.
- Cumplimiento RoHS.
Estados del indicador frontal
- Batería cargada.
- Batería en proceso de carga.
- Funcionamiento mediante batería de respaldo.
Aplicaciones recomendadas
- Estaciones base y sistemas de radiocomunicación.
- Repetidores y enlaces de comunicación.
- Centrales de operación y despacho.
- Sistemas de telecomunicaciones de emergencia.
- Equipos de seguridad y monitoreo alimentados en corriente continua.
- Instalaciones que requieren continuidad ante interrupciones eléctricas.
Requisitos de instalación
- Fuente de poder compatible de 13,8 o 27,6 VCC.
- Batería sellada de plomo-ácido de 12 o 24 V.
- La fuente debe soportar la carga máxima de los equipos más los 3,6 A utilizados para cargar la batería.
- Cableado dimensionado según la corriente y distancia de instalación.
- Instalación realizada por personal con conocimientos en sistemas eléctricos de corriente continua.
Contenido
- 1 módulo de respaldo de batería Astron BB-30M.
La fuente de poder, la batería externa y los elementos de instalación se comercializan por separado. Antes de instalar, verifique la compatibilidad eléctrica y el consumo máximo de los equipos conectados.
