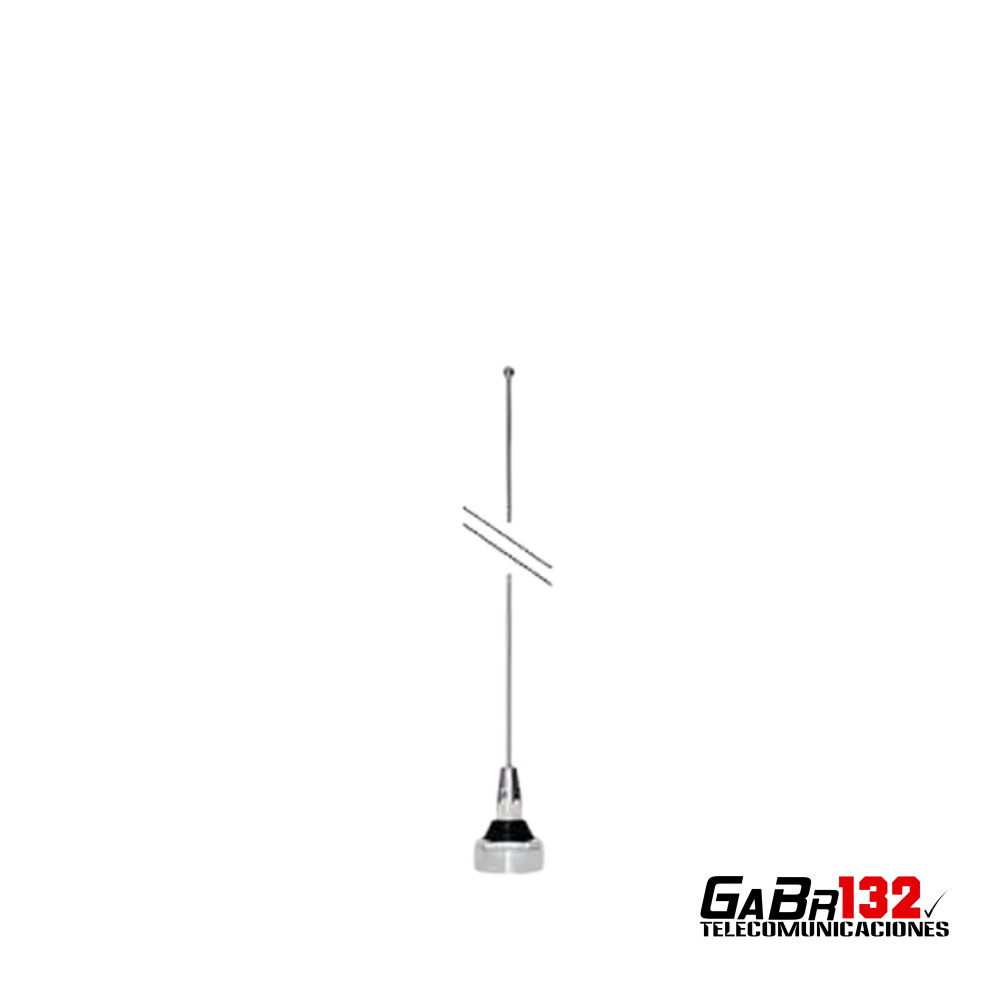

Antena Móvil VHF/UHF TRAM 1115 de 1/4 de Onda
La TRAM 1115 es una antena móvil de 1/4 de onda diseñada para instalaciones vehiculares de radiocomunicación. Su varilla puede cortarse y ajustarse para trabajar en una frecuencia específica dentro del rango declarado de 136 a 940 MHz.
Su diseño de ganancia unitaria proporciona un patrón de radiación omnidireccional y una distribución vertical amplia, apropiada para comunicaciones móviles en terrenos variables y entornos urbanos.
La antena utiliza un sistema de montaje NMO, ampliamente empleado en instalaciones profesionales por su conexión firme y perfil compacto.
Características principales
- Marca: TRAM.
- Modelo: 1115.
- Tipo: antena móvil ajustable.
- Configuración: 1/4 de onda.
- Rango de ajuste declarado: 136–940 MHz.
- Ganancia: unitaria.
- Potencia máxima declarada: 200 W.
- Impedancia nominal: 50 ohms.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Longitud inicial aproximada: 52 cm.
- Varilla cromada.
- Sistema de montaje: NMO.
- Uso móvil vehicular.
Ajuste de frecuencia
La TRAM 1115 se suministra con una varilla de aproximadamente 52 cm que debe cortarse según la frecuencia de operación.
El rango de 136 a 940 MHz representa las frecuencias para las cuales puede dimensionarse la varilla. No significa que una misma longitud proporcione una adaptación adecuada en toda esa banda.
El corte debe realizarse progresivamente utilizando una tabla compatible y comprobando la relación de ondas estacionarias con un instrumento apropiado. Una vez cortada, la varilla no puede recuperar su longitud original.
Instalación
Debe instalarse sobre una base NMO compatible y una superficie metálica que proporcione un plano de tierra adecuado. Para obtener el mejor desempeño, se recomienda ubicarla en una zona alta y despejada del vehículo, preferentemente cerca del centro del techo.
La base, el cable coaxial y el conector del radio deben mantener una impedancia de 50 ohms.
Aplicaciones recomendadas
- Radiotransmisores móviles VHF.
- Radiotransmisores móviles UHF.
- Vehículos de seguridad y operaciones.
- Transporte y logística.
- Servicios técnicos.
- Flotas comerciales.
- Sistemas profesionales de radiocomunicación.
- Instalaciones vehiculares que requieran una antena compacta.
Compatibilidad
Compatible con equipos móviles que operen dentro del margen de ajuste declarado, siempre que la varilla sea cortada para la frecuencia utilizada y la instalación disponga de una base NMO y un plano de tierra adecuados.
Contenido
- 1 antena móvil TRAM 1115.
- Varilla cromada ajustable.
- Conexión para montaje NMO.
No incluye base NMO, cable coaxial, soporte, conector para el radio ni instrumento de medición.
La instalación, el corte y la comprobación deben ser realizados por personal con experiencia en sistemas de radiofrecuencia.
