Montaje Magnético NMO de 3,5″ TRAM
Montaje magnético diseñado para instalar antenas móviles con conexión NMO sobre una superficie metálica del vehículo. Su base de 3,5 pulgadas permite realizar una instalación práctica y desmontable, sin efectuar perforaciones en la carrocería.
El montaje incorpora aproximadamente 17 pies —5 metros— de cable coaxial RG-58 para conducir la señal hasta el equipo de radiocomunicación. Se encuentra disponible con conector UHF macho PL-259 o Mini-UHF macho, según la variación seleccionada.
Este producto corresponde solamente al montaje magnético, cable y conector. La antena debe adquirirse por separado y contar con una base compatible con el estándar NMO.
Modelos disponibles

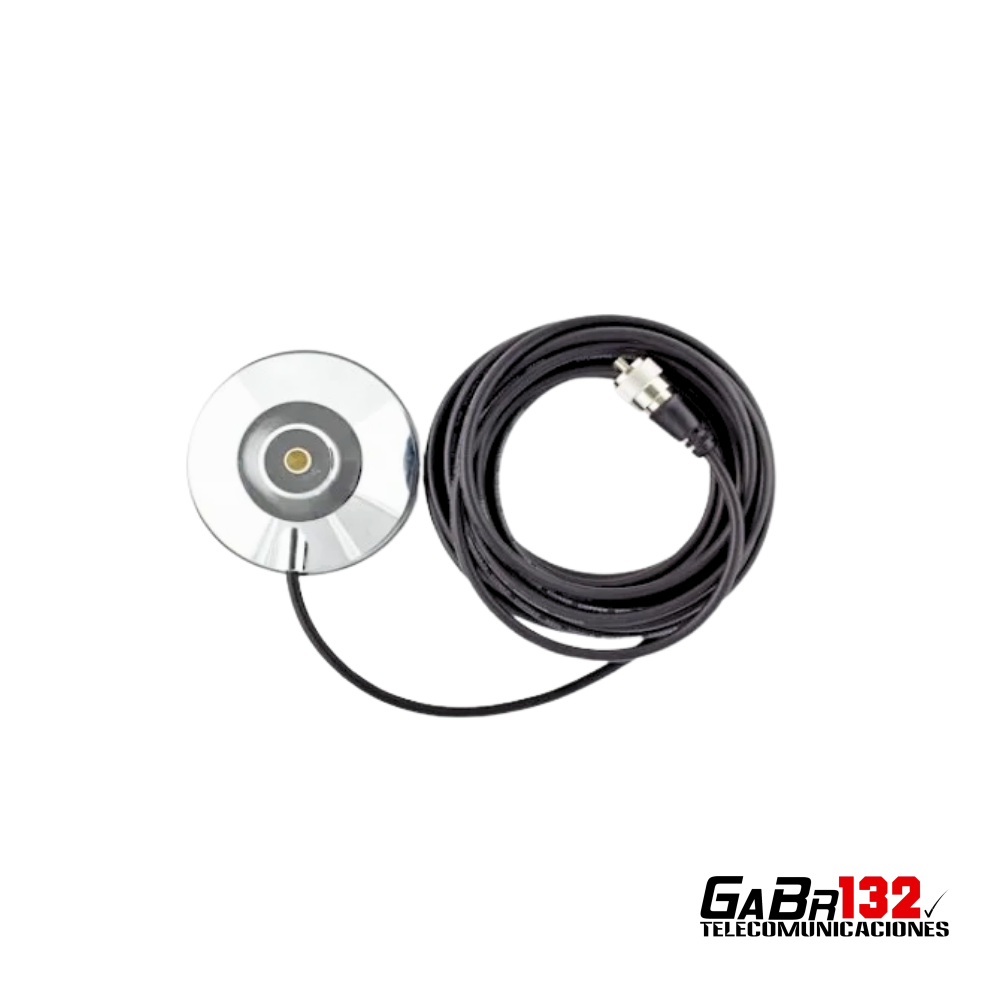

- TRAM 1239: conector UHF macho PL-259.

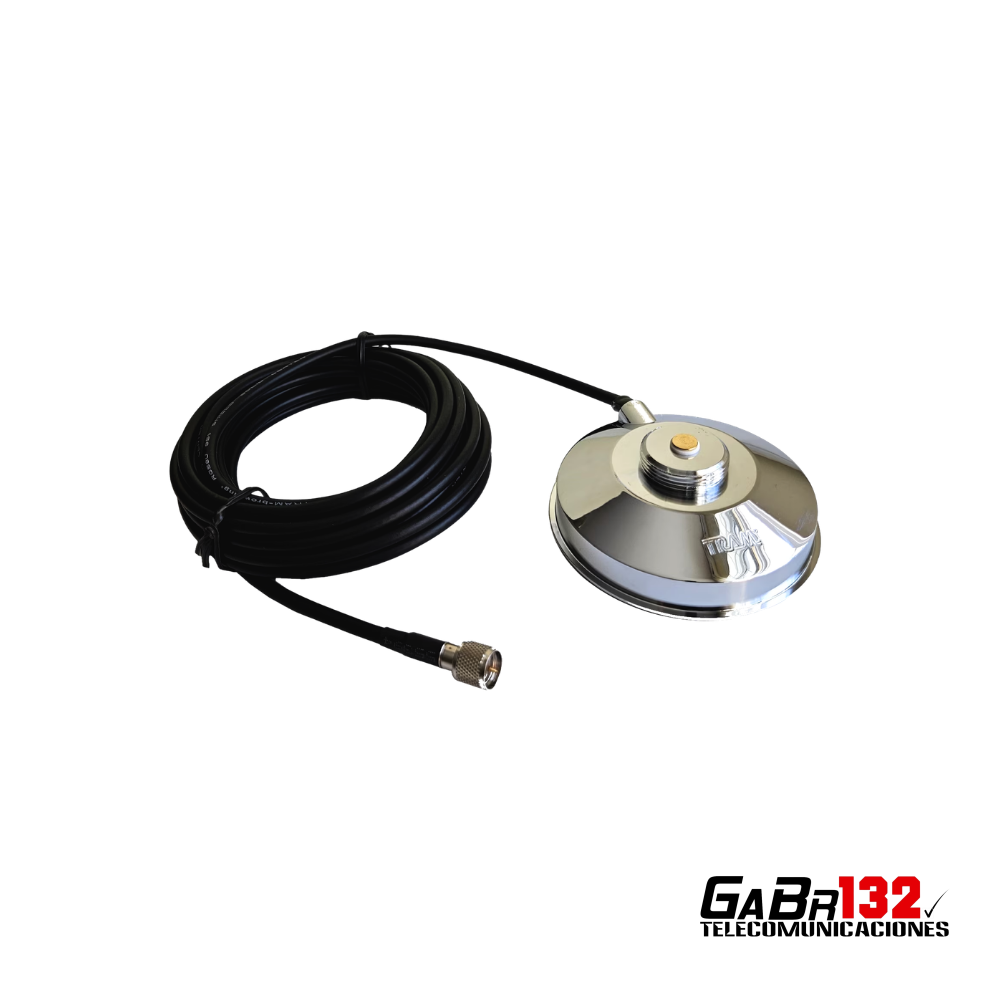

- TRAM 1237-MUHF: conector Mini-UHF macho.
La diferencia entre ambas variaciones corresponde al conector instalado en el extremo del cable que se conecta al radio.
Características
- Tipo de montaje: magnético.
- Diámetro aproximado de la base: 3,5″.
- Conexión para la antena: NMO.
- Cable coaxial: RG-58.
- Longitud aproximada del cable: 17 pies, equivalente a 5 metros.
- Instalación sin perforaciones.
- Montaje desmontable y reutilizable.
- Diseñado para superficies metálicas ferromagnéticas.
- Adecuado para sistemas móviles de radiocomunicación.
- Disponible con conector PL-259 o Mini-UHF macho.
Comparación de alternativas
| Característica | TRAM 1239 | TRAM 1237-MUHF |
|---|---|---|
| Tipo de montaje | Magnético | Magnético |
| Diámetro de la base | 3,5″ | 3,5″ |
| Conexión para antena | NMO | NMO |
| Cable coaxial | RG-58 | RG-58 |
| Longitud aproximada | 5 metros | 5 metros |
| Conector para el radio | UHF macho PL-259 | Mini-UHF macho |
| Entrada correspondiente | SO-239 hembra | Mini-UHF hembra |
Selección del modelo
- Seleccione el TRAM 1239 si el radio posee una entrada SO-239 hembra.
- Seleccione el TRAM 1237-MUHF si el radio posee una entrada Mini-UHF hembra.
El tipo de conector no determina la banda de frecuencia. La compatibilidad con VHF o UHF dependerá principalmente de la antena NMO instalada y de las características del equipo.
Instalación
La base debe instalarse sobre una superficie metálica firme, limpia, seca y relativamente plana. Para mejorar la estabilidad y el funcionamiento de la antena, se recomienda ubicarla sobre el techo o en otra zona despejada del vehículo.
Antes de instalar:
- Limpie la superficie y la parte inferior del montaje.
- Verifique que no existan partículas que puedan rayar la pintura.
- Compruebe que la base quede completamente apoyada.
- Evite instalarla sobre vidrio, plástico, fibra de vidrio o aluminio si el imán no presenta una fijación suficiente.
- Mantenga el cable alejado de bordes cortantes, partes móviles y fuentes de calor.
- No cierre puertas o tapas directamente sobre el cable.
La base de 3,5″ está orientada principalmente a antenas móviles livianas. La estabilidad final dependerá de la longitud y peso de la antena, la velocidad del vehículo, la superficie disponible y las condiciones de instalación.
Antes de transmitir, se recomienda comprobar la relación de ondas estacionarias con un instrumento apropiado. Una ROE elevada puede reducir el rendimiento del sistema y producir potencia reflejada hacia el transmisor.
Contenido
- 1 montaje magnético TRAM de 3,5″.
- Conexión NMO para antena móvil.
- Aproximadamente 5 metros de cable coaxial RG-58.
- Conector instalado según la variación seleccionada.
No incluye antena, radio, adaptadores, medidor de ROE ni herramientas.
Compruebe el tipo de conector del equipo y la compatibilidad NMO de la antena antes de seleccionar la variación. La imagen es referencial y algunos detalles de presentación pueden variar según el modelo.
