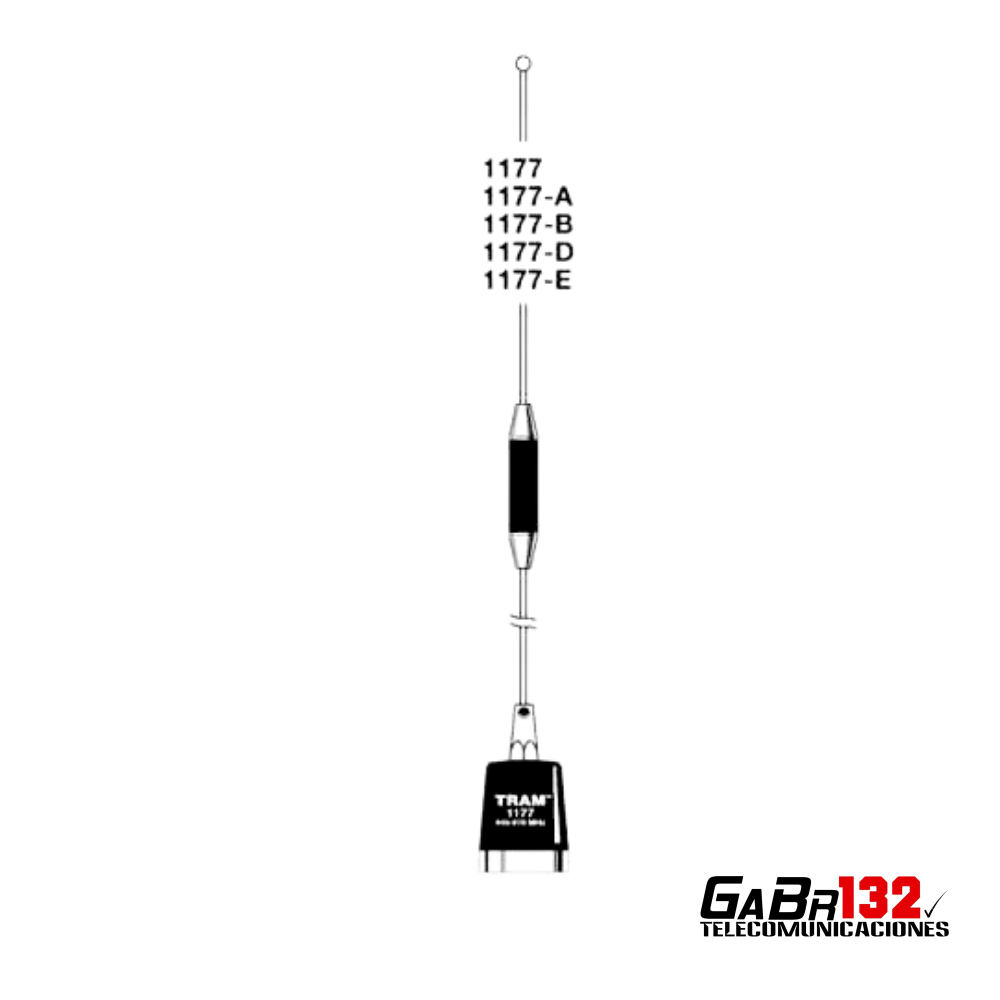

Antena Móvil UHF TRAM Serie 1177
La TRAM serie 1177 es una antena móvil UHF de alta ganancia, diseñada para radiotransmisores instalados en vehículos y sistemas profesionales de radiocomunicación.
Su configuración colineal de 5/8 sobre 1/2 onda proporciona una ganancia declarada de 5 dB y un patrón de radiación omnidireccional orientado a favorecer la cobertura alrededor del vehículo.
La antena incorpora una varilla de acero inoxidable y una bobina premium con componentes metálicos. Utiliza un sistema de montaje NMO, ampliamente empleado en instalaciones móviles profesionales.
Esta publicación reúne tres modelos. Cada uno está fabricado para un rango UHF determinado y debe seleccionarse según la frecuencia programada en el radiotransmisor.
Modelos disponibles
| Característica | TRAM 1177 | TRAM 1177-D | TRAM 1177-E |
|---|---|---|---|
| Banda | UHF | UHF | UHF |
| Frecuencia | 445–470 MHz | 470–490 MHz | 490–512 MHz |
| Ganancia declarada | 5 dB | 5 dB | 5 dB |
| Configuración | 5/8 sobre 1/2 onda | 5/8 sobre 1/2 onda | 5/8 sobre 1/2 onda |
| Potencia máxima | 200 W | 200 W | 200 W |
| Impedancia | 50 ohms | 50 ohms | 50 ohms |
| Montaje | NMO | NMO | NMO |
Características generales
- Antena móvil para UHF.
- Ganancia declarada de 5 dB.
- Configuración colineal de 5/8 sobre 1/2 onda.
- Patrón de radiación omnidireccional.
- Polarización vertical.
- Impedancia nominal de 50 ohms.
- Potencia máxima declarada de 200 W.
- Varilla de acero inoxidable.
- Bobina con componentes metálicos.
- Conexión para base NMO.
- Diseñada para instalaciones vehiculares.
Aplicaciones recomendadas
- Radiotransmisores móviles UHF.
- Vehículos de seguridad y operaciones.
- Transporte y logística.
- Servicios técnicos y mantenimiento.
- Flotas comerciales.
- Vehículos de emergencia.
- Sistemas profesionales de radiocomunicación.
Selección e instalación
Seleccione la variación que contenga las frecuencias de transmisión y recepción programadas en el equipo. Las tres alternativas corresponden a antenas diferentes; no es una sola antena ajustable que cubra continuamente desde 445 hasta 512 MHz.
Debe instalarse sobre una base NMO compatible y una superficie metálica que proporcione un plano de tierra adecuado. Para favorecer un patrón uniforme, se recomienda ubicarla en una zona alta y despejada del vehículo.
Antes de transmitir, debe comprobarse la relación de ondas estacionarias con instrumental apropiado.
Contenido
- 1 antena móvil TRAM serie 1177 correspondiente al modelo seleccionado.
- Varilla de acero inoxidable.
- Bobina con conexión NMO.
No incluye base NMO, cable coaxial, soporte, conector para el radio ni instrumento de medición.
La instalación y comprobación deben ser realizadas por personal con experiencia en sistemas de radiofrecuencia.
