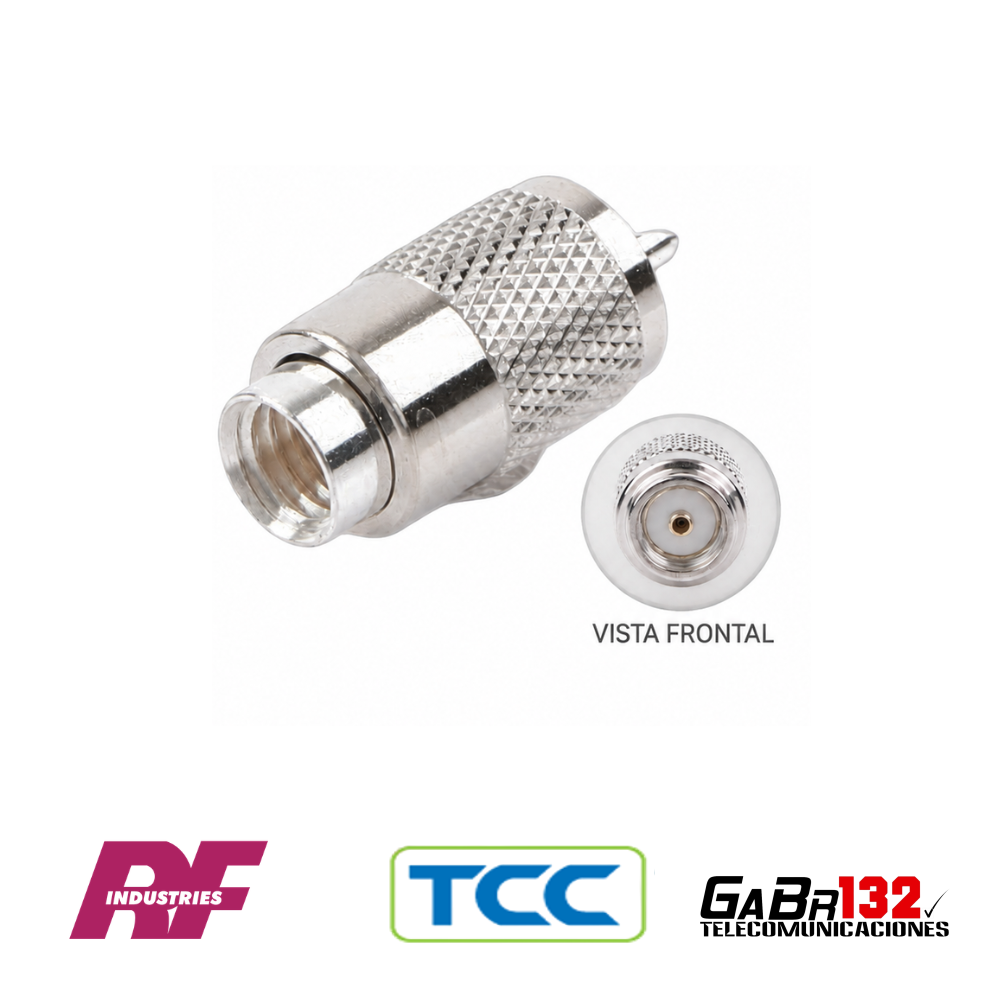

Conector PL-259 UHF Macho soldable
Conector coaxial PL-259, también denominado UHF macho, destinado a instalaciones de radiocomunicación y radiofrecuencia que utilizan cables coaxiales de la familia RG-8.
Su sistema de montaje requiere preparar el cable y soldar correctamente el conductor central y el blindaje. Una instalación adecuada permite obtener una fijación mecánica firme y una conexión eléctrica estable.
Esta publicación reúne dos alternativas comerciales. Cada marca posee materiales y compatibilidades propias, por lo que debe seleccionarse de acuerdo con el cable utilizado.
RF Industries RFU-500
Conector PL-259 UHF macho soldable fabricado por RF Industries.
Características informadas por el fabricante:
- Interfaz PL-259/UHF macho.
- Formato recto.
- Instalación mediante soldadura.
- Cuerpo con recubrimiento de plata.
- Contacto central con recubrimiento de plata.
- Dieléctrico DAP fenólico.
- Frecuencia máxima declarada de 300 MHz.
- Construcción destinada a RG-8/U y grupos de cable compatibles.
Compatibilidad general declarada:
- RG-8/U.
- Grupos de cable C, D, E, F, P y X compatibles.
TCC RFU-500-P-TCC
Conector PL-259 UHF macho soldable TCC, código del fabricante 17-06B-1-1SSS.
Características informadas:
- Interfaz PL-259/UHF macho.
- Formato recto.
- Instalación mediante soldadura.
- Cuerpo con recubrimiento de plata.
- Contacto central con recubrimiento de plata.
- Aislante de PTFE.
- Terminación exterior moleteada.
Compatibilidad declarada:
- LMR-400.
- RG-213/U.
- RG-8A/U.
Comparación de alternativas
| Característica | RF Industries RFU-500 | TCC RFU-500-P-TCC |
|---|---|---|
| Interfaz | PL-259/UHF macho | PL-259/UHF macho |
| Formato | Recto | Recto |
| Instalación | Soldadura | Soldadura |
| Cables principales | RG-8/U y grupos compatibles | LMR-400, RG-213/U y RG-8A/U |
| Cuerpo | Recubrimiento de plata | Recubrimiento de plata |
| Contacto central | Plateado | Plateado |
| Dieléctrico | DAP fenólico | PTFE |
Aplicaciones recomendadas
- Radios móviles y bases.
- Alimentadores de antenas.
- Estaciones VHF y UHF.
- Equipos de radiocomunicación.
- Sistemas de radioaficionados.
- Instalaciones de radiofrecuencia.
- Conexiones con bases UHF hembra.
- Cables de alimentación y tramos coaxiales.
Compatibilidad con el cable
Antes de comprar, compruebe:
- Modelo exacto del cable.
- Diámetro exterior.
- Diámetrometro del dieléctrico.
- Construcción del conductor central.
- Tipo y espesor del blindaje.
- Procedimiento de preparación y soldadura.
La denominación RG-8 por sí sola no garantiza la compatibilidad, porque existen cables de esta familia con dimensiones y construcciones diferentes.
Instalación
La instalación requiere herramientas de preparación, cautín y soldadura apropiados. Una aplicación excesiva de calor puede dañar el dieléctrico o deformar los componentes internos.
Se recomienda que el montaje sea realizado por personal con experiencia en conectores coaxiales.
Contenido
- 1 conector PL-259 UHF macho correspondiente a la marca seleccionada.
- Componentes de montaje suministrados con el modelo.
No incluye cable coaxial, cautín, soldadura ni herramientas de instalación.
La imagen es referencial. La terminación y presentación pueden variar ligeramente según la marca seleccionada
