Herramienta Crimpadora TCC para conectores coaxiales

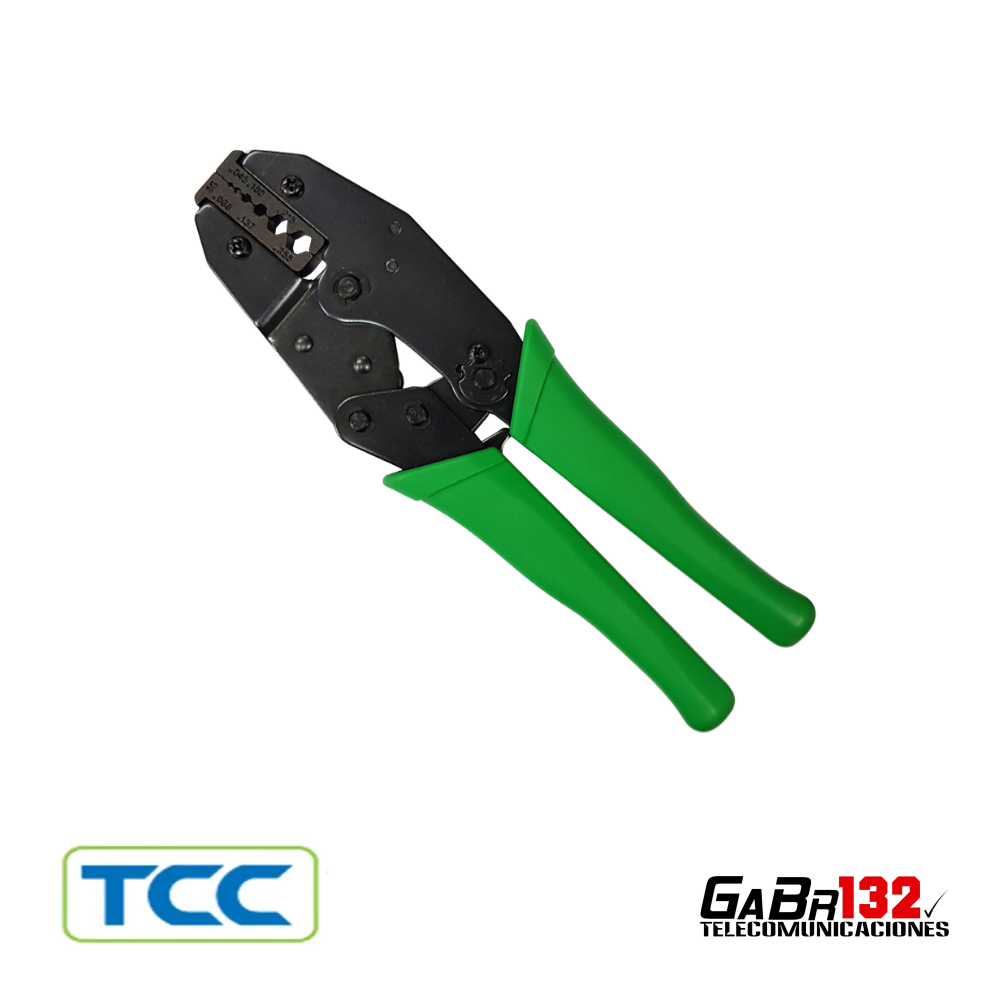

La TCC 31-HT-515-336A4-DIE es una herramienta manual destinada a la instalación de conectores coaxiales mediante crimpado o compresión hexagonal.
El conjunto incluye la herramienta crimpadora 31-HT-515, que permite el intercambio rápido de matrices, y la matriz 31-HT-336A4-DIE, indicada por el proveedor para diferentes cables coaxiales de pequeño diámetro.
Características principales
- Marca: TCC.
- Modelo del conjunto: 31-HT-515-336A4-DIE.
- Herramienta base: 31-HT-515.
- Matriz incluida: 31-HT-336A4-DIE.
- Accionamiento manual.
- Crimpado mediante cavidades hexagonales.
- Sistema de intercambio rápido de matrices.
- Diseñada para la instalación de conectores coaxiales crimp compatibles.
Compatibilidad declarada
La matriz incluida está indicada por el proveedor para conectores correspondientes a los siguientes grupos de cable:
- RG-58.
- RG-59.
- RG-62.
- RG-174.
- Grupo 195, incluyendo construcciones compatibles con LMR-195.
La denominación del cable por sí sola no garantiza que todos los conectores utilicen la misma medida de crimpado. Antes de realizar la instalación deben comprobarse las dimensiones de la férula, el contacto central y las cavidades de la matriz.
Aplicaciones recomendadas
- Instalación de conectores N crimp compatibles.
- Instalación de conectores Mini-UHF crimp compatibles.
- Instalación de conectores PL-259 crimp compatibles.
- Instalación de conectores BNC y TNC compatibles.
- Preparación de cables para radios móviles y estaciones base.
- Fabricación y reparación de líneas coaxiales.
- Trabajos técnicos de radiocomunicación y radiofrecuencia.
Uso de la herramienta
- Prepare el cable respetando las dimensiones indicadas por el fabricante del conector.
- Instale el contacto central y los componentes del conector.
- Seleccione la cavidad de la matriz correspondiente a la férula o contacto que se comprimirá.
- Coloque el componente centrado dentro de la cavidad.
- Accione la herramienta hasta completar el ciclo de compresión.
- Compruebe que la fijación sea uniforme y que el conector no presente movimiento.
Una matriz incorrecta puede deformar la férula, dañar el cable o producir una terminación mecánica y eléctricamente deficiente.
Contenido
- 1 herramienta crimpadora TCC 31-HT-515.
- 1 matriz intercambiable TCC 31-HT-336A4-DIE.
No incluye conectores, cable coaxial, herramienta pelacables, cortador ni instrumentos de medición.
No es una herramienta para conectores LMR-400, RG-213 o LMR-600, salvo que se instale una matriz compatible adquirida por separado y autorizada para la herramienta.
Se recomienda que el crimpado sea efectuado por personal con experiencia en terminaciones coaxiales.
