Duplexor Green Century DPHRD-450-1G UHF
El Green Century DPHRD-450-1G es un duplexor compacto de seis cavidades diseñado para estaciones repetidoras que operan en la banda UHF. Permite conectar el transmisor y el receptor a una misma antena, proporcionando el filtrado necesario para reducir la interferencia entre las frecuencias TX y RX.
Esta versión trabaja entre 450 y 512 MHz, admite una potencia máxima de entrada de 50 W y presenta una impedancia nominal de 50 ohmios.
Sistema compacto de seis cavidades
El duplexor incorpora seis cavidades resonantes dentro de una estructura compacta. Esta configuración permite separar las rutas de transmisión y recepción y utilizar una sola antena para ambas funciones.
Su sistema de filtrado ayuda a:
- Compartir una antena entre el transmisor y el receptor.
- Reducir la interferencia entre las frecuencias TX y RX.
- Proteger el receptor frente a la señal del transmisor.
- Disminuir el riesgo de desensibilización del receptor.
- Mantener el funcionamiento simultáneo de la estación repetidora.
- Facilitar la instalación en gabinetes o espacios reducidos.
Rango de operación UHF
El DPHRD-450-1G se encuentra especificado para frecuencias comprendidas entre 450 y 512 MHz.
Tanto la frecuencia de transmisión como la frecuencia de recepción deben encontrarse dentro de este rango. La ficha técnica indica una separación nominal de 10 MHz y un ancho de banda de ±500 kHz.
Antes de comprar, se deben informar las frecuencias exactas TX y RX para verificar que la configuración del sistema sea compatible con el duplexor.
Aislamiento y pérdida de inserción
De acuerdo con la ficha técnica, el DPHRD-450-1G proporciona:
- Aislamiento superior a 80 dB.
- Supresión superior a 80 dB.
- Pérdida de inserción inferior a 1,0 dB.
- ROE o VSWR inferior a 1,5:1.
Estas prestaciones ayudan a disminuir las señales no deseadas y a mantener una separación adecuada entre las secciones de transmisión y recepción.
Los valores indicados dependen de que el duplexor se encuentre correctamente calibrado para las frecuencias del repetidor.
Impedancia y conectores
El equipo presenta una impedancia nominal de 50 ohmios y utiliza conectores estándar tipo N.
Antes de realizar la instalación, se recomienda comprobar que los cables coaxiales, conectores, repetidor y sistema de antena sean compatibles con estas características.
Diseño compacto
La versión de 50 W presenta las siguientes características físicas:
- Dimensiones: 223 × 191 × 39 mm.
- Peso aproximado: 2 kg.
- Construcción compacta.

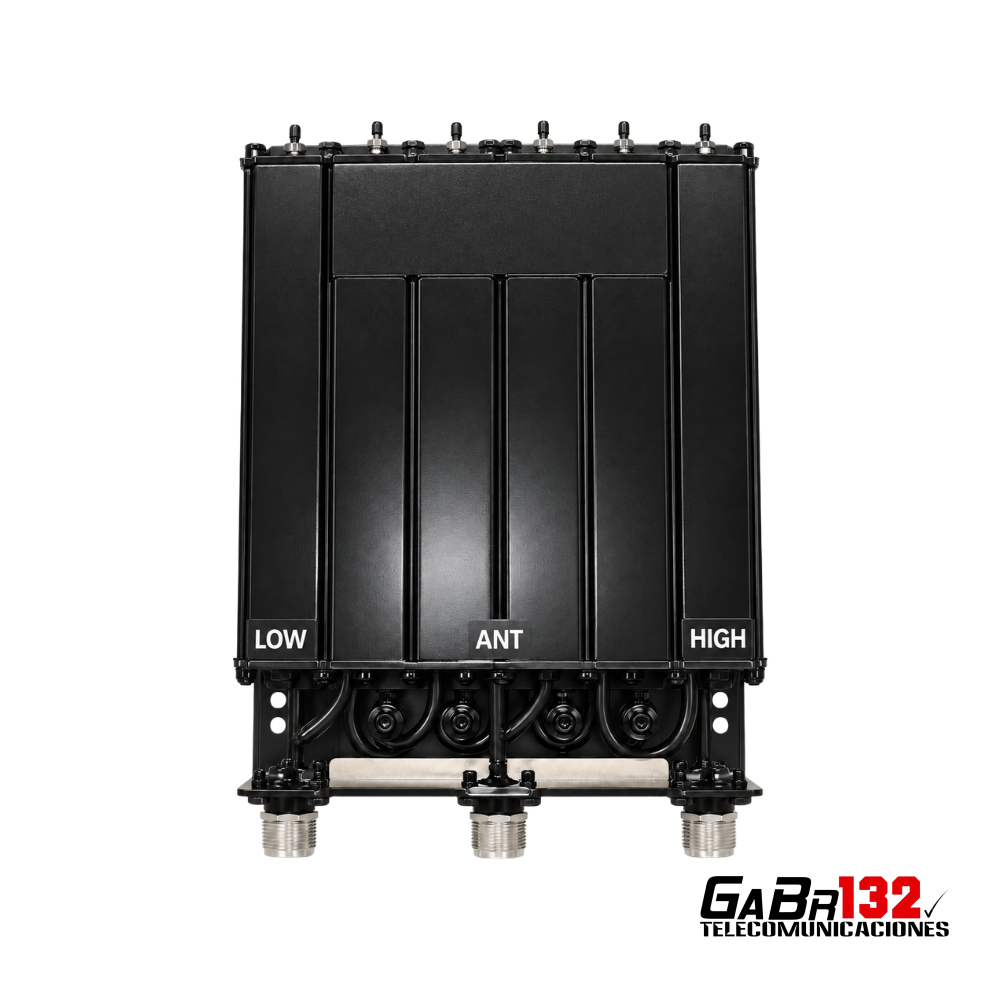

- Tres conexiones identificadas para las rutas LOW, ANT y HIGH.
Su tamaño facilita la instalación en sistemas donde el espacio disponible es limitado.
Ajuste de frecuencias no incluido
El duplexor debe calibrarse específicamente para las frecuencias de transmisión y recepción donde será instalado.
Importante: el valor publicado no incluye el ajuste de frecuencias.
El precio corresponde únicamente al duplexor. La calibración debe solicitarse y cotizarse por separado o ser realizada por personal técnico con experiencia e instrumental especializado para sistemas de radiofrecuencia.
Utilizar el equipo sin el ajuste correspondiente puede afectar su aislamiento, pérdida de inserción, ROE y rendimiento general.
Información necesaria para solicitar el ajuste
Para comprobar la compatibilidad y realizar una calibración adecuada, se deben proporcionar:
- Frecuencia exacta de transmisión TX.
- Frecuencia exacta de recepción RX.
- Separación entre ambas frecuencias.
- Potencia de salida del transmisor.
- Marca y modelo del repetidor.
- Tipo de conectores utilizados.
- Identificación del sistema o proyecto, cuando corresponda.
Las frecuencias TX y RX deben encontrarse dentro del rango de 450 a 512 MHz.
Aplicaciones recomendadas
- Estaciones repetidoras UHF.
- Sistemas privados de radiocomunicación.
- Redes institucionales y operativas.
- Seguridad y atención de emergencias.
- Transporte y logística.
- Minería y operaciones en terreno.
- Instalaciones industriales.
- Infraestructura crítica.
- Sistemas que utilizan una antena compartida.
Características principales
- Marca Green Century.
- Modelo DPHRD-450-1G.
- Duplexor compacto para banda UHF.
- Rango de frecuencia de 450 a 512 MHz.
- Configuración de seis cavidades.
- Potencia máxima de entrada de 50 W.
- Separación nominal TX/RX de 10 MHz.
- Ancho de banda de ±500 kHz.
- Pérdida de inserción inferior a 1,0 dB.
- Aislamiento superior a 80 dB.
- Supresión superior a 80 dB.
- ROE o VSWR inferior a 1,5:1.
- Impedancia nominal de 50 ohmios.
- Conectores tipo N.
- Dimensiones de 223 × 191 × 39 mm.
- Peso aproximado de 2 kg.
- Ajuste de frecuencias no incluido.
Contenido
- 1 duplexor Green Century DPHRD-450-1G UHF.
No incluye ajuste de frecuencias, instalación, cables coaxiales externos, adaptadores ni otros elementos que no estén expresamente señalados.
Importante
Antes de confirmar la compra, se debe comprobar que las frecuencias de transmisión y recepción estén comprendidas entre 450 y 512 MHz y que la separación entre ellas sea compatible con el equipo.
La separación indicada en la ficha técnica es de 10 MHz. El valor publicado no incluye el ajuste del duplexor.
La calibración, instalación y cualquier reajuste posterior deben ser realizados por personal técnico con instrumental adecuado para sistemas de radiofrecuencia.
