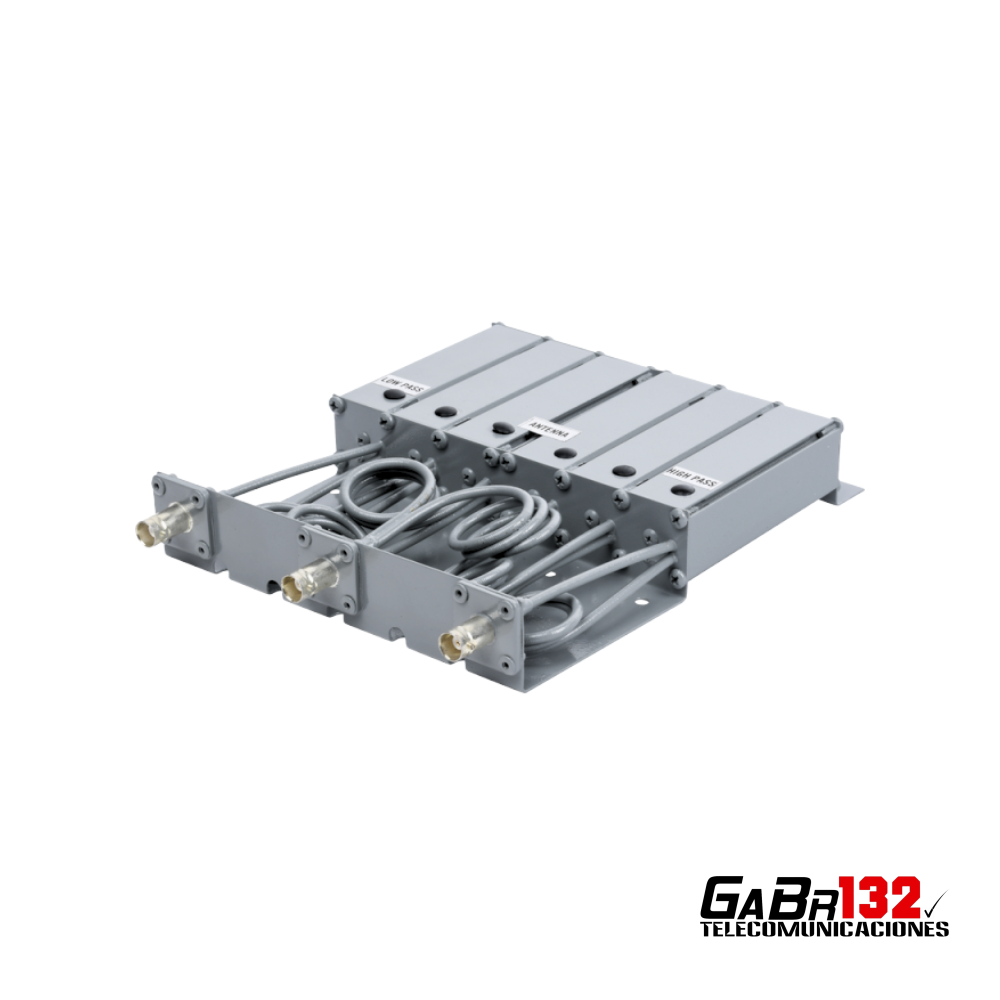

Duplexor compacto SYSCOM SYS-4533 UHF
El SYSCOM SYS-4533 es un duplexor compacto UHF de seis cavidades tipo rechazo de banda, diseñado para conectar el transmisor y el receptor de un sistema repetidor a una sola antena.
Su construcción compacta permite utilizarlo con repetidores y radios móviles de hasta 50 W en instalaciones donde se necesita ahorrar espacio. El equipo requiere una separación entre las frecuencias de transmisión y recepción de 5 MHz como mínimo y 8 MHz como máximo.
Está disponible en dos versiones:
- SYS-4533-3P: ajustable entre 470 y 490 MHz.
- SYS-4533-4P: ajustable entre 490 y 520 MHz.
Funcionamiento con una sola antena
El duplexor separa las rutas de transmisión y recepción, permitiendo que ambas funcionen simultáneamente mediante una única antena y reduciendo la interferencia entre ellas.
Para su ajuste se deben identificar la frecuencia más baja y la frecuencia más alta del sistema. No es determinante cuál corresponde a transmisión o recepción; ambas deben estar dentro del rango de la versión seleccionada y mantener una separación de 5 a 8 MHz.
Construcción compacta
La serie utiliza seis cavidades fabricadas en aluminio extruido 6063-T5, resonadores de cobre plateado para UHF, aislamiento interno de teflón y cables conformables de interconexión que ayudan a reducir la pérdida por inserción.
Su estructura proporciona una pérdida máxima de inserción de 1,2 dB y un aislamiento entre transmisión y recepción de 80 dB.
Versiones disponibles
SYS-4533-3P — 470 a 490 MHz
Versión ajustable para sistemas UHF cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 470 a 490 MHz.
SYS-4533-4P — 490 a 520 MHz
Versión ajustable para sistemas UHF cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 490 a 520 MHz.
Características principales
- Duplexor compacto UHF.
- Seis cavidades.
- Filtrado tipo rechazo de banda.
- Potencia máxima continua de 50 W.
- Separación TX/RX de 5 a 8 MHz.
- Pérdida máxima de inserción de 1,2 dB.
- Aislamiento TX/RX de 80 dB.
- VSWR máximo de 1,5:1.
- Impedancia de 50 ohmios.
- Conectores BNC hembra.
- Conectores N disponibles solamente en versiones específicas.
- Resonadores de cobre plateado.
- Aislamiento interno de teflón.
- Cavidades de aluminio extruido 6063-T5.
- Dimensiones: 159 × 31,8 × 216 mm.
- Peso aproximado: 1,01 kg.
- Requiere ajuste a las frecuencias de operación.
Estas características y dimensiones están publicadas por SYSCOM para ambos rangos de la familia.
Aplicaciones recomendadas
- Repetidores UHF de baja potencia.
- Sistemas de comunicación full dúplex.
- Instalaciones móviles o transportables.
- Sistemas que necesitan transmitir y recibir con una sola antena.
- Proyectos con espacio reducido para filtrado de RF.
- Sistemas con separación TX/RX entre 5 y 8 MHz.
Contenido
- 1 duplexor compacto correspondiente al rango seleccionado.
- Cables internos de interconexión.
- No incluye antena.
- No incluye repetidor.
- No incluye jumpers o cables coaxiales externos, salvo que se indique expresamente.
Importante
El duplexor debe ajustarse específicamente a las frecuencias de transmisión y recepción antes de instalarlo. No basta con seleccionar el rango general.
Las dos frecuencias deben encontrarse dentro de la subbanda elegida y tener una separación comprendida entre 5 y 8 MHz.
Este duplexor tipo rechazo de banda no está diseñado para solucionar por sí solo problemas de sensibilidad o desensibilización en lugares con altos niveles de radiofrecuencia.
La instalación y el ajuste deben ser realizados por personal técnico especializado, utilizando instrumental apropiado.
