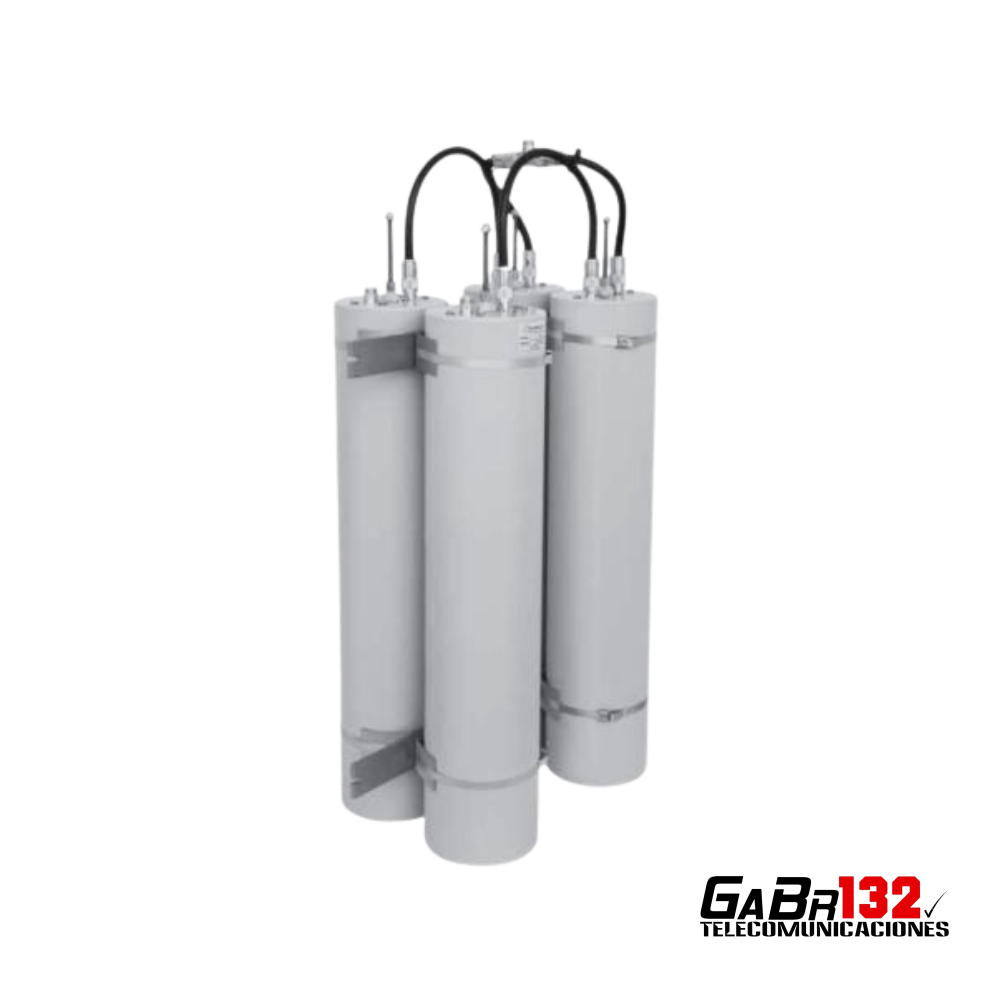

Duplexor TELEWAVE TPCD-4554 UHF
El TELEWAVE TPCD-4554 es un duplexor profesional UHF de cuatro cavidades tipo paso de banda, diseñado para permitir el funcionamiento simultáneo de un transmisor y un receptor mediante una sola antena.
Su rango de ajuste abarca desde 400 hasta 512 MHz, con una separación mínima de 5 MHz entre las frecuencias de transmisión y recepción. Admite una potencia máxima de entrada de 350 W, por lo que resulta apropiado para repetidores y estaciones base de alta potencia.
Filtrado de paso de banda
A diferencia de los duplexores compactos tipo rechazo de banda, el TPCD-4554 utiliza cavidades de paso de banda. Esta configuración proporciona protección frente a transmisores cercanos, ruido fuera de banda y emisiones espurias.
TELEWAVE lo recomienda especialmente para sitios con alta congestión de radiofrecuencia donde se necesita proteger el receptor y mejorar el filtrado lateral del transmisor.
Cuatro cavidades de 5 pulgadas
El TPCD-4554 incorpora dos cavidades de paso de banda en la sección del transmisor y dos en la sección del receptor, completando cuatro cavidades de 5 pulgadas.
Su construcción incluye placas superiores de aluminio soldadas, sintonizadores plateados, contactos de cobre berilio y varillas roscadas de Invar. Estos componentes proporcionan estabilidad térmica, alto factor de calidad y funcionamiento confiable a largo plazo.
Ajuste a las frecuencias de operación
Cada duplexor debe ajustarse y comprobarse específicamente para las frecuencias de transmisión y recepción del sistema.
El fabricante solicita informar ambas frecuencias al realizar el pedido y señala que los equipos se entregan ajustados y probados conforme a las frecuencias indicadas. Si posteriormente se requiere cambiar la frecuencia, el mecanismo de bloqueo permite realizar un nuevo ajuste técnico en terreno.
Aplicaciones recomendadas
- Repetidores UHF profesionales.
- Estaciones base de alta potencia.
- Sitios con elevada congestión de radiofrecuencia.
- Sistemas que requieren una sola antena para transmisión y recepción.
- Instalaciones donde se necesita protección frente a transmisores cercanos.
- Sistemas comerciales, industriales, institucionales y de seguridad.
- Montaje en rack de telecomunicaciones de 19 pulgadas.
Características principales
- Duplexor original TELEWAVE.
- Modelo TPCD-4554.
- Banda UHF.
- Rango de ajuste de 400 a 512 MHz.
- Configuración de paso de banda.
- Cuatro cavidades de 5 pulgadas.
- Dos cavidades para transmisión y dos para recepción.
- Separación mínima TX/RX de 5 MHz.
- Potencia máxima de entrada de 350 W.
- Pérdida de inserción de 1,0 dB.
- Aislamiento del receptor en la frecuencia TX de 50 dB a 5 MHz.
- Supresión del ruido TX en la frecuencia RX de 52 dB a 5 MHz.
- VSWR máximo de 1,5:1.
- Temperatura de operación de −30 a 70 °C.
- Conectores N hembra o UHF hembra, según configuración.
- Montaje mediante rieles de 19 pulgadas.
- Terminación en esmalte acrílico gris.
- Fabricado en Estados Unidos.
Las especificaciones eléctricas están documentadas directamente en la ficha oficial TELEWAVE TWDS-6019.
Dimensiones y peso
- Alto aproximado: 71 cm.
- Ancho aproximado: 48 cm.
- Profundidad aproximada: 28 cm.
- Peso neto aproximado: 8,6 kg.
- Cavidades: cuatro unidades de 5 pulgadas.
- Montaje: rack de 19 pulgadas o pared.
Contenido
- 1 duplexor TELEWAVE TPCD-4554.
- Cables internos de interconexión.
- Rieles o estructura de montaje.
- No incluye antena.
- No incluye repetidor.
- No incluye cables coaxiales externos hacia el repetidor o la antena, salvo indicación expresa.
Importante
El TELEWAVE TPCD-4554 debe ajustarse a las frecuencias exactas de transmisión y recepción antes de instalarlo.
Las frecuencias deben estar comprendidas entre 400 y 512 MHz y mantener una separación mínima de 5 MHz.
Al realizar el pedido se deben informar:
- Frecuencia de transmisión TX.
- Frecuencia de recepción RX.
- Tipo de conector requerido: N hembra o UHF hembra.
La instalación, el reajuste y la comprobación deben ser realizados por personal técnico especializado utilizando instrumental apropiado.
Recuadro de información
Información necesaria para el ajuste
Este duplexor se ajusta específicamente para cada sistema. Antes de comprar, informe:
- Frecuencia de transmisión TX.
- Frecuencia de recepción RX.
- Separación mínima requerida: 5 MHz.
- Conector solicitado: N hembra o UHF hembra.
Ambas frecuencias deben encontrarse dentro del rango de 400 a 512 MHz.
