Reductor para Conector PL-259 y cable coaxial RG-58
Reductor metálico diseñado para permitir la instalación de un conector coaxial PL-259, también denominado UHF macho, en cables de menor diámetro pertenecientes a la familia RG-58.
El accesorio se instala en la entrada posterior del conector y adapta su diámetro al del cable coaxial, facilitando una sujeción mecánica adecuada y la correcta preparación del blindaje.
Esta publicación reúne dos alternativas comerciales. Aunque ambas cumplen la misma función general, cada reductor debe utilizarse con un conector y un cable cuyas dimensiones sean compatibles.
RF Industries RFU-530
Reductor RF Industries con designación equivalente UG-175/U, desarrollado para utilizarse con el conector PL-259 modelo RFU-500.
Características informadas:
- Marca: RF Industries.
- Modelo: RFU-530.
- Designación: UG-175/U.
- Aplicación: reducción para conector PL-259.
- Conector principal compatible: RFU-500.
- Cable principal: RG-58/U.
- Cuerpo metálico.
- Terminación niquelada.
- Instalación asociada mediante preparación y soldadura.
Compatibilidad declarada por el fabricante:
- RG-58.
- RG-58A.
- RG-58C.
- RG-141.
- RG-141A.
- Belden 8240.
- Belden 8259.
- Belden 8262.
- Belden 9201.
- Belden 9203.
TCC RFU-530-ST-TCC
Reductor metálico TCC diseñado para instalar un conector PL-259/UHF macho compatible en cable coaxial RG-58.
Características informadas:
- Marca: TCC.
- Modelo comercial: RFU-530-ST-TCC.
- Tipo: reductor para conector coaxial.
- Aplicación: reducción para conector PL-259.
- Cable principal: RG-58.
- Construcción metálica.
- Instalación asociada mediante preparación y soldadura.
La alternativa TCC ofrece una solución de menor costo para instalaciones compatibles con las dimensiones del cable y del conector seleccionado.
Comparación de alternativas
| Característica | RF Industries RFU-530 | TCC RFU-530-ST-TCC |
|---|---|---|
| Tipo | Reductor para PL-259 | Reductor para PL-259 |
| Cable principal | RG-58/U | RG-58 |
| Formato | UG-175/U | Tipo UG-175/U |
| Construcción | Metálica | Metálica |
| Terminación | Niquelada | Según presentación TCC |
| Conector relacionado | RFU-500 | PL-259 compatible |
| Marca | RF Industries | TCC |
Aplicaciones recomendadas
- Radios móviles.
- Estaciones base.
- Sistemas de radiocomunicación.
- Alimentadores de antenas.
- Tramos coaxiales fabricados con RG-58.
- Reparación y confección de cables.
- Instalaciones que requieran terminación PL-259.
Compatibilidad
Antes de comprar, compruebe:
- Modelo del conector PL-259.
- Modelo exacto del cable.
- Diámetro exterior del cable.
- Diámetro del dieléctrico.
- Construcción del conductor central.
- Tipo y espesor del blindaje.
- Procedimiento de montaje requerido.
La denominación RG-58 por sí sola no garantiza la compatibilidad, debido a que existen cables de esta familia con construcciones y dimensiones diferentes.
Instalación
La instalación requiere preparar el cable e introducir el reductor antes de montar y soldar el conector PL-259.
Una preparación o soldadura incorrecta puede ocasionar:
- Fijación mecánica deficiente.
- Pérdidas de señal.
- Cortocircuitos entre conductor y blindaje.
- Variaciones de impedancia.
- Desprendimiento del cable.
Se recomienda que el montaje sea realizado por personal con experiencia en conectores coaxiales.
Contenido
- 1 reductor para PL-259 correspondiente a la marca seleccionada.
No incluye conector PL-259, cable coaxial, cautín, soldadura ni herramientas de instalación.

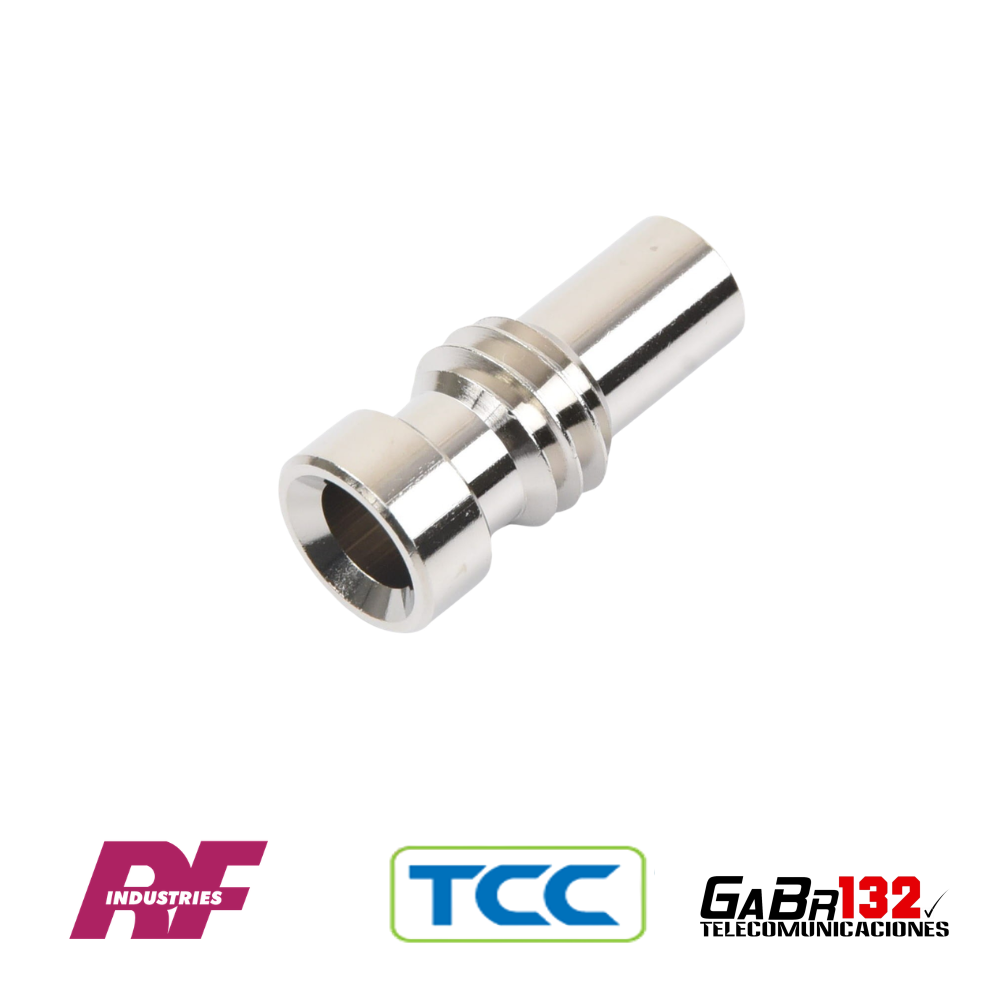

La imagen es referencial. La terminación y presentación pueden variar ligeramente según la marca seleccionada.
