Antena Base VHF de Fibra de Vidrio TRAM
Antena base omnidireccional TRAM destinada a estaciones fijas, repetidores y sistemas profesionales de radiocomunicación que operan en la banda VHF.
Esta publicación reúne tres modelos fabricados en fibra de vidrio. Cada alternativa posee diferentes características de ganancia, altura y rango de ajuste, por lo que debe seleccionarse de acuerdo con la frecuencia de operación y las condiciones de instalación.
Las alternativas no corresponden a una sola antena multiganancia. Cada opción representa un modelo físicamente diferente.

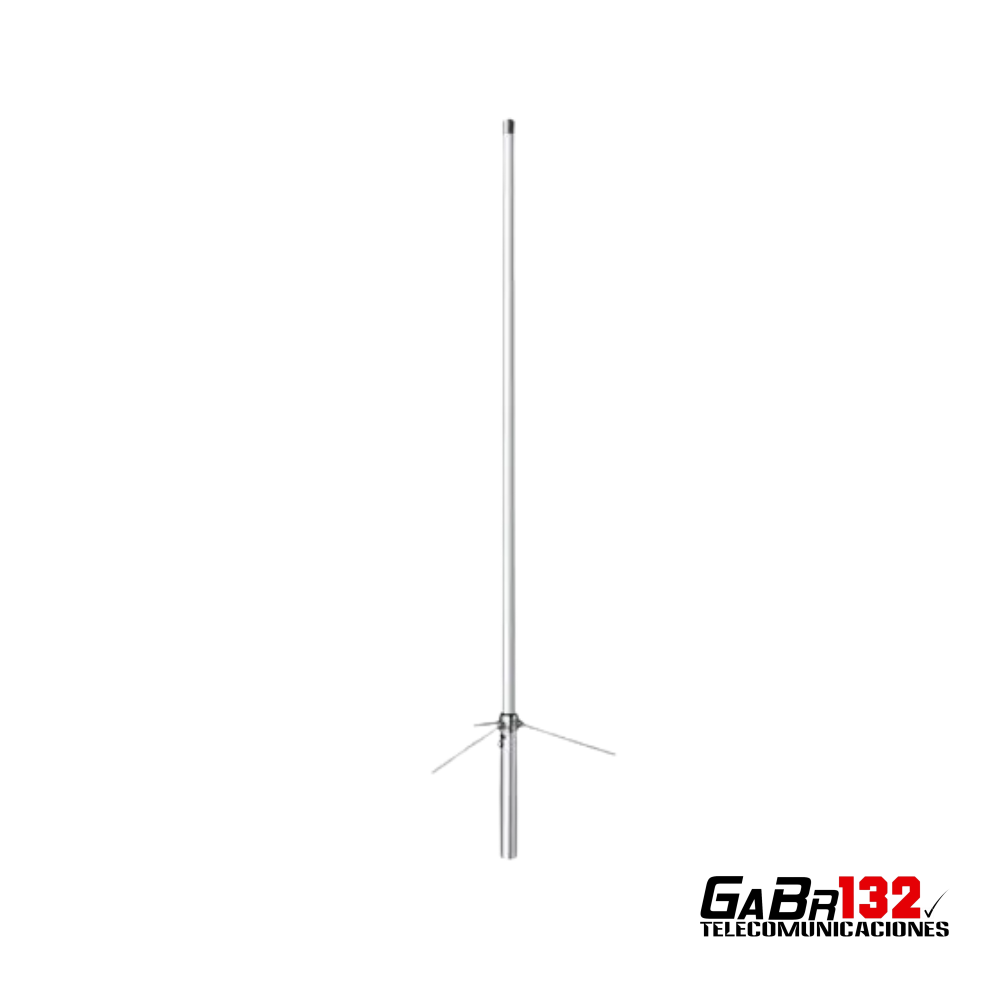

TRAM 1487 — VHF 4,5 dBd
Modelo compacto para instalaciones VHF que requieren una antena base de menor altura.
- Banda: VHF.
- Rango de ajuste publicado: 134–174 MHz.
- Ganancia declarada: 4,5 dBd.
- Potencia máxima: 200 W.
- Impedancia: 50 ohms.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Conector: UHF hembra SO-239.
- Altura aproximada: 1,47 metros.
- Construcción de fibra de vidrio.

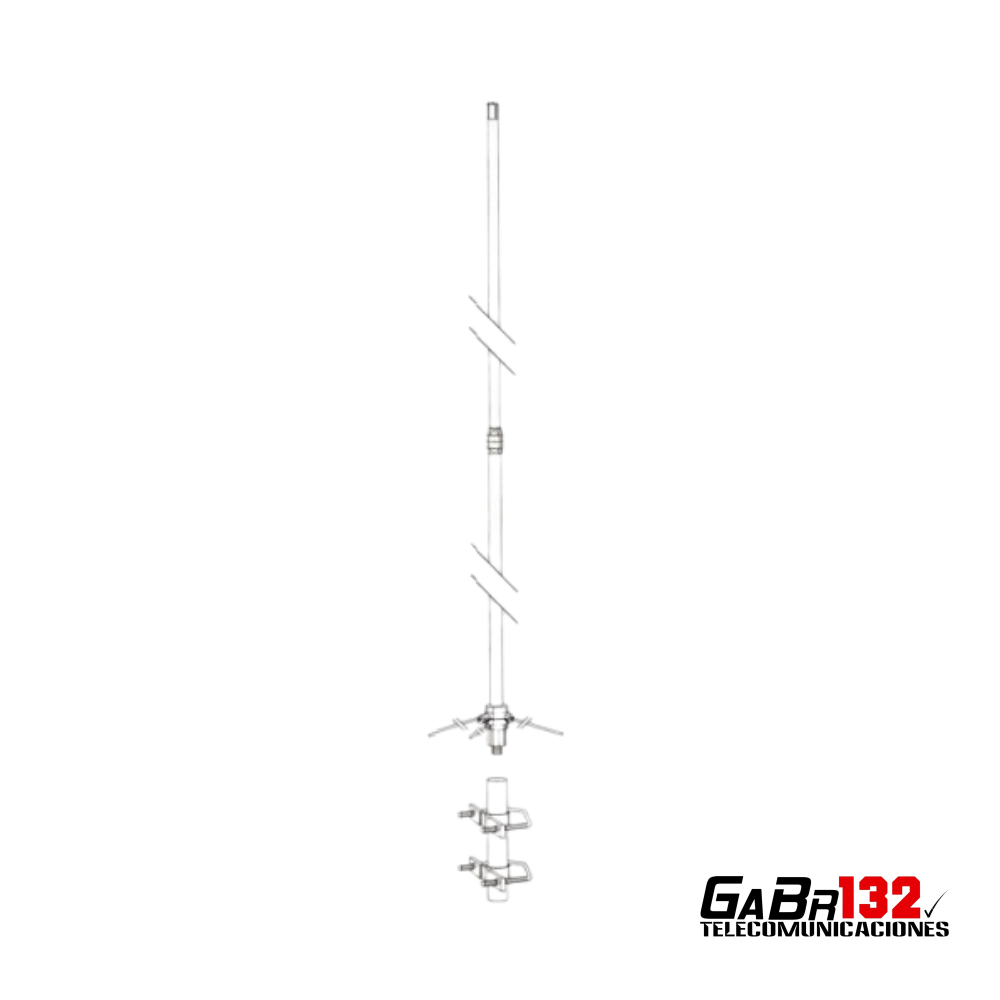

TRAM 1490 — VHF 6,7 dBd
Modelo de ganancia intermedia para estaciones base y sistemas que requieren mayor alcance horizontal.
- Banda: VHF.
- Rango de ajuste: 144–174 MHz.
- Ganancia declarada: 6,7 dBd.
- Potencia máxima: 200 W.
- Impedancia: 50 ohms.
- Ancho de banda declarado: 4 MHz.
- Configuración colineal: 2 × 7/8 de onda.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Conector: UHF hembra SO-239.
- Construcción en dos secciones de fibra de vidrio.
- Altura aproximada: 3 metros.
TRAM 1491 — VHF 7,8 dBd
Modelo de alta ganancia para estaciones base y repetidores que requieren una cobertura horizontal más concentrada.
- Banda: VHF.
- Rango de ajuste: 144–174 MHz.
- Ganancia declarada: 7,8 dBd.
- Potencia máxima: 200 W.
- Impedancia: 50 ohms.
- Ancho de banda declarado: 5 MHz.
- Configuración: tres elementos de 5/8 de onda con carga.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Conector: UHF hembra SO-239.
- Construcción en tres secciones de fibra de vidrio.
- Altura aproximada: 4,52 metros.
- Construcción DC Ground para disipación de cargas estáticas.
Comparación de alternativas
| Característica | TRAM 1487 | TRAM 1490 | TRAM 1491 |
|---|---|---|---|
| Rango | 134–174 MHz | 144–174 MHz | 144–174 MHz |
| Ganancia | 4,5 dBd | 6,7 dBd | 7,8 dBd |
| Potencia máxima | 200 W | 200 W | 200 W |
| Altura aproximada | 1,47 m | 3 m | 4,52 m |
| Secciones | 1 | 2 | 3 |
| Conector | SO-239 | SO-239 | SO-239 |
Selección del modelo
- TRAM 1487: alternativa más compacta, adecuada cuando la altura y la carga sobre el mástil son factores importantes.
- TRAM 1490: equilibrio entre tamaño y ganancia para estaciones base profesionales.
- TRAM 1491: mayor ganancia y altura, recomendada para instalaciones con mástil y soporte adecuados.
Una ganancia superior no garantiza mejores resultados en todas las instalaciones. Al aumentar la ganancia se concentra el patrón de radiación vertical, por lo que también deben considerarse el terreno, la altura, la distancia y la ubicación de las estaciones.
Ajuste e instalación
El rango indicado corresponde al margen dentro del cual puede ajustarse cada modelo. No significa que la antena presente su mejor adaptación en todo el rango simultáneamente.
Antes de transmitir, la antena debe ajustarse a la frecuencia de operación y comprobarse con un instrumento apropiado. Una relación de ondas estacionarias elevada puede reducir el rendimiento y producir potencia reflejada hacia el transmisor.
Debe instalarse verticalmente sobre un mástil firme, utilizando cable coaxial de 50 ohms adecuado para la frecuencia, potencia y longitud del recorrido.
Debido a la altura de los modelos TRAM 1490 y TRAM 1491, deben evaluarse cuidadosamente el mástil, las abrazaderas, la carga al viento y las condiciones estructurales del lugar.
En instalaciones exteriores se recomienda impermeabilizar la unión coaxial y considerar protección contra descargas y puesta a tierra conforme a las condiciones del lugar.
Contenido
- 1 antena base TRAM correspondiente al modelo seleccionado.
- Radiales y componentes de montaje suministrados con el modelo.
No incluye mástil, cable coaxial, conectores de cable, protector contra descargas ni instrumentos de medición.
Seleccione el modelo de acuerdo con la frecuencia de su sistema y las condiciones de montaje. La instalación y el ajuste deben ser realizados por personal con experiencia en sistemas de radiofrecuencia.
La imagen es referencial. Las dimensiones, cantidad de secciones y presentación varían según el modelo seleccionado.
