Montaje Magnético NMO de 5″ TRAM 1240
El TRAM 1240 es un montaje magnético para instalar antenas móviles con conexión NMO sobre una superficie metálica del vehículo. Su base de 5 pulgadas proporciona una superficie de sujeción amplia y permite realizar una instalación desmontable sin efectuar perforaciones en la carrocería.
El montaje incluye aproximadamente 17 pies —5 metros— de cable coaxial RG-58A/U para conectar la antena al equipo de radiocomunicación. Está disponible con conector UHF macho PL-259 o Mini-UHF macho, según la variación seleccionada.
Este producto corresponde al montaje magnético, cable y conector. La antena debe adquirirse por separado y debe ser compatible con una base NMO.
Modelos disponibles

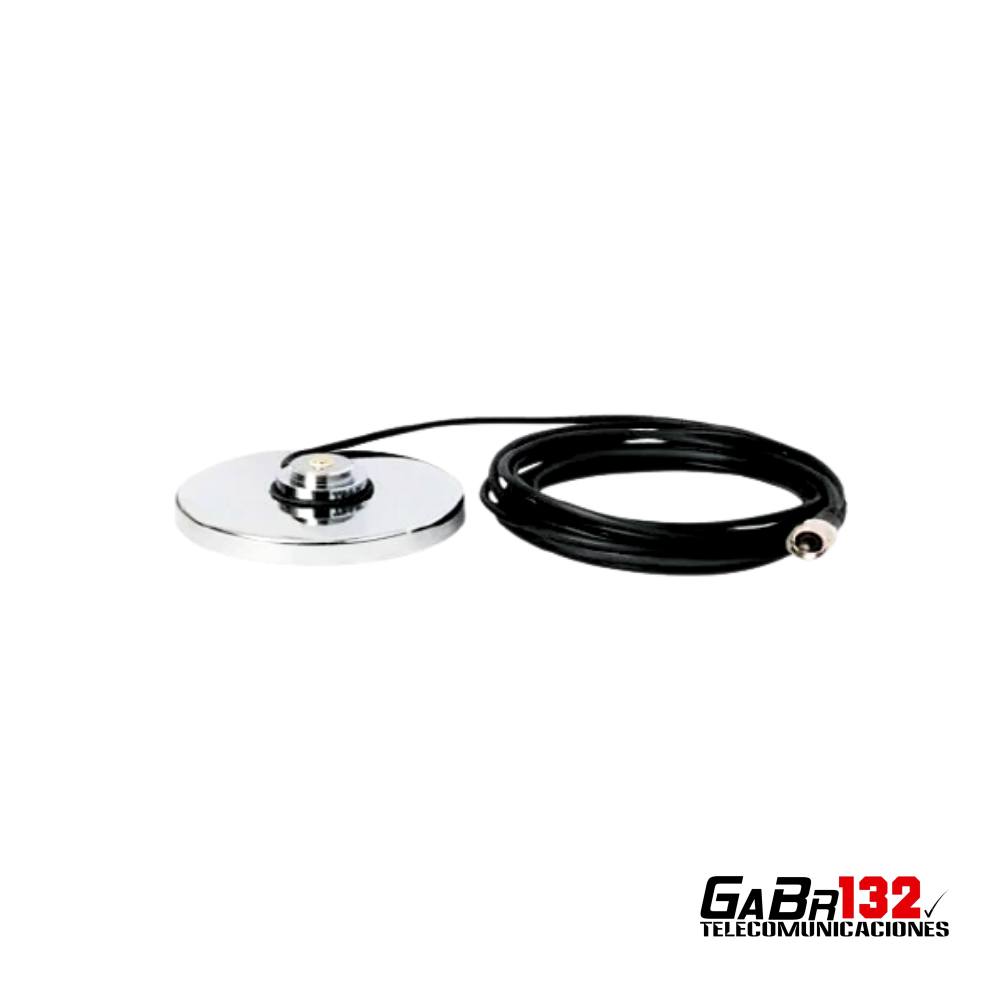

- TRAM 1240: conector UHF macho PL-259.

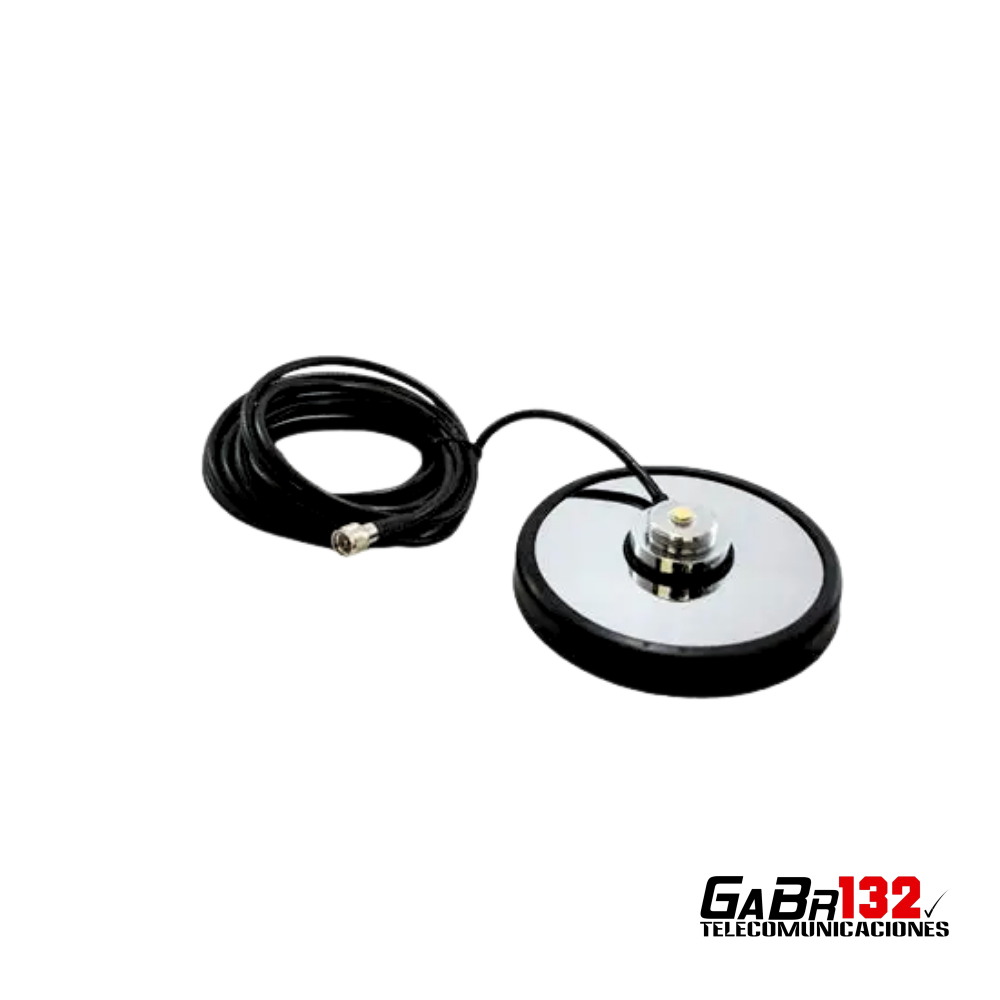

- TRAM 1240-MUHF: conector Mini-UHF macho.
Ambas variaciones utilizan la misma base magnética de 5″ y conexión NMO para la antena. La diferencia corresponde al conector instalado en el extremo del cable que se conecta al radio.
Características
- Tipo de montaje: magnético.
- Diámetro aproximado de la base: 5″.
- Conexión para la antena: NMO.
- Cable coaxial: RG-58A/U.
- Longitud aproximada del cable: 17 pies, equivalente a 5 metros.
- Instalación sin perforaciones.
- Montaje desmontable y reutilizable.
- Diseñado para superficies metálicas ferromagnéticas.
- Base de mayor diámetro para una sujeción estable.
- Adecuado para sistemas móviles de radiocomunicación.
- Disponible con conector PL-259 o Mini-UHF macho.
Comparación de alternativas
| Característica | TRAM 1240 | TRAM 1240-MUHF |
|---|---|---|
| Tipo de montaje | Magnético | Magnético |
| Diámetro de la base | 5″ | 5″ |
| Conexión para antena | NMO | NMO |
| Cable coaxial | RG-58A/U | RG-58A/U |
| Longitud aproximada | 5 metros | 5 metros |
| Conector para el radio | UHF macho PL-259 | Mini-UHF macho |
| Entrada correspondiente | SO-239 hembra | Mini-UHF hembra |
Selección del modelo
- Seleccione el TRAM 1240 si el radio posee una entrada SO-239 hembra.
- Seleccione el TRAM 1240-MUHF si el radio posee una entrada Mini-UHF hembra.
El tipo de conector no determina la banda de frecuencia. La compatibilidad con VHF o UHF dependerá de la antena NMO instalada y de las características del equipo de radiocomunicación.
Aplicaciones recomendadas
- Instalación de antenas móviles NMO en vehículos.
- Sistemas de radiocomunicación VHF o UHF.
- Vehículos que no pueden o no deben ser perforados.
- Instalaciones desmontables o temporales.
- Pruebas, demostraciones y operaciones en terreno.
- Antenas que requieren una base magnética de mayor diámetro.
Instalación
La base debe instalarse sobre una superficie metálica firme, limpia, seca y relativamente plana. Se recomienda ubicarla sobre el techo o en otra zona despejada del vehículo para favorecer el funcionamiento de la antena.
Antes de instalar:
- Limpie la carrocería y la parte inferior de la base.
- Retire partículas que puedan dañar la pintura.
- Compruebe que la base quede completamente apoyada.
- Verifique la fuerza de sujeción antes de desplazar el vehículo.
- Mantenga el cable alejado de bordes cortantes, partes móviles y fuentes de calor.
- Evite cerrar puertas o tapas directamente sobre el cable.
- No instale sobre vidrio, plástico, fibra de vidrio o superficies donde el imán no se adhiera firmemente.
La estabilidad final dependerá del tamaño y peso de la antena, la velocidad del vehículo, el estado de la superficie y las condiciones ambientales.
Antes de transmitir, se recomienda comprobar la relación de ondas estacionarias con un instrumento apropiado. Una ROE elevada puede reducir el rendimiento del sistema y producir potencia reflejada hacia el transmisor.
Contenido
- 1 montaje magnético TRAM de 5″.
- Conexión NMO para antena móvil.
- Aproximadamente 5 metros de cable coaxial RG-58A/U.
- Conector instalado según la variación seleccionada.
No incluye antena, radio, adaptadores adicionales, medidor de ROE ni herramientas.
Compruebe el conector del radio y la compatibilidad NMO de la antena antes de seleccionar la variación. La imagen es referencial y algunos detalles de presentación pueden variar según el modelo.
