Antena Base UHF de Fibra de Vidrio TRAM 1486
La TRAM 1486 es una antena base omnidireccional destinada a estaciones fijas, sistemas profesionales de radiocomunicación y repetidores que operan en la banda UHF.
Su cubierta exterior de fibra de vidrio protege los elementos radiantes y facilita su utilización en instalaciones exteriores. La antena puede ajustarse para una frecuencia o segmento específico dentro del rango de 406 a 512 MHz.
Características principales
- Banda: UHF.
- Rango de ajuste: 406–512 MHz.
- Ganancia declarada: 6,5 dBd.
- Potencia máxima: 200 W.
- Impedancia nominal: 50 ohms.
- Ancho de banda declarado: aproximadamente 10 MHz.
- ROE/VSWR declarado: menor o igual a 1,5:1 dentro del segmento correctamente ajustado.
- Polarización vertical.
- Patrón de radiación omnidireccional.
- Cubierta exterior de fibra de vidrio.
- Conector UHF hembra SO-239.
- Altura total aproximada: 1,60 metros.
- Tres radiales de acero inoxidable.
- Capacidad de resistencia al viento declarada de hasta 135 mph, aproximadamente 217 km/h.
- Instalación vertical sobre mástil.
Aplicaciones recomendadas
- Estaciones base UHF.
- Sistemas de radiocomunicación profesional.
- Repetidores UHF, previa verificación de las frecuencias y el ancho de banda requerido.
- Instalaciones comerciales e industriales.
- Sistemas de comunicación para seguridad y operaciones.
- Estaciones fijas expuestas a condiciones exteriores.
Rango y ajuste de frecuencia
El rango de 406 a 512 MHz corresponde al margen dentro del cual puede ajustarse la antena. No significa que la TRAM 1486 proporcione su mejor adaptación en todo ese rango simultáneamente.
Una vez ajustada, posee un ancho de banda declarado de aproximadamente 10 MHz. En instalaciones de repetidor se deben considerar tanto la frecuencia de transmisión como la de recepción, comprobando que ambas queden dentro del segmento correctamente adaptado.
Antes de transmitir, la antena debe ajustarse y verificarse con un instrumento apropiado para UHF. Una relación de ondas estacionarias elevada puede reducir el rendimiento y producir potencia reflejada hacia el transmisor.
Instalación
La antena debe instalarse verticalmente sobre un mástil firme, en una ubicación despejada y utilizando cable coaxial de 50 ohms adecuado para UHF y para la longitud total del recorrido.
Para instalaciones exteriores se recomienda impermeabilizar la conexión coaxial, formar un recorrido que evite el ingreso de agua y considerar protección contra descargas y puesta a tierra conforme a las condiciones de la instalación.
Contenido
- 1 antena base UHF TRAM 1486.
- 3 radiales.
- Componentes de montaje suministrados con el modelo.
No incluye mástil, cable coaxial, conector PL-259 para el cable, protector contra descargas ni instrumentos de medición.
Requiere ajuste y comprobación para la frecuencia de operación. La instalación debe ser efectuada por personal con experiencia en sistemas de radiofrecuencia.

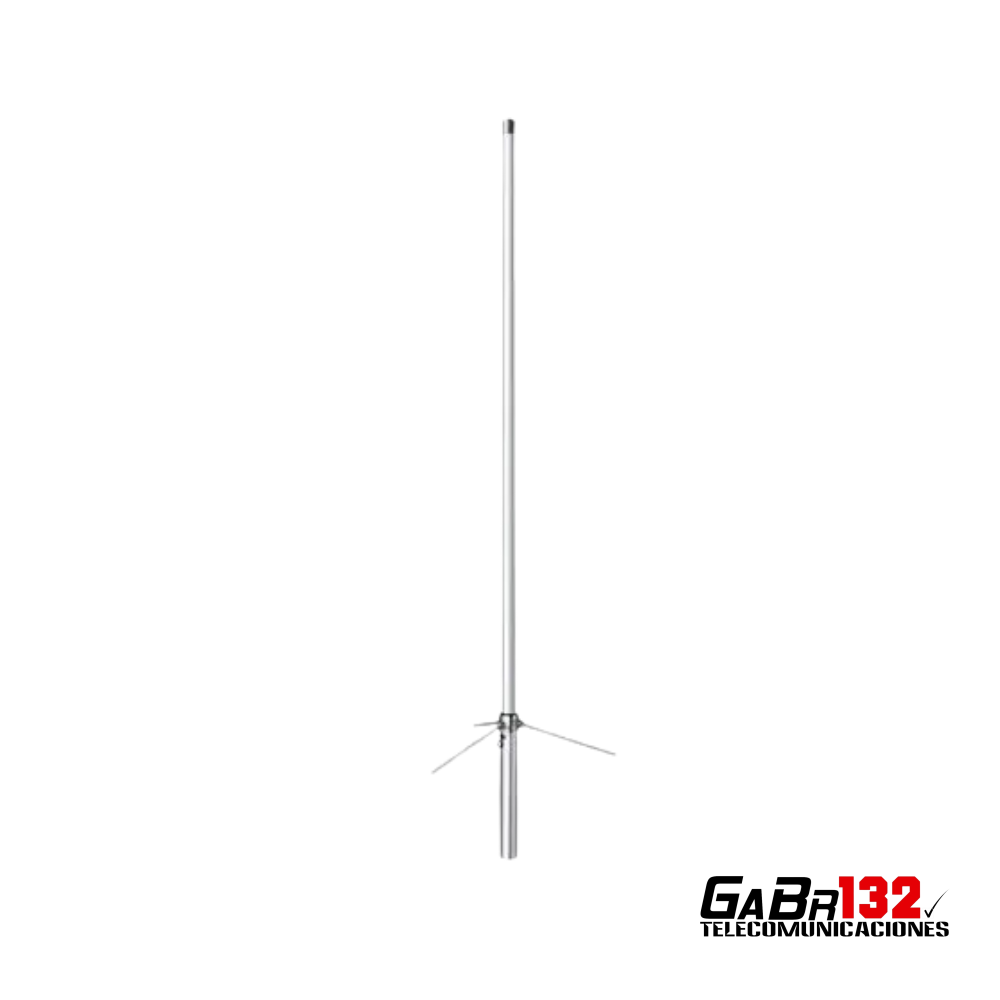

La imagen es referencial. El color y algunos detalles exteriores pueden variar según la versión o partida suministrada por el fabricante.
