Antena Base UHF Omnidireccional SL Serie SLPT-U
La serie SLPT-U está compuesta por antenas base colineales UHF, diseñadas para estaciones fijas, repetidores y sistemas profesionales de radiocomunicación que requieren cobertura omnidireccional.

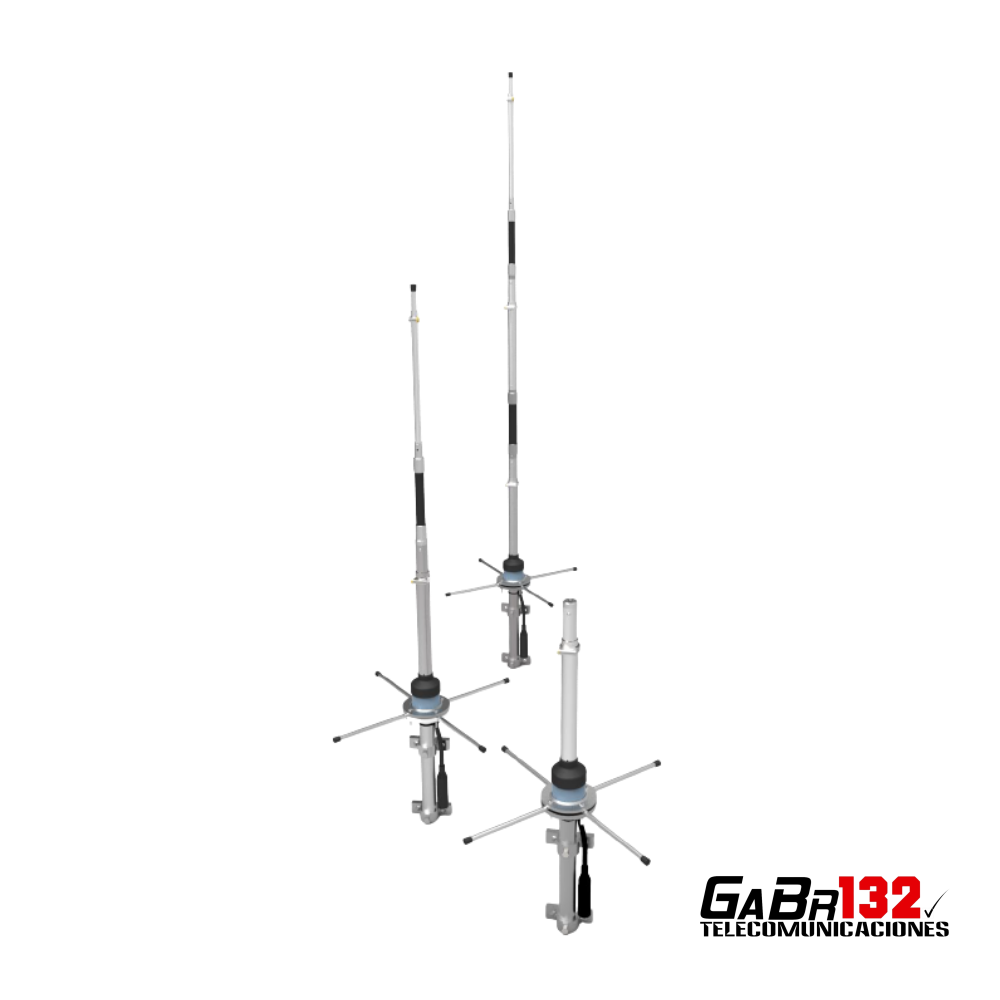

Está disponible en tres configuraciones de ganancia: SLPT-3U, SLPT-6U y SLPT-9U. El aumento de ganancia concentra progresivamente el patrón de radiación vertical, favoreciendo la cobertura horizontal en instalaciones elevadas y despejadas.
Las antenas están fabricadas en aluminio, cuentan con elementos aterrados y se instalan verticalmente mediante abrazaderas tipo U sobre un mástil compatible.
Características generales
- Banda: UHF.
- Rango general de ajuste declarado: 380–512 MHz.
- Banda pasante mínima: 20 MHz.
- Tipo: omnidireccional.
- Polarización: vertical.
- Potencia máxima: 300 W intermitentes.
- Impedancia: 50 ohms.
- ROE/VSWR: igual o inferior a 1,5:1.
- Material principal: aluminio.
- Longitud de los radiales: 185 mm.
- Fijación: abrazaderas tipo U de 51 mm.
- Diámetro de mástil compatible: entre 30 y 45 mm.
- Puesta a tierra: elementos aterrados.
- Conector: UHF hembra SO-239 o N hembra.
Resistencia al viento
| Modelo | Carga de viento | Velocidad máxima |
|---|---|---|
| SLPT-3U | 30 N a 150 km/h | 180 km/h |
| SLPT-6U | 40 N a 150 km/h | 160 km/h |
| SLPT-9U | 50 N a 150 km/h | 160 km/h |
Selección del modelo
- SLPT-3U: opción compacta de 3 dB, con menor altura y una apertura vertical más amplia.
- SLPT-6U: alternativa intermedia de 6 dB para instalaciones que requieren mayor cobertura horizontal.
- SLPT-9U: opción de alta ganancia de 9 dB, con un patrón vertical más concentrado.
Una mayor ganancia no garantiza mejores resultados en todas las instalaciones. También deben considerarse la altura, el terreno, los obstáculos y la ubicación de las estaciones que se desea cubrir.
Ajuste de frecuencia
La antena requiere ajustar las dimensiones de sus elementos de acuerdo con la frecuencia de operación. Las medidas proporcionadas por el fabricante son aproximadas y el ajuste final debe comprobarse mediante un medidor de ROE o analizador de antenas.
Importante: aunque la ficha declara un rango general de 380 a 512 MHz, la tabla de ajuste adjunta documenta configuraciones solamente hasta 470 MHz. Para trabajar sobre 470 MHz se recomienda solicitar al fabricante o proveedor las medidas correspondientes.
Aplicaciones recomendadas
- Estaciones base UHF.
- Repetidores de radiocomunicación.
- Sistemas comerciales e industriales.
- Redes de seguridad y operaciones.
- Sistemas UHF profesionales.
- Enlaces con cobertura omnidireccional.
Instalación
La antena debe instalarse verticalmente sobre un mástil firme de entre 30 y 45 mm de diámetro. La estructura deberá dimensionarse considerando la altura, peso y carga de viento del modelo seleccionado.
Antes de transmitir, debe comprobarse la frecuencia de ajuste y la relación de ondas estacionarias. También se recomienda utilizar cable coaxial adecuado, puesta a tierra y protección contra descargas.
Contenido
- 1 antena SLPT-U correspondiente al modelo seleccionado.
- Radiales.
- Abrazaderas tipo U y componentes de fijación suministrados por el fabricante.
No incluye mástil, torre, cable coaxial, conector para el cable, protector contra descargas ni instrumentos de ajuste.
