Antena Móvil ARS MV-40 o MU-40
Esta publicación reúne dos antenas móviles ARS destinadas a sistemas profesionales de radiocomunicación vehicular. Se encuentran disponibles en versión VHF o UHF y deben seleccionarse de acuerdo con la frecuencia programada en el equipo.
La MV-40 trabaja en la banda VHF entre 138 y 174 MHz y utiliza un diseño de 5/8 de onda. La MU-40 opera en UHF entre 430 y 512 MHz y presenta una configuración de 2 × 5/8 de onda orientada a instalaciones que requieren mayor ganancia.

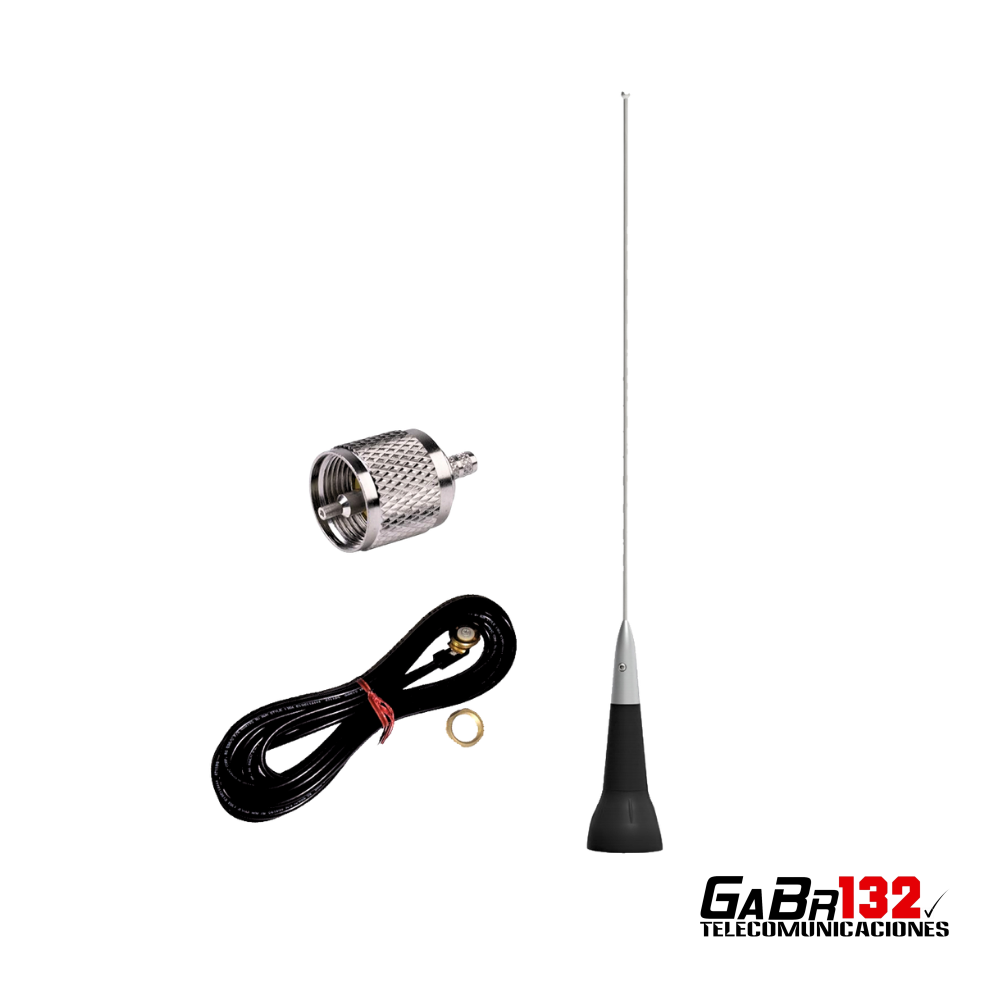

Ambos modelos incluyen el conjunto necesario para una instalación perforada: base de 3/4″, aproximadamente 5 metros de cable coaxial RG-58 y conector UHF macho PL-259.
Este producto no corresponde a una antena doble banda. Cada variación representa una antena diferente, destinada exclusivamente al rango seleccionado.
Modelos disponibles
ARS MV-40 — VHF 138–174 MHz
Antena móvil VHF de 5/8 de onda, ajustable dentro del rango de 138 a 174 MHz y con ganancia declarada de 3 dB.
Recomendada para flotas, transporte, seguridad, operaciones industriales y otros sistemas móviles que utilicen radios VHF.
ARS MU-40 — UHF 430–512 MHz
Antena móvil UHF con configuración de 2 × 5/8 de onda, ajustable dentro del rango de 430 a 512 MHz y con una ganancia declarada de 8,25 dBi.
Está diseñada para sistemas móviles UHF que requieren una cobertura horizontal más concentrada y una antena de mayor ganancia.
Comparación de alternativas
| Característica | ARS MV-40 | ARS MU-40 |
|---|---|---|
| Banda | VHF | UHF |
| Rango ajustable | 138–174 MHz | 430–512 MHz |
| Diseño eléctrico | 5/8 de onda | 2 × 5/8 de onda |
| Ganancia declarada | 3 dB | 8,25 dBi |
| Polarización | Vertical | Vertical |
| Patrón de radiación | Omnidireccional | Omnidireccional |
| Montaje incluido | Perforado de 3/4″ | Perforado de 3/4″ |
| Cable coaxial | RG-58/U | RG-58 |
| Longitud aproximada | 5 metros | 5 metros |
| Conector | PL-259 macho | PL-259 macho |
| Entrada correspondiente | SO-239 hembra | SO-239 hembra |
Selección del modelo
- Seleccione la MV-40 para equipos que transmitan dentro de 138–174 MHz.
- Seleccione la MU-40 para equipos que transmitan dentro de 430–512 MHz.
No debe seleccionarse únicamente por el nombre VHF o UHF. Antes de comprar, compruebe la frecuencia exacta programada en el radio.
Ajuste de frecuencia
Los rangos indicados corresponden al margen dentro del cual puede ajustarse cada antena. No significa que una sola configuración entregue una adaptación adecuada en todo el rango simultáneamente.
El elemento radiante debe ajustarse de acuerdo con la frecuencia de operación. Cuando el procedimiento requiera corte, debe realizarse progresivamente siguiendo una tabla adecuada o utilizando instrumentos de medición.
Antes de transmitir, se debe comprobar la relación de ondas estacionarias. Una ROE elevada puede reducir el rendimiento y producir potencia reflejada hacia el transmisor.
Instalación
El montaje incluido requiere efectuar una perforación de 3/4″ sobre una superficie metálica adecuada del vehículo. Antes de perforar, debe comprobarse que no existan cables eléctricos, airbags, revestimientos, refuerzos u otros componentes bajo la superficie.
Para favorecer el funcionamiento de la antena:
- Instálela verticalmente.
- Seleccione una zona metálica alta y despejada.
- Sitúela cerca del centro del techo cuando sea posible.
- Proteja los bordes de la perforación contra la corrosión.
- Fije correctamente el montaje.
- Evite aplastar o doblar excesivamente el cable.
- Mantenga el cable alejado de fuentes de calor y partes móviles.
- Compruebe la ROE antes de transmitir.
Compatibilidad del conector
Los dos modelos incluyen conector UHF macho PL-259, compatible con radios que posean una entrada SO-239 hembra.
Si el equipo utiliza Mini-UHF, BNC, N u otra conexión, será necesario instalar un conector o adaptador compatible.
Contenido
- 1 antena ARS correspondiente al modelo seleccionado.
- Elemento radiante ajustable.
- Base o montaje perforado de 3/4″.
- Aproximadamente 5 metros de cable coaxial RG-58.
- Conector UHF macho PL-259.
No incluye radio, adaptadores adicionales, medidor de ROE ni herramientas de instalación.
Seleccione el modelo de acuerdo con la banda y frecuencia del radio. La instalación, ajuste y comprobación deben ser realizados por personal con experiencia en sistemas de radiocomunicación.
