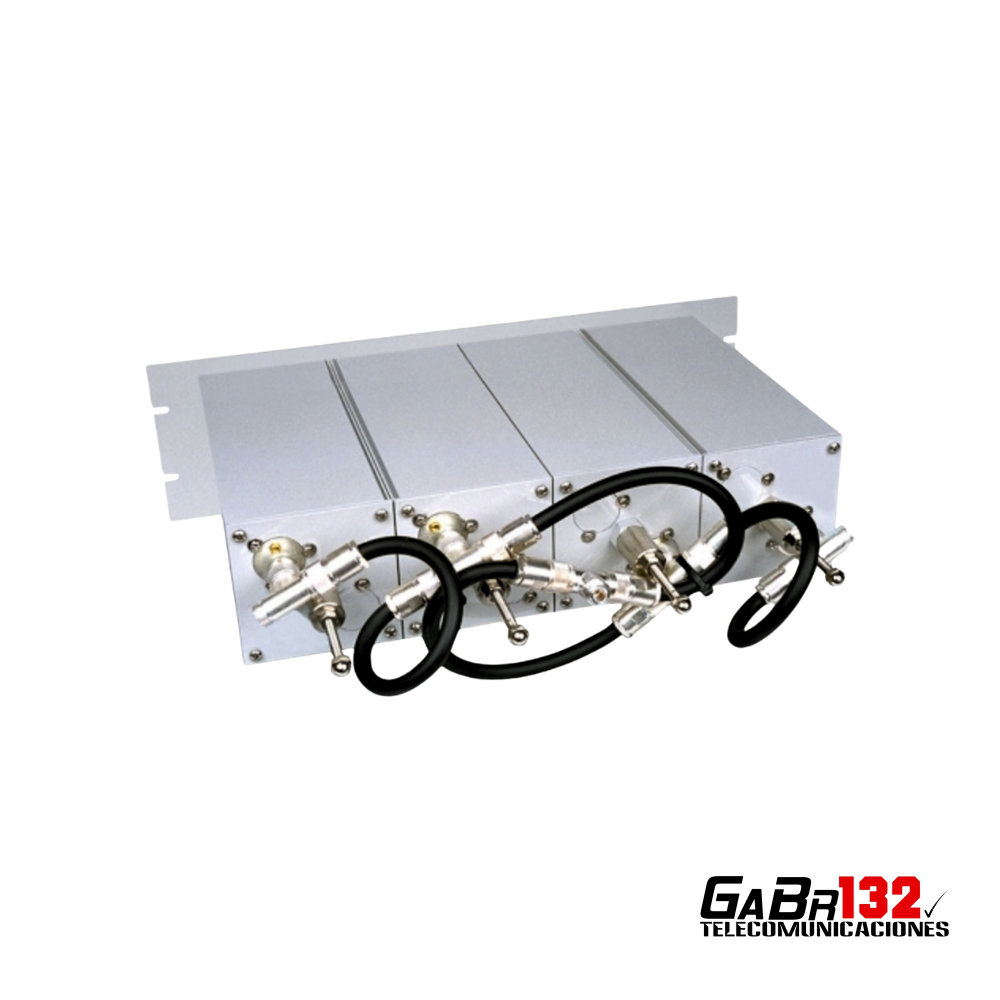

Duplexor compacto TELEWAVE TPRD-1544C VHF
El TELEWAVE TPRD-1544C es un duplexor profesional compacto de cuatro cavidades, diseñado para permitir el funcionamiento simultáneo de un transmisor y un receptor mediante una sola antena.
Opera dentro del rango de 148 a 174 MHz y admite una separación mínima de solamente 600 kHz entre las frecuencias de transmisión y recepción. Su capacidad de hasta 350 W permite utilizarlo en repetidores y estaciones base VHF profesionales.
Filtrado de paso/rechazo de banda
El TPRD-1544C utiliza una configuración de paso/rechazo de banda. Este diseño combina el paso de la frecuencia deseada con el rechazo de la frecuencia contraria, proporcionando protección para el receptor y reduciendo la interferencia entre transmisión y recepción.
Entrega un aislamiento típico de 70 dB a 600 kHz, tanto en el rechazo de la señal TX sobre el receptor como en la supresión del ruido del transmisor sobre la frecuencia de recepción.
Diseño compacto de cuatro cavidades
El equipo incorpora cuatro cavidades de 4 pulgadas y ocupa menos del 30 % del espacio utilizado por diseños TELEWAVE anteriores de prestaciones equivalentes.
Su formato horizontal permite instalarlo en un rack estándar de 19 pulgadas, utilizando una altura aproximada de 5,25 pulgadas.
Ajuste a las frecuencias de operación
El duplexor debe ajustarse específicamente para las frecuencias TX y RX del sistema repetidor. El rango general de 148 a 174 MHz no significa que pueda instalarse sin realizar previamente su sintonización.
Antes de comprar se deben informar:
- Frecuencia de transmisión TX.
- Frecuencia de recepción RX.
- Tipo de conector requerido.
Aplicaciones recomendadas
- Repetidores VHF profesionales.
- Estaciones base VHF.
- Sistemas con separación TX/RX reducida.
- Redes de seguridad y emergencia.
- Sistemas institucionales e industriales.
- Instalaciones en racks de telecomunicaciones.
- Sistemas que requieren compartir una sola antena.
- Sitios con presencia de señales cercanas.
Características principales
- Duplexor original TELEWAVE.
- Modelo TPRD-1544C.
- Banda VHF.
- Rango de ajuste de 148 a 174 MHz.
- Configuración de paso/rechazo de banda.
- Cuatro cavidades de 4 pulgadas.
- Separación mínima TX/RX de 600 kHz.
- Potencia máxima de entrada de 350 W.
- Aislamiento típico de 70 dB a 600 kHz.
- Supresión de ruido TX en RX de 70 dB a 600 kHz.
- Pérdida de inserción máxima de 2,0 dB.
- VSWR máximo de 1,5:1.
- Temperatura de operación de −30 a 70 °C.
- Conectores N hembra o UHF hembra opcionales.
- Montaje en rack estándar de 19 pulgadas.
- Terminación en esmalte acrílico.
- Peso aproximado de 8,3 kg.
- Fabricado en Estados Unidos.
La ficha oficial vigente especifica una pérdida de inserción máxima de 2,0 dB. Algunas publicaciones antiguas mencionan 1,5 dB, pero para GPTT recomiendo utilizar el valor actual del fabricante.
Dimensiones y peso
- Alto: 5,25 pulgadas, aproximadamente 13,3 cm.
- Ancho: 19 pulgadas, aproximadamente 48,3 cm.
- Profundidad: 15 pulgadas, aproximadamente 38,1 cm.
- Peso neto: 18,25 lb, aproximadamente 8,3 kg.
- Montaje: rack estándar de 19 pulgadas.
Contenido
- 1 duplexor TELEWAVE TPRD-1544C.
- Cables internos de interconexión.
- Estructura para montaje en rack.
- No incluye repetidor.
- No incluye antena.
- No incluye jumpers externos hacia el repetidor o la antena, salvo indicación expresa.
Importante
El TPRD-1544C debe ajustarse a las frecuencias exactas de transmisión y recepción antes de instalarlo.
Ambas frecuencias deben encontrarse entre 148 y 174 MHz y mantener una separación mínima de 600 kHz.
La instalación, el reajuste y la comprobación deben ser realizados por personal técnico especializado utilizando un analizador de redes o instrumental equivalente.
Recuadro de información
Información necesaria para el ajuste
Antes de comprar, informe:
- Frecuencia de transmisión TX.
- Frecuencia de recepción RX.
- Separación mínima requerida: 600 kHz.
- Conector solicitado: N hembra o UHF hembra.
Ambas frecuencias deben encontrarse dentro del rango de 148 a 174 MHz.
