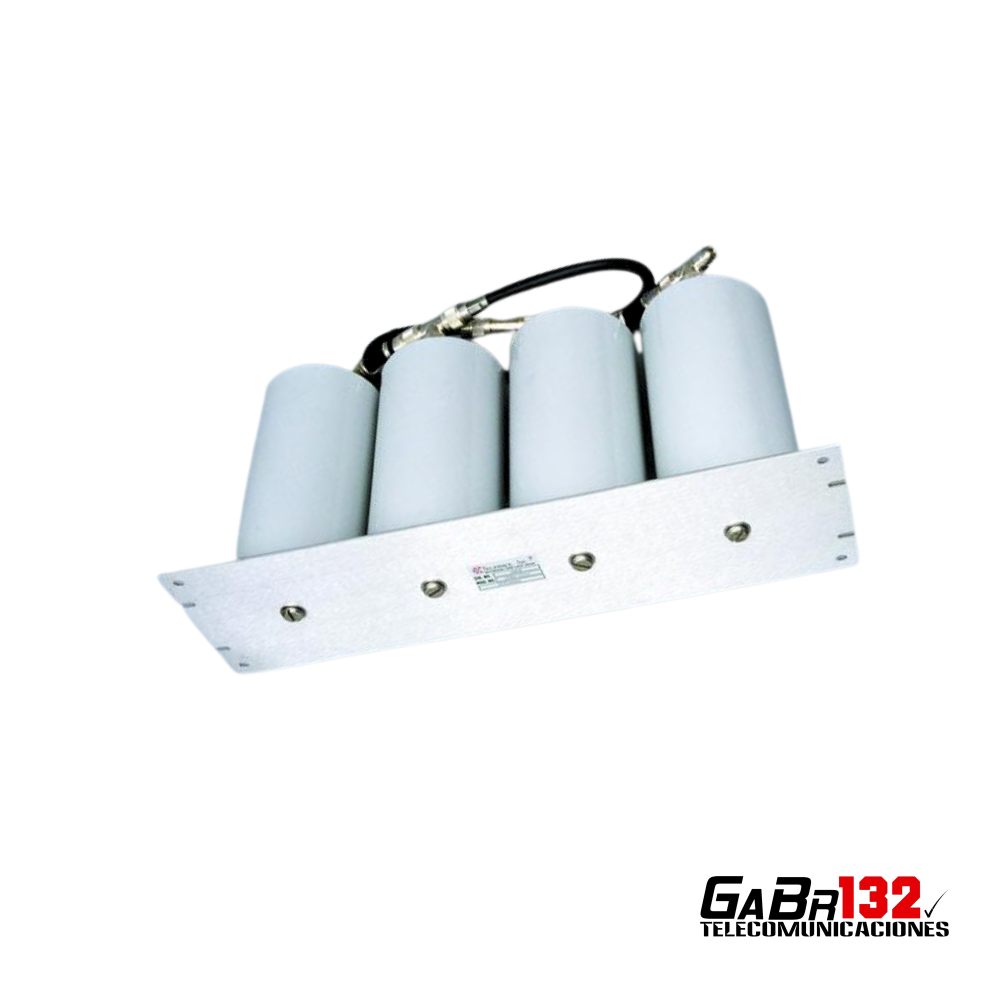

Duplexor Original TELEWAVE TPRD UHF de 4 Cavidades
El duplexor TELEWAVE TPRD UHF permite conectar el transmisor y el receptor de una estación repetidora a una misma antena. Su sistema de paso/rechazo proporciona aislamiento entre las frecuencias TX y RX, reduciendo la interferencia y protegiendo el receptor frente a la potencia y el ruido generado por el transmisor.
Este producto está disponible en dos versiones:
- TPRD-4544: ajustable entre 400 y 470 MHz.
- TPRD-4744: ajustable entre 470 y 512 MHz.
Ambas versiones incorporan cuatro cavidades de 4 pulgadas, admiten una potencia máxima de 250 W y utilizan conectores N hembra.
Sistema de cuatro cavidades
El duplexor utiliza dos cavidades de paso/rechazo en la sección de transmisión y dos en la sección de recepción.
Esta configuración permite:
- Utilizar una misma antena para transmisión y recepción.
- Reducir el ruido del transmisor en la frecuencia de recepción.
- Atenuar la señal recibida en la frecuencia del transmisor.
- Proteger el receptor frente a la potencia de transmisión.
- Mantener una pérdida de inserción de 1 dB.
- Proporcionar un alto nivel de aislamiento entre TX y RX.
Versiones disponibles
TPRD-4544 — 400 a 470 MHz
Versión destinada a sistemas cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 400 a 470 MHz.
El TPRD-4544 requiere una separación mínima de 5 MHz entre TX y RX, proporcionando un aislamiento mínimo de 75 dB en esa condición.
TPRD-4744 — 470 a 512 MHz
Versión destinada a sistemas cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 470 a 512 MHz.
El TPRD-4744 requiere una separación mínima de 3 MHz entre TX y RX, proporcionando un aislamiento mínimo de 60 dB en esa condición.
Comparación de versiones
| Característica | TPRD-4544 | TPRD-4744 |
|---|---|---|
| Rango de ajuste | 400–470 MHz | 470–512 MHz |
| Tipo de filtrado | Paso/rechazo | Paso/rechazo |
| Número de cavidades | 4 | 4 |
| Tamaño de las cavidades | 4″ × 8″ | 4″ × 8″ |
| Separación TX/RX mínima | 5 MHz | 3 MHz |
| Aislamiento mínimo | 75 dB a 5 MHz | 60 dB a 3 MHz |
| Potencia máxima | 250 W | 250 W |
| Pérdida de inserción | 1 dB | 1 dB |
| ROE máxima | 1,5:1 | 1,5:1 |
| Conectores | N hembra | N hembra |
| Montaje | Panel de 19″ | Panel de 19″ |
Protección entre transmisión y recepción
Ambas versiones proporcionan una supresión de ruido del transmisor en la frecuencia de recepción de 90 dB y una atenuación de la señal recibida en la frecuencia de transmisión de 90 dB.
Estas prestaciones ayudan a mantener el funcionamiento simultáneo del transmisor y el receptor, reduciendo el riesgo de desensibilización del receptor y de interferencias internas en la estación repetidora.
Construcción profesional
Las cavidades incorporan sintonizadores plateados, contactos de cobre berilio y varillas roscadas de Invar. Estos materiales aportan estabilidad térmica, precisión de ajuste y resistencia para instalaciones permanentes.
Las interconexiones utilizan cable coaxial RG-214 de especificación militar, seleccionado para soportar potencia y mantener una baja pérdida de inserción.
Las entradas de las cavidades se encuentran conectadas eléctricamente a tierra para ayudar a proteger el sistema frente a electricidad estática y ruido eléctrico.
Montaje compacto
Los modelos TPRD-4544 y TPRD-4744 poseen la misma configuración exterior compacta y están montados sobre un panel estándar de 19 pulgadas.
Sus dimensiones aproximadas son:
- Alto: 13,3 cm.
- Ancho: 48 cm.
- Profundidad: 30,5 cm.
- Peso neto: 4,5 kg.
Esta construcción facilita su incorporación en racks y gabinetes de telecomunicaciones donde el espacio disponible es limitado.
Ajuste conforme a las frecuencias solicitadas
Cada duplexor debe ajustarse específicamente para las frecuencias de transmisión y recepción donde será instalado.
Al realizar el pedido se deben informar:
- Modelo seleccionado.
- Frecuencia exacta de transmisión TX.
- Frecuencia exacta de recepción RX.
- Separación entre ambas frecuencias.
- Identificación del repetidor o proyecto, cuando corresponda.
El equipo se entrega ajustado y probado conforme a las frecuencias proporcionadas. Si posteriormente se modifican las frecuencias del repetidor, será necesario efectuar un nuevo ajuste mediante instrumental especializado.
Aplicaciones recomendadas
- Estaciones repetidoras UHF.
- Seguridad pública y atención de emergencias.
- Redes industriales y operativas.
- Minería y faenas en terreno.
- Transporte y logística.
- Infraestructura crítica.
- Sistemas institucionales de radiocomunicación.
- Redes privadas con una antena compartida.
Características principales
- Producto original TELEWAVE.
- Modelos disponibles: TPRD-4544 y TPRD-4744.
- Duplexor de paso/rechazo.
- Cuatro cavidades de 4 pulgadas.
- Potencia máxima de 250 W.
- Pérdida de inserción de 1 dB.
- Supresión de ruido TX en RX de 90 dB.
- Atenuación RX en TX de 90 dB.
- ROE máxima de 1,5:1.
- Impedancia nominal de 50 ohmios.
- Conectores N hembra.
- Montaje en panel de 19 pulgadas.
- Temperatura de operación de −30 a +70 °C.
- Terminación exterior en esmalte acrílico gris.
- Ajuste específico para las frecuencias solicitadas.
Contenido
- 1 duplexor TELEWAVE correspondiente al modelo seleccionado.
- Cuatro cavidades de paso/rechazo.
- Cables coaxiales internos de interconexión.
- Panel de montaje de 19 pulgadas.
- Ajuste para las frecuencias TX y RX informadas.
Importante
Este producto no posee un ajuste universal. Antes de confirmar la compra deben proporcionarse las frecuencias exactas de transmisión y recepción.
- Seleccione TPRD-4544 para frecuencias entre 400 y 470 MHz, con una separación mínima de 5 MHz.
- Seleccione TPRD-4744 para frecuencias entre 470 y 512 MHz, con una separación mínima de 3 MHz.
La instalación, medición y cualquier reajuste posterior deben ser realizados por personal técnico con instrumental apropiado para sistemas de radiofrecuencia.
