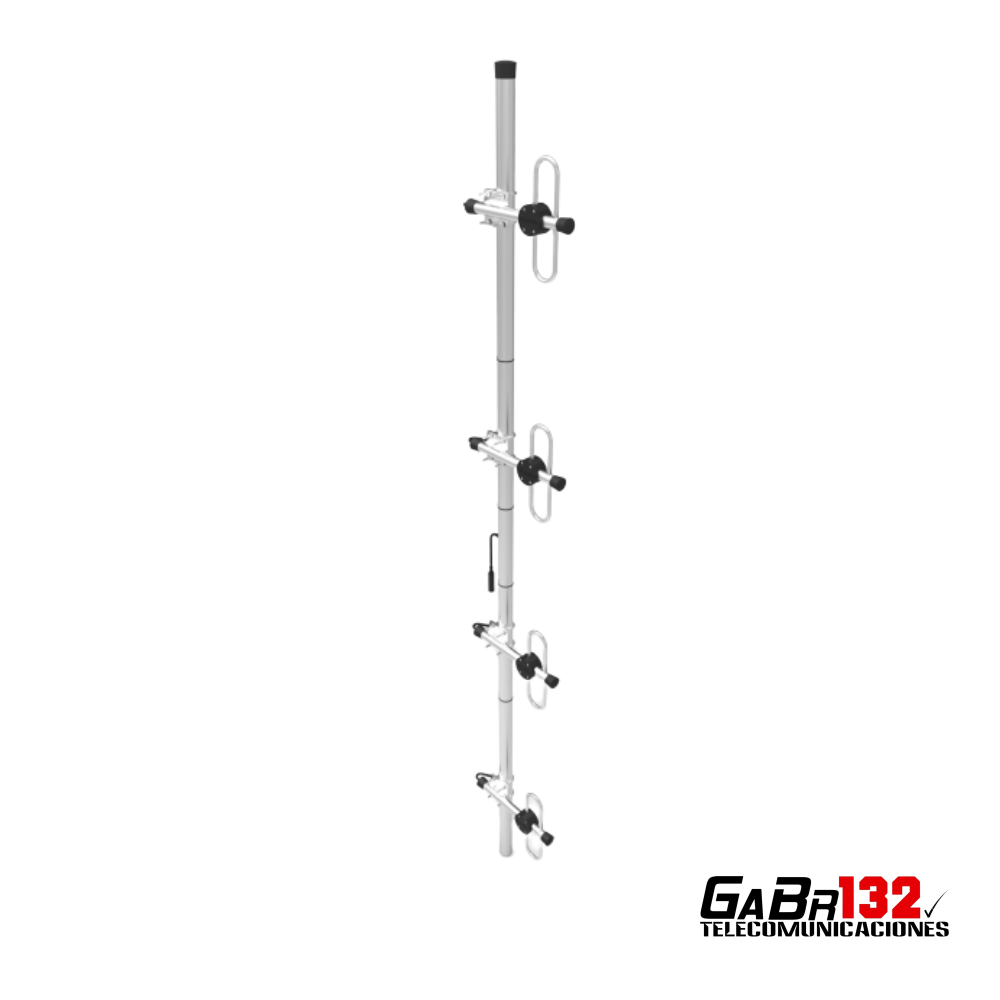

Antena Base UHF de 4 Dipolos SL SLCOLU-100/4
La SL SLCOLU-100/4 es una antena base colineal UHF fabricada en aluminio reforzado y equipada con cuatro dipolos cerrados. Está diseñada para estaciones base, repetidores y sistemas profesionales de radiocomunicación que requieren una cobertura configurable.
La serie se encuentra disponible en dos versiones:
- SLCOLU-100/4E: 440–480 MHz.
- SLCOLU-100/4D: 470–520 MHz.
Cada versión trabaja dentro de un rango de frecuencia determinado. Debe seleccionarse el modelo que incluya tanto la frecuencia de transmisión como la de recepción del sistema.
Este producto no corresponde a una única antena ajustable continuamente entre 440 y 520 MHz. Cada variación representa una antena diferente.
Modelos disponibles
SLCOLU-100/4E — 440–480 MHz
Versión UHF diseñada para operar dentro del rango de 440 a 480 MHz.
- Modelo: SLCOLU-100/4E.
- Código del proveedor: 603260/E.
- Rango de frecuencia: 440–480 MHz.
- Número de elementos: 4 dipolos cerrados.
- Material: aluminio reforzado.
- Ganancia direccional declarada: 11 dBi.
- Ganancia omnidireccional declarada: 8,15 dBi.
- Ganancia bidireccional declarada: 8 dBi.
- Incluye boom y soportes laterales.
SLCOLU-100/4D — 470–520 MHz
Versión UHF diseñada para operar dentro del rango de 470 a 520 MHz.
- Modelo: SLCOLU-100/4D.
- Código del proveedor: 603290/D.
- Rango de frecuencia: 470–520 MHz.
- Número de elementos: 4 dipolos cerrados.
- Material: aluminio reforzado.
- Ganancia direccional declarada: 11 dBi.
- Ganancia omnidireccional declarada: 8,15 dBi.
- Ganancia bidireccional declarada: 8 dBi.
- Incluye boom y soportes laterales.
Configuraciones de cobertura
La orientación de los cuatro dipolos permite adaptar el patrón de radiación a las necesidades de la instalación:
- Direccional: concentra la cobertura hacia un sector determinado, con ganancia declarada de 11 dBi.
- Omnidireccional: distribuye la cobertura alrededor de la instalación, con ganancia declarada de 8,15 dBi.
- Bidireccional: concentra la cobertura principalmente sobre dos direcciones opuestas, con ganancia declarada de 8 dBi.
La orientación definitiva de los elementos debe definirse considerando la ubicación de la torre, el relieve, los obstáculos y las estaciones que se desea cubrir.
Aplicaciones recomendadas
- Estaciones repetidoras UHF.
- Sistemas profesionales de radiocomunicación.
- Redes de seguridad y emergencia.
- Instalaciones industriales y comerciales.
- Cobertura omnidireccional, bidireccional o sectorizada.
- Sistemas dentro de los rangos de 440–480 o 470–520 MHz.
Instalación
La antena debe instalarse sobre una estructura firme utilizando el boom y los soportes laterales correspondientes. La separación respecto de la torre y la orientación de los dipolos deben definirse según el patrón de cobertura requerido.
Después de la instalación se debe comprobar la relación de ondas estacionarias con instrumental adecuado antes de transmitir. Debido a su instalación en altura, el montaje debe ser realizado por personal especializado.
Contenido
- 1 antena SL SLCOLU-100/4 correspondiente al rango seleccionado.
- 4 dipolos cerrados.
- Boom.
- Soportes laterales.
- Componentes de fijación suministrados por el fabricante.
No incluye torre, mástil, cable coaxial principal, protector contra descargas ni instrumentos de medición.
