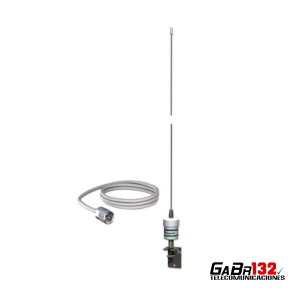

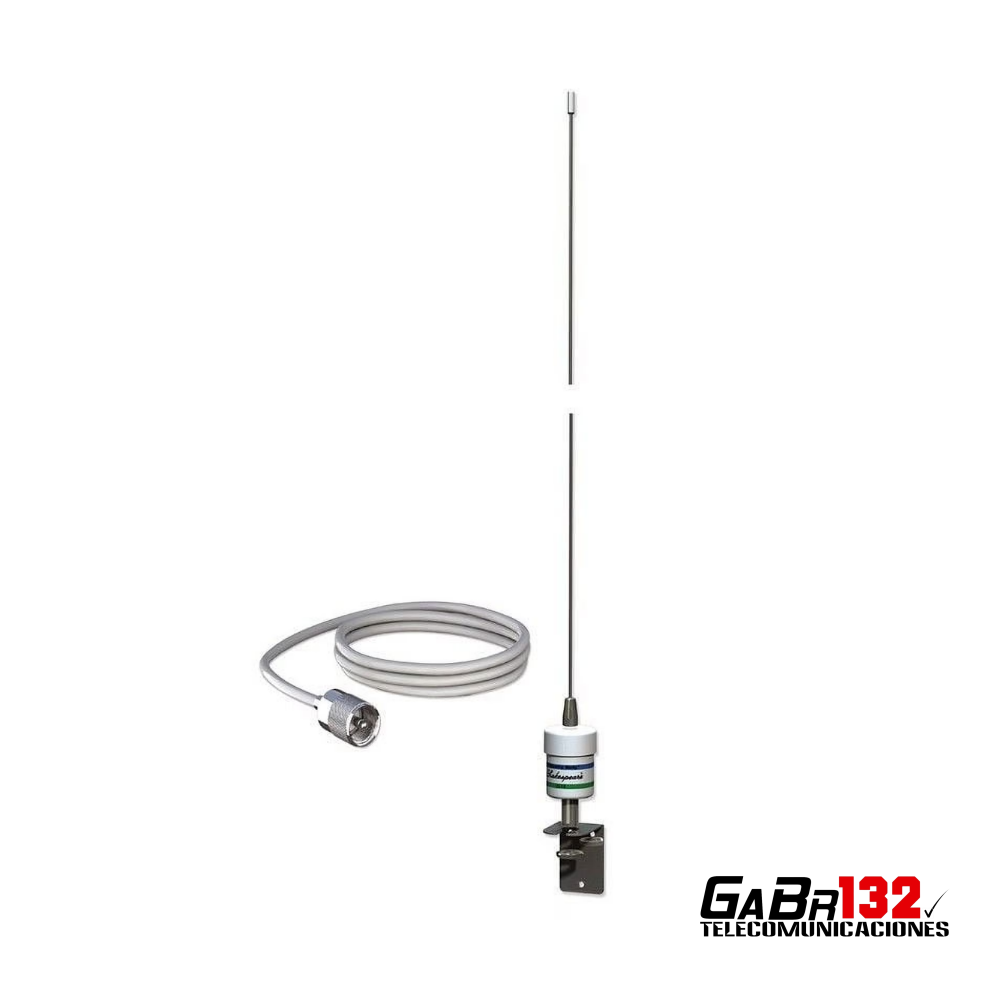

Antena Marina VHF Shakespeare Serie 5215 Squatty Body
La Shakespeare Serie 5215 es una antena marina VHF compacta, ligera y de perfil bajo, desarrollada especialmente para instalarse en la parte superior del mástil de embarcaciones a vela.
Su látigo de acero inoxidable mide aproximadamente 3 pies —91 centímetros— y proporciona una ganancia de 3 dB. Al instalarse en una posición elevada, permite aprovechar la altura del mástil para favorecer el alcance de las comunicaciones marítimas.
Modelos disponibles
Shakespeare 5215
- Incluye 1 antena marina VHF.
- Conexión SO-239.
- No incluye soporte metálico.
- No incluye cable coaxial.
- No incluye conectores PL-259.
Shakespeare 5215-C-X
- Incluye 1 antena marina VHF.
- Incluye tuerca de fijación.
- Incluye soporte metálico en L.
- Incluye 60 pies —aproximadamente 18,3 metros— de cable coaxial RG-8/X de baja pérdida.
- Incluye dos conectores PL-259.
Características técnicas
- Marca: Shakespeare.
- Serie: 5215 Squatty Body.
- Banda: VHF marina.
- Frecuencia nominal: 156–162 MHz.
- Ganancia: 3 dB.
- Longitud: 3 pies —aproximadamente 91 cm—.
- Potencia máxima: 50 W.
- ROE/SWR nominal: 1,5:1 a 156,8 MHz.
- Ancho de banda: 7 MHz dentro de una ROE de 2,0:1.
- Elemento radiante: látigo de acero inoxidable.
- Aplicación principal: instalación en el mástil de embarcaciones a vela.
- Montaje: depende de la versión seleccionada. El modelo 5215 no incluye soporte; el modelo 5215-C-X incluye soporte metálico en L.
Instalación
La antena debe instalarse verticalmente en el punto más alto posible del mástil, procurando mantenerla alejada de obstáculos, otras antenas y equipos eléctricos.
El modelo 5215 incluye únicamente la antena; el soporte de montaje, el cable coaxial y los conectores deben adquirirse por separado.
El modelo 5215-C-X incluye soporte metálico en L, 60 pies —aproximadamente 18,3 metros— de cable coaxial RG-8/X y dos conectores PL-259.
Antes de transmitir, se recomienda verificar la instalación, las conexiones y la relación de ondas estacionarias del sistema.
Importante
Revise cuidadosamente el modelo seleccionado antes de agregarlo al carrito. El contenido incluido cambia entre las versiones 5215 y 5215-C-X.
No incluye radio VHF, mástil, protector contra descargas, instrumentos de medición ni servicio de instalación.
