Conector N Macho Crimp para cables coaxiales RG-8 y RG-213
Conector coaxial N macho de montaje crimpado, destinado a instalaciones profesionales de radiocomunicación y radiofrecuencia.
Su sistema de instalación utiliza un contacto central y una férula que deben fijarse con una herramienta de crimpado y una matriz apropiadas para las dimensiones del cable y del conector seleccionado.
Esta publicación reúne dos alternativas de conector N macho crimp. Cada marca posee especificaciones y compatibilidades propias, por lo que debe seleccionarse de acuerdo con el cable utilizado.
RF Industries RFN10063E
Conector N macho crimp RF Industries para los siguientes cables y construcciones indicados por el proveedor:
- RG-8/U.
- RG-213/U.
- Grupo de cable E.
- Montaje mediante crimpado.
- Aislación de PTFE según descripción comercial del proveedor.
Esta alternativa resulta apropiada para instalaciones con cables RG-8/U o RG-213/U compatibles con las dimensiones del conector.
TCC RFN-10063I-TCC
Conector N macho crimp TCC, código del fabricante 11-111F-3-TGN.
Características informadas:
- Impedancia nominal de 50 ohmios.
- Instalación mediante crimpado.
- Aislante de PTFE.
- Contacto central dorado.
- Cuerpo con recubrimiento de níquel.
Compatibilidad declarada por el proveedor:
- RG-8.
- LMR-400.
- RG-213/U.
- RG-8A/U.
- Belden 8267.
- Belden 9251.
- Belden 9880.
- Belden 89880.
- Times AA-4478.
- Alpha 9008.
- Alpha 9213.
Comparación de alternativas
| Característica | RF Industries RFN10063E | TCC RFN-10063I-TCC |
|---|---|---|
| Interfaz | N macho | N macho |
| Instalación | Crimpado | Crimpado |
| Cables principales | RG-8/U y RG-213/U | RG-8, LMR-400, RG-213/U y RG-8A/U |
| Aislación | PTFE según proveedor | PTFE |
| Contacto central | Según especificación del fabricante | Dorado |
| Cuerpo | Según especificación del fabricante | Niquelado |
| Impedancia declarada | Consultar ficha del fabricante | 50 ohmios |
Aplicaciones recomendadas
- Alimentadores de antenas.
- Estaciones base VHF y UHF.
- Repetidores.
- Equipos de radiocomunicación.
- Instalaciones de radiofrecuencia.
- Gabinetes y sistemas de telecomunicaciones.
- Enlaces entre equipos y antenas.
Compatibilidad con el cable
Antes de comprar, compruebe:
- Modelo exacto del cable.
- Diámetro exterior.
- Diámetro y construcción del conductor central.
- Diámetro del dieléctrico.
- Tipo y espesor del blindaje.
- Matriz requerida para el crimpado.
La denominación RG-8 por sí sola no garantiza la compatibilidad, ya que existen cables de esa familia con dimensiones y construcciones diferentes.
Instalación
La instalación debe realizarse con herramientas y matrices de crimpado compatibles. Una preparación o compresión incorrecta puede producir una fijación mecánica deficiente, pérdidas de señal o variaciones de impedancia.
Se recomienda que el montaje sea efectuado por personal con experiencia en conectores coaxiales.
Contenido
- 1 conector N macho crimp correspondiente a la marca seleccionada.
- Componentes de montaje suministrados con el modelo.
No incluye cable coaxial, herramienta, matriz de crimpado ni instrumentos de medición.

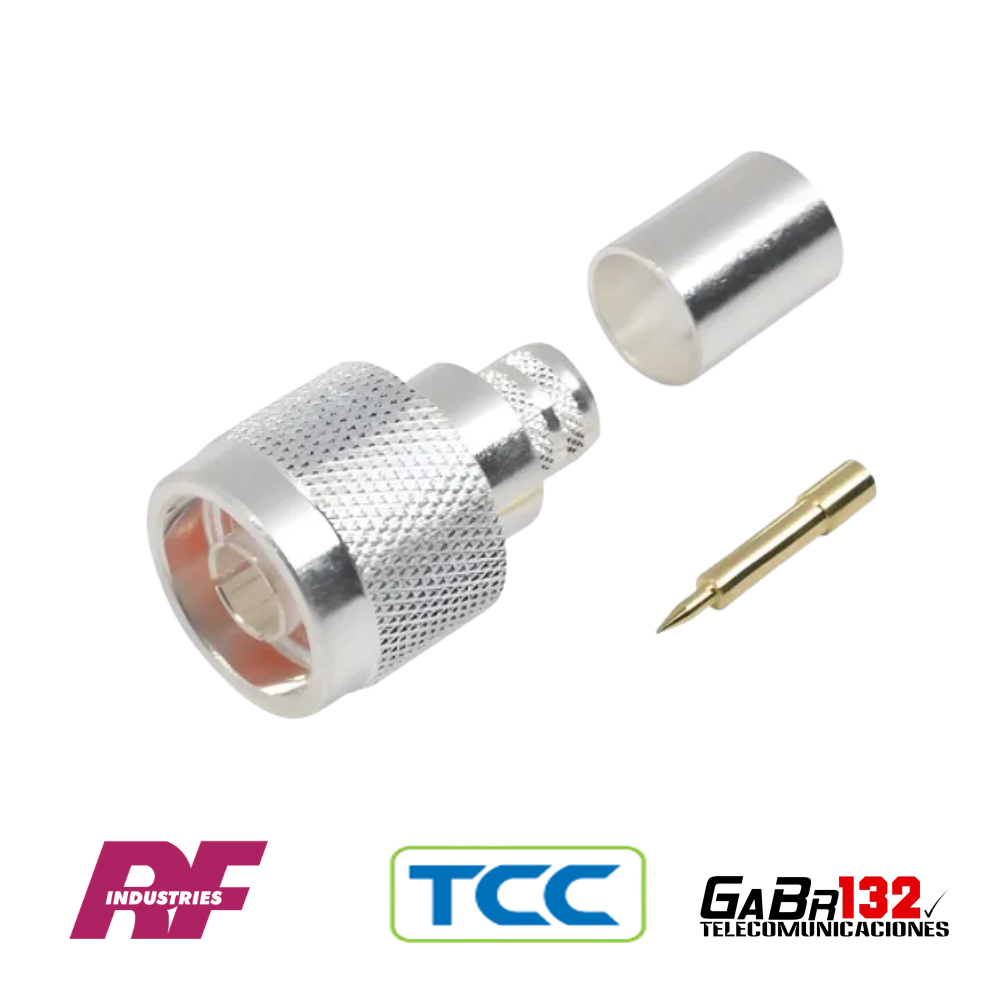

La imagen es referencial. La terminación y presentación del conector pueden variar ligeramente según la marca seleccionada.
