Antena Base UHF de Fibra de Vidrio Hustler HS6
La Hustler HS6 es una antena base colineal omnidireccional para sistemas profesionales de radiocomunicación que operan en la banda UHF. Está especialmente indicada para estaciones repetidoras, bases de comunicaciones e instalaciones que requieren cobertura estable y funcionamiento continuo.
Su conjunto radiante se encuentra protegido por una cubierta de fibra de vidrio resistente a la intemperie. La antena incorpora elementos conductores fabricados con aleación de cobre y un conector N hembra sellado, características orientadas a reducir pérdidas y proporcionar un desempeño confiable en instalaciones exteriores.
Esta publicación reúne dos versiones. Cada modelo trabaja dentro de un rango UHF determinado y debe seleccionarse según las frecuencias de transmisión y recepción del sistema.
Modelos disponibles
Hustler HS6-47090
- Banda: UHF.
- Rango de frecuencia: 470–490 MHz.
- Ganancia: 6 dBd, equivalente aproximadamente a 8,15 dBi.
- Longitud aproximada: 3,94 metros.
- Patrón de radiación: omnidireccional.
- Polarización: vertical.
- Impedancia: 50 ohms.
- ROE: inferior a 1,5:1.
- Potencia nominal máxima: 400 W.
- Conector: N hembra.
- Construcción exterior: fibra de vidrio.
Hustler HS6-49051
- Banda: UHF.
- Rango de frecuencia: 490–512 MHz.
- Ganancia: 6 dBd, equivalente aproximadamente a 8,15 dBi.
- Longitud aproximada: 3,81 metros.
- Patrón de radiación: omnidireccional.
- Polarización: vertical.
- Impedancia: 50 ohms.
- ROE: inferior a 1,5:1.
- Potencia nominal máxima: 400 W.
- Conector: N hembra.
- Construcción exterior: fibra de vidrio.
Características generales
- Antena base colineal para UHF.
- Ganancia omnidireccional de 6 dBd.
- Impedancia nominal de 50 ohms.
- Polarización vertical.
- Conector N hembra sellado.
- Cubierta exterior de fibra de vidrio.
- Elementos internos fabricados con aleación de cobre.
- Protección eléctrica mediante conexión a potencial de tierra en corriente continua.
- Diseño apto para instalaciones exteriores.
- Resistencia al viento declarada de hasta 241 km/h.
- Diámetro aproximado del radomo: 70 mm.
- Peso aproximado: 12,7 kg.
Aplicaciones recomendadas
- Estaciones repetidoras UHF.
- Sistemas profesionales de radiocomunicación.
- Redes comerciales e industriales.
- Sistemas de seguridad y operaciones.
- Infraestructura de comunicaciones para cobertura de área.
- Instalaciones permanentes expuestas a condiciones ambientales exigentes.
Selección e instalación
Seleccione el modelo cuyas frecuencias de transmisión y recepción se encuentren dentro del rango correspondiente. La HS6-47090 y la HS6-49051 son antenas distintas; ninguna de ellas es una antena ajustable que cubra de 470 a 512 MHz en una sola unidad.
Debido a su longitud, peso y carga al viento, debe instalarse sobre una torre o mástil con capacidad estructural adecuada. Se recomienda utilizar cable coaxial de 50 ohms, conector N macho compatible, protección contra descargas y una puesta a tierra correctamente dimensionada.
Antes de transmitir, debe comprobarse la relación de ondas estacionarias con instrumental apropiado. La instalación debe ser realizada por personal con experiencia en sistemas de radiofrecuencia y trabajo en altura.
Contenido
- 1 antena base Hustler HS6 correspondiente al modelo seleccionado.
- Elementos de fijación suministrados por el fabricante.
No incluye torre, mástil, cable coaxial, conector para el cable, protector contra descargas ni instrumentos de medición.

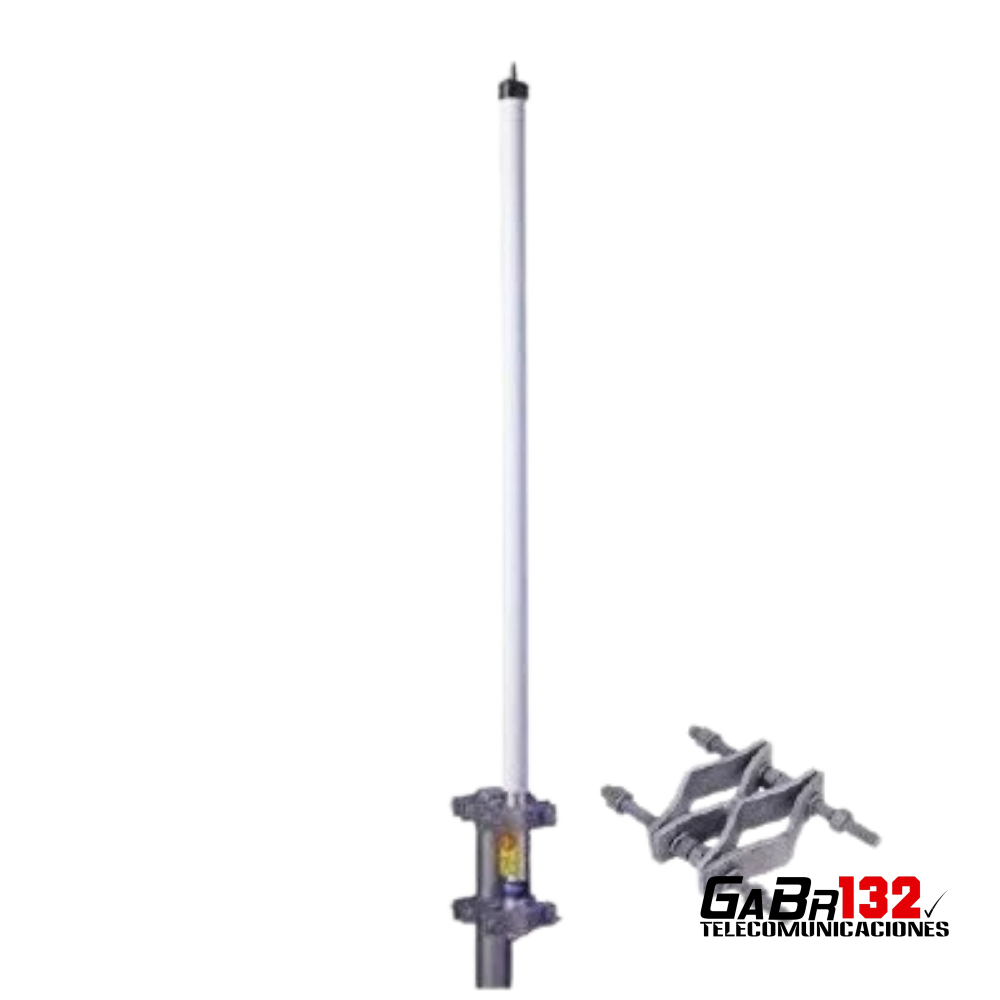

La imagen es referencial. La longitud de la antena cambia según la variación seleccionada.
