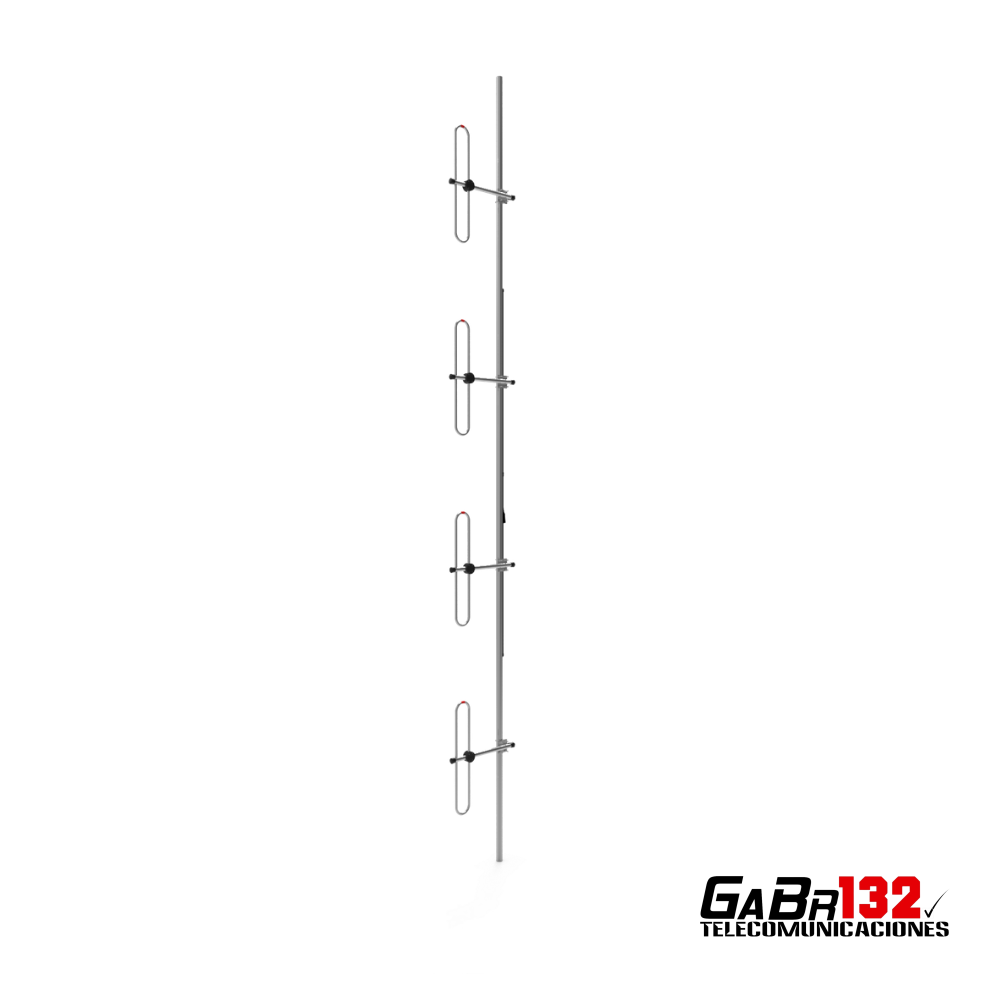

Antena Base VHF de 4 Dipolos SL SLCOLV-4
La SL SLCOLV-4 es una antena base colineal VHF compuesta por cuatro dipolos doblados, desarrollada para estaciones repetidoras, sistemas de radiocomunicación profesional y otras instalaciones que requieren operación continua y un patrón de cobertura configurable.
Los dipolos pueden orientarse para obtener cobertura omnidireccional, bidireccional u offset. Esta flexibilidad permite adaptar la antena a la distribución geográfica de las estaciones, concentrando la señal hacia sectores determinados cuando la instalación lo requiera.
La serie se encuentra disponible en cinco versiones que, en conjunto, cubren frecuencias entre 142 y 176 MHz. Debe seleccionarse el modelo cuyo rango contenga las frecuencias de transmisión y recepción del sistema.
Cada variación corresponde a una antena diferente; no se trata de una única antena ajustable libremente entre 142 y 176 MHz.
Modelos disponibles
- SLCOLV-142 (D): 142–150 MHz — código 603257.
- SLCOLV-148 (A): 148–162 MHz — código 603245.
- SLCOLV-165 (C): 155–165 MHz — código 603252.
- SLCOLV-159 (B): 159–174 MHz — código 603250.
- SLCOLV-176 (E): 168–176 MHz — código 603258.
Características eléctricas
- Banda: VHF.
- Tipo: colineal de cuatro dipolos doblados.
- Configuración: omnidireccional, bidireccional u offset.
- Ganancia omnidireccional: 8,7 dBi.
- Ganancia bidireccional: 8 dBi.
- Ganancia offset: 10 dBi.
- Polarización: vertical.
- Banda pasante declarada: 14 MHz.
- Apertura vertical: 6°.
- Apertura horizontal declarada: 180°.
- Potencia máxima: 350 W.
- Impedancia nominal: 50 ohms.
- ROE/VSWR: inferior a 1,5:1.
- Conector: UHF hembra.
- Conector N hembra: opcional.
- Puesta a tierra: DC a tierra directo.
Características mecánicas
- Material de los elementos radiantes: aluminio de 9,5 mm.
- Longitud total aproximada: 6 metros.
- Dimensiones declaradas: 6.000 × 330 × 65 mm.
- Diámetro de la góndola: 51 mm.
- Peso aproximado: 15,5 kg.
- Área expuesta: 0,496 m².
- Carga de viento: 200 N.
- Velocidad máxima del viento: 160 km/h.
- Fijación: abrazaderas tipo U galvanizadas.
Configuración de cobertura
La ganancia y el patrón de radiación dependen de la orientación de los cuatro dipolos:
- Omnidireccional: cobertura alrededor de la instalación, con ganancia declarada de 8,7 dBi.
- Bidireccional: concentra la cobertura principalmente en dos direcciones opuestas, con ganancia declarada de 8 dBi.
- Offset: concentra la radiación hacia un sector determinado, con ganancia declarada de 10 dBi.
La orientación definitiva debe establecerse considerando la ubicación de la torre, las estaciones que se desea cubrir, el relieve y los obstáculos existentes.
Aplicaciones recomendadas
- Estaciones repetidoras VHF.
- Sistemas profesionales de radiocomunicación.
- Redes de seguridad y emergencia.
- Sistemas de despacho de alto tráfico.
- Instalaciones industriales y comerciales.
- Cobertura sectorizada, bidireccional u omnidireccional.
Instalación
Los elementos deben fijarse a la góndola con la marca o cinta de identificación orientada hacia arriba. Los cables de interconexión deben asegurarse adecuadamente y el conector exterior debe impermeabilizarse con cinta de alta fusión.
Debido a sus dimensiones, peso y carga de viento, esta antena requiere una estructura de soporte apropiada y debe ser instalada por personal especializado. Antes de transmitir se debe comprobar la relación de ondas estacionarias con instrumental adecuado.
Contenido
- 1 antena colineal SL SLCOLV-4 correspondiente al rango seleccionado.
- 4 dipolos doblados.
- 2 soportes universales para fijación de la antena colineal.
- Abrazaderas y componentes suministrados por el fabricante.
No incluye torre, mástil, cable coaxial principal, cinta aislante, cinta de alta fusión, protector contra descargas ni instrumentos de medición.
