Cable Coaxial COMKIT Serie CK de 50 Ohmios
La Serie CK de COMKIT está compuesta por cables coaxiales unifilares semiflexibles destinados a instalaciones profesionales de radiocomunicación y radiofrecuencia.

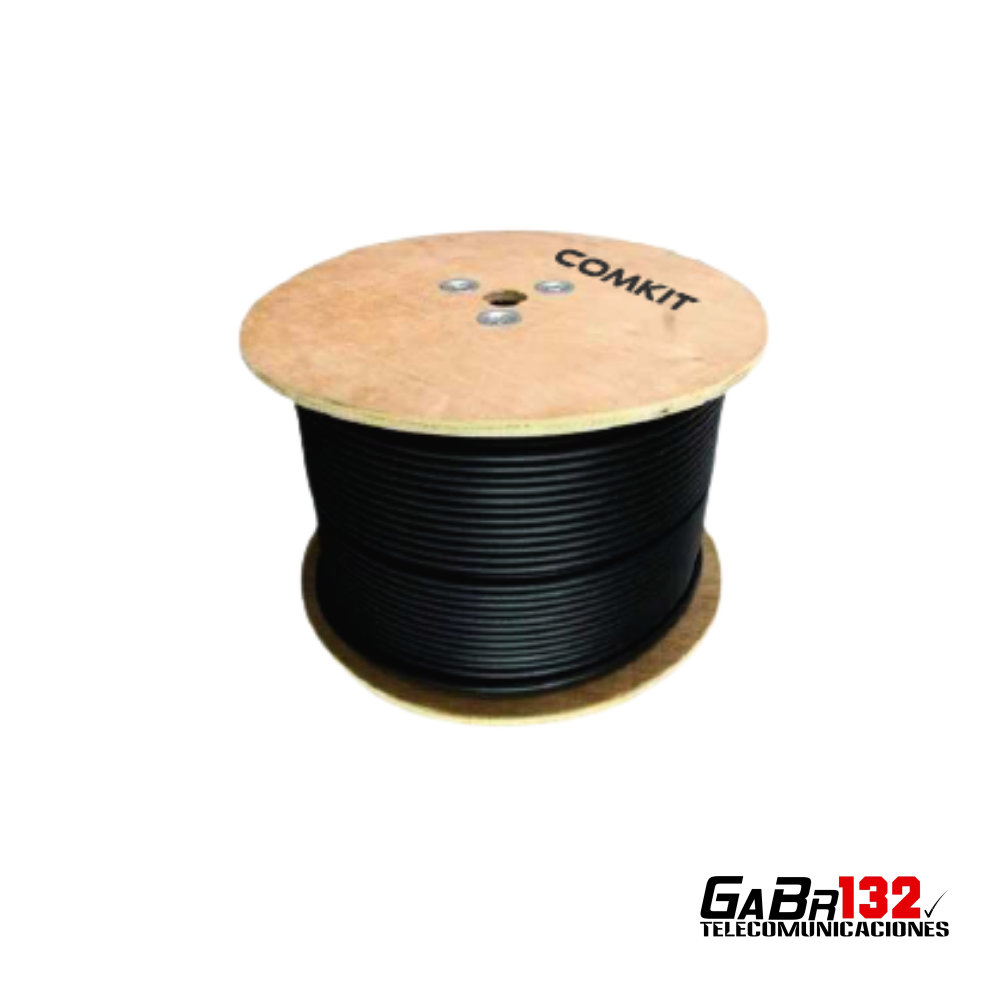

Esta publicación corresponde a la presentación en carrete completo de 305 metros y permite seleccionar entre tres modelos, según el diámetro y el nivel de atenuación requerido:
- COMKIT CK-195: 1/4″.
- COMKIT CK-400: 3/8″.
- COMKIT CK-600: 1/2″.
A medida que aumenta el diámetro del cable, disminuye la atenuación de la señal. Por este motivo, los modelos de mayor tamaño son más apropiados para tendidos extensos o sistemas que operan en frecuencias elevadas.
Construcción para instalaciones profesionales
Los cables COMKIT Serie CK incorporan un conductor central unifilar de aluminio recubierto en cobre, combinado con un dieléctrico de espuma de polietileno.
Su estructura incluye:
- Conductor central unifilar.
- Dieléctrico de espuma de polietileno.
- Doble sistema de blindaje mediante lámina y malla trenzada.
- Cubierta protectora de PVC negro.
- Construcción semiflexible para instalaciones permanentes.
El sistema de blindaje ofrece una efectividad superior a 90 dB, ayudando a proteger la señal frente a interferencias electromagnéticas externas.
Cubierta resistente para uso exterior
La cubierta negra de PVC está diseñada para soportar las condiciones habituales de instalaciones exteriores y ambientes profesionales.
Según la información entregada por el fabricante, presenta resistencia frente a:
- Radiación ultravioleta.
- Altas temperaturas.
- Grasa y aceite.
- Sustancias químicas.
- Agua salada.
- Abrasión.
El rango de temperatura de operación informado es de −30 °C a +70 °C.
Modelos disponibles
| Modelo | Espesor | Diámetro exterior | Presentación |
|---|---|---|---|
| CK-195 | 1/4″ | 4,95 mm | Carrete de 305 metros |
| CK-400 | 3/8″ | 10,29 mm | Carrete de 305 metros |
| CK-600 | 1/2″ | 14,99 mm | Carrete de 305 metros |
Comparación técnica
| Característica | CK-195 | CK-400 | CK-600 |
|---|---|---|---|
| Espesor comercial | 1/4″ | 3/8″ | 1/2″ |
| Diámetro exterior | 4,95 mm | 10,29 mm | 14,99 mm |
| Conductor central | 0,94 mm | 2,74 mm | 4,47 mm |
| Impedancia | 50 Ω | 50 Ω | 50 Ω |
| Capacitancia | 83,3 pF/m | 78,4 pF/m | 76,64 pF/m |
| Velocidad de propagación | 80 % | 78,4 % | 87 % |
| Pérdida de retorno | >20 dB | >18 dB | >20 dB |
| Blindaje | >90 dB | >90 dB | >90 dB |
| Radio mínimo de curvatura | 50 mm | 200 mm | 200 mm |
| Presentación | 305 m | 305 m | 305 m |
Comparación de atenuación
Valores declarados por el fabricante por cada 100 metros:
| Frecuencia | CK-195 | CK-400 | CK-600 |
|---|---|---|---|
| 150 MHz | 14,6 dB | 5,6 dB | 4,0 dB |
| 220 MHz | 17,7 dB | 9,7 dB | 4,9 dB |
| 450 MHz | 25,5 dB | 13,8 dB | 7,1 dB |
| 900 MHz | 36,5 dB | 18,5 dB | 10,3 dB |
| 1500 MHz | 47,7 dB | 20,1 dB | 13,6 dB |
| 1800 MHz | 52,5 dB | 21,6 dB | 15,0 dB |
| 2000 MHz | 55,4 dB | 24,5 dB | 15,9 dB |
Los valores son nominales y pueden variar según la frecuencia, los conectores utilizados, las condiciones de instalación y la longitud total del tendido.
Aplicaciones recomendadas
- Instalación de antenas de radiocomunicación.
- Estaciones base VHF y UHF.
- Estaciones repetidoras.
- Duplexores y divisores de potencia.
- Equipos transmisores y receptores.
- Sistemas de radio móvil y fija.
- Enlaces y sistemas de radiofrecuencia.
- Instalaciones industriales y mineras.
- Infraestructura profesional de telecomunicaciones.
Selección del modelo
Seleccione CK-195 para instalaciones compactas, recorridos más cortos y espacios reducidos.
Seleccione CK-400 cuando necesite un equilibrio entre diámetro, facilidad de instalación y menor pérdida de señal.
Seleccione CK-600 para tendidos extensos o instalaciones donde resulte especialmente importante reducir la atenuación.
Modalidad de venta
- Unidad de venta: 1 carrete.
- Longitud por carrete: 305 metros.
- La cantidad seleccionada corresponde al número de carretes.
- El producto se entrega en su presentación completa, sin fraccionamiento.
Contenido
- 1 carrete de 305 metros del cable coaxial COMKIT seleccionado.
No incluye conectores, adaptadores, herramientas ni servicio de instalación.
