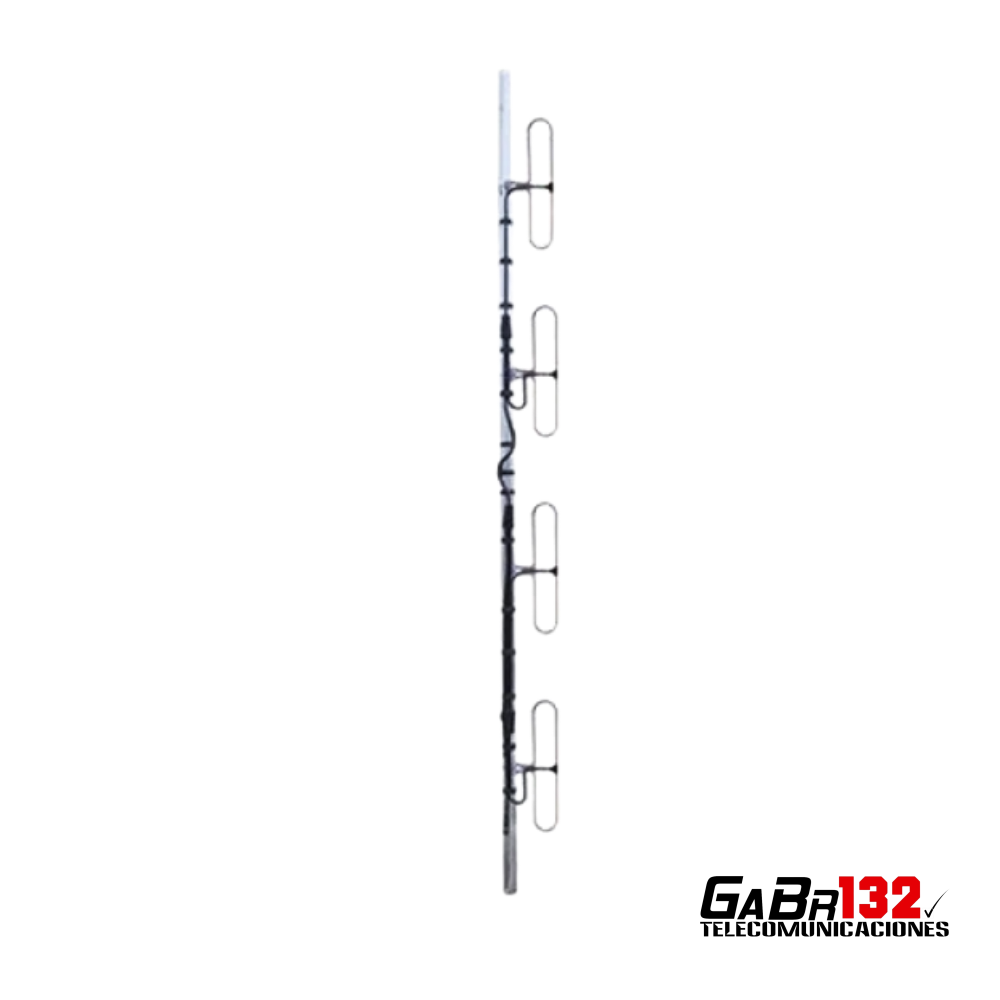

Antena Base VHF de 4 Dipolos ARS COLV-100/4
La ARS COLV-100/4 es una antena base colineal VHF de cuatro dipolos, diseñada para estaciones repetidoras y sistemas profesionales de radiocomunicación que requieren alta capacidad, buena cobertura y funcionamiento continuo.
Está fabricada en aluminio y posee un bajo ángulo de radiación, característica que favorece la cobertura en instalaciones de gran extensión y terrenos accidentados. Sus cuatro dipolos pueden orientarse de diferentes maneras para obtener un patrón omnidireccional, bidireccional o concentrado hacia un sector determinado.
La antena se encuentra disponible en cuatro versiones. Cada modelo trabaja dentro de un rango VHF específico y debe seleccionarse de acuerdo con las frecuencias de transmisión y recepción del sistema.
Este producto no corresponde a una única antena ajustable de 138 a 174 MHz. Cada variación representa una antena diferente.
Modelos disponibles
- COLV-100/4AX: 148–162 MHz — código ARS 502110.
- COLV-100/4BX: 160–174 MHz — código ARS 502115.
- COLV-100/4CX: 156–170 MHz — código ARS 502116.
- COLV-100/4DX: 138–154 MHz — código ARS 502109.
Características eléctricas
- Banda: VHF.
- Número de dipolos: 4.
- Impedancia nominal: 50 ohms.
- Potencia máxima: 350 W.
- ROE: igual o inferior a 1,5:1.
- Polarización: vertical.
- Conector: UHF hembra SO-239.
- Ángulo horizontal a media potencia: 210° a 167 MHz.
- Ángulo vertical a media potencia: 18° a 167 MHz.
Ganancia y configuración de los dipolos
- Configuración omnidireccional: aproximadamente 8,65 dBi.
- Configuración bidireccional: aproximadamente 8 dBi.
- Configuración sectorial u offset: hasta 11 dBi.
La cobertura y la ganancia efectiva dependen de la orientación de los dipolos, la posición respecto de la torre, la altura de instalación y las condiciones del emplazamiento.
Características mecánicas
- Material: aluminio.
- Longitud de la góndola: aproximadamente 6 metros.
- Diámetro de la góndola: 50,8 mm.
- Peso aproximado: 15,5 kg.
- Área expuesta al viento: 0,36 m².
- Viento de operación: igual o superior a 110 km/h.
- Supervivencia al viento: igual o superior a 200 km/h.
Aplicaciones recomendadas
- Estaciones repetidoras VHF.
- Sistemas de radiocomunicación de alto tráfico.
- Redes de seguridad y operaciones.
- Instalaciones industriales y comerciales.
- Sistemas que requieren orientar la cobertura hacia sectores determinados.
- Instalaciones en terrenos accidentados.
Selección e instalación
Seleccione el modelo verificando que las frecuencias de transmisión y recepción se encuentren dentro del rango correspondiente. La ubicación y orientación de los dipolos deben definirse de acuerdo con el patrón de cobertura requerido.
Debido a sus dimensiones, peso y carga al viento, esta antena requiere una estructura de soporte apropiada. La instalación debe ser realizada por personal especializado, considerando cálculo de carga, puesta a tierra, protección contra descargas e impermeabilización de la conexión coaxial.
Antes de transmitir, debe comprobarse la relación de ondas estacionarias con instrumental apropiado.
Contenido
- 1 antena ARS COLV-100/4 correspondiente al modelo seleccionado.
- 4 dipolos.
- Línea de alimentación y componentes suministrados por el fabricante.
No incluye torre, mástil, cable coaxial, conector para el cable, protector contra descargas ni instrumentos de medición.
La imagen es referencial. La instalación, orientación de los dipolos y comprobación del sistema deben ser realizadas por personal especializado.
