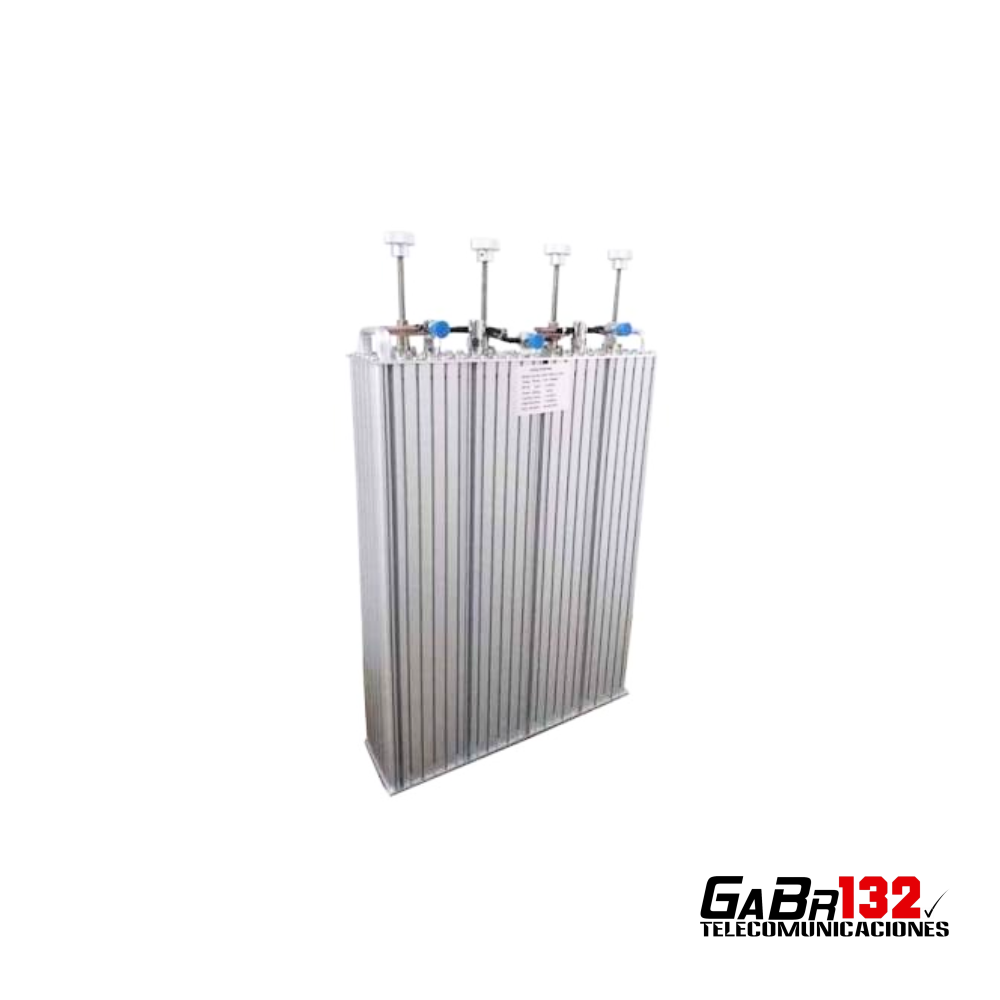

Duplexor VHF Sinclair Q2220E de 4 cavidades
El Sinclair Q2220E es un duplexor VHF profesional de cuatro cavidades, diseñado para permitir que un transmisor y un receptor compartan una misma antena en sistemas repetidores de radiocomunicación.
Opera en el rango de 138 a 174 MHz y utiliza una configuración pasa banda/rechazo de banda que ayuda a reducir interferencias, intermodulación, ruido del transmisor y desensibilización del receptor.
Su construcción incorpora cuatro cavidades de 4 pulgadas, conductores internos con acabado plateado, conectores N hembra y montaje para rack de 19 pulgadas. Está recomendado para sistemas VHF profesionales que requieren estabilidad, selectividad y alto aislamiento entre transmisión y recepción.
Características principales
- Duplexor profesional para sistemas repetidores VHF.
- Rango de frecuencia de 138 a 174 MHz.
- Configuración de cuatro cavidades.
- Dos cavidades para recepción y dos para transmisión.
- Filtros pasa banda/rechazo de banda de 1/4 de onda.
- Aislamiento mínimo de 70 dB.
- Pérdida de inserción máxima de 1,5 dB con una separación de 500 kHz.
- Potencia promedio máxima de entrada de 350 W.
- Impedancia nominal de 50 ohmios.
- Conectores de entrada y salida N hembra.
- Montaje compatible con rack estándar de 19 pulgadas.
- Conductores internos con acabado plateado.
- Temperatura de operación entre −40 °C y +60 °C.
Especificaciones técnicas
| Modelo | Q2220E | Marca | Sinclair Technologies | Rango de frecuencia | 138 a 174 MHz | Tipo de filtro | Pasa banda / rechazo de banda | Número de cavidades | 4 cavidades de 4 pulgadas | Configuración | 2 cavidades RX / 2 cavidades TX | Separación de frecuencia | 500 kHz | Aislamiento mínimo | 70 dB | Pérdida de inserción máxima | 1,5 dB a 500 kHz de separación | Potencia máxima | 350 W promedio | Impedancia | 50 ohmios | Conectores | N hembra | Montaje | Rack de 19 pulgadas | Dimensiones aproximadas | 106 × 483 × 770 mm | Peso aproximado | 12,7 kg | Temperatura de operación | −40 °C a +60 °C |
|---|
Aplicaciones recomendadas
- Repetidores de radiocomunicación VHF.
- Sistemas de seguridad y emergencia.
- Redes de comunicación para empresas e industrias.
- Instalaciones de telecomunicaciones profesionales.
- Sistemas ubicados en zonas con alta interferencia radioeléctrica.
Información requerida para el ajuste
Para configurar correctamente el duplexor es necesario informar:
- Frecuencia de transmisión del repetidor.
- Frecuencia de recepción del repetidor.
- Potencia de transmisión utilizada.
- Marca y modelo del repetidor, cuando corresponda.
Contenido
- 1 duplexor VHF Sinclair Q2220E.
No incluye antena, cable coaxial, conectores externos, repetidor, gabinete ni servicio de instalación.
