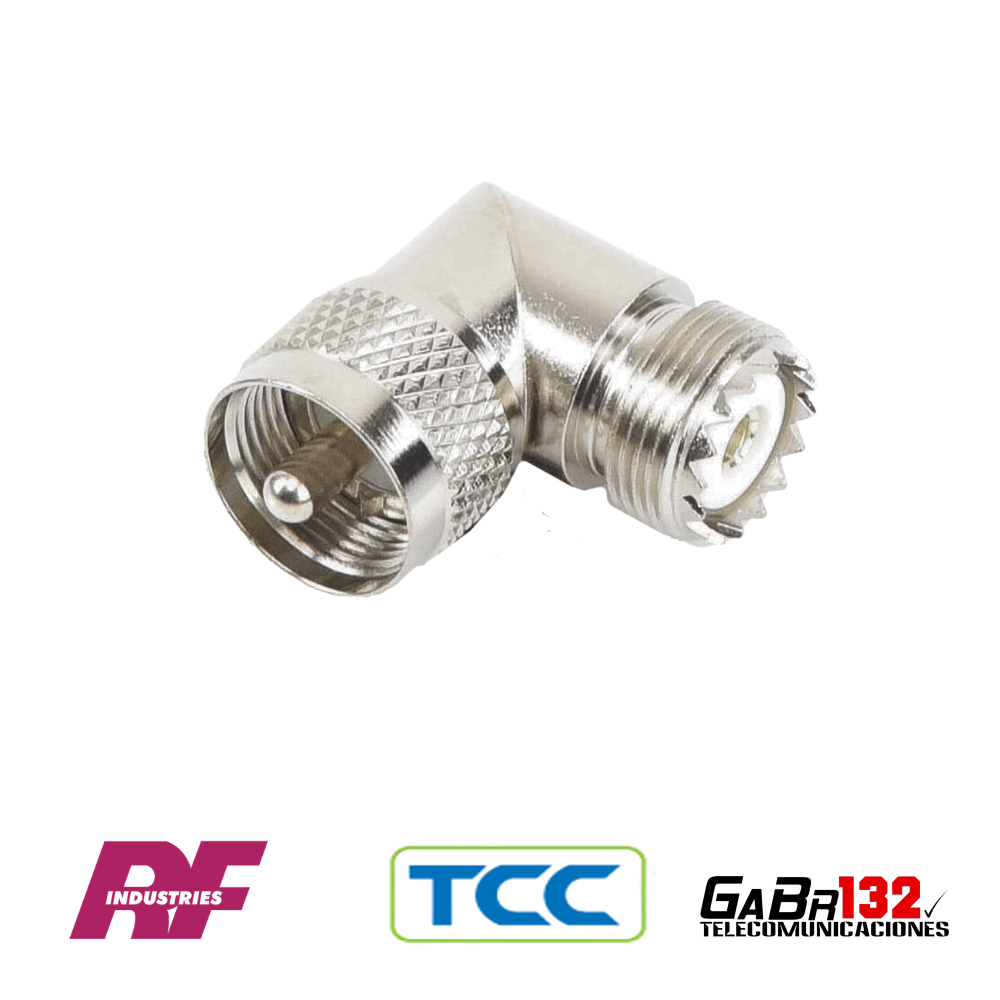

Adaptador PL-259 Macho a UHF Hembra en Ángulo de 90°
Adaptador coaxial en ángulo recto diseñado para cambiar la orientación de una conexión UHF sin modificar su familia de interfaz.
El extremo PL-259/UHF macho se conecta a una entrada UHF hembra SO-239 del equipo. El extremo UHF hembra del adaptador recibe el PL-259 macho del cable coaxial.
Esta configuración permite que el cable salga lateralmente, lo que resulta útil cuando existe poco espacio detrás del equipo o cuando una conexión recta produciría una curvatura demasiado pronunciada.
Esta publicación reúne dos alternativas comerciales: RF Industries y TCC.
RF Industries RFU-532
Adaptador UHF macho a UHF hembra en ángulo de 90° fabricado por RF Industries.
Características principales:
- Marca: RF Industries.
- Modelo: RFU-532.
- Tipo: adaptador coaxial de la misma serie.
- Extremo 1: PL-259/UHF macho.
- Extremo 2: UHF hembra SO-239.
- Formato: ángulo recto de 90°.
- Cuerpo metálico con recubrimiento de níquel.
- Contacto central con recubrimiento de plata.
- Aislante de Delrin.
- Acoplamientos roscados.
- No requiere soldadura ni crimpado.
Las características principales están informadas por RF Industries.
TCC RFU-532-P-TCC
Adaptador coaxial TCC de UHF macho a UHF hembra en ángulo de 90°.
Características informadas:
- Marca: TCC.
- Modelo comercial: RFU-532-P-TCC.
- Código del fabricante: 17-15-TGS.
- Tipo: adaptador coaxial de la misma serie.
- Extremo 1: PL-259/UHF macho.
- Extremo 2: UHF hembra SO-239.
- Formato: ángulo recto de 90°.
- Cuerpo con recubrimiento de plata.
- Contacto central dorado.
- Aislante de PTFE/Teflón.
- Acoplamientos roscados.
- No requiere soldadura ni crimpado.
Comparación de alternativas
| Característica | RF Industries RFU-532 | TCC RFU-532-P-TCC |
|---|---|---|
| Extremo 1 | PL-259/UHF macho | PL-259/UHF macho |
| Extremo 2 | UHF hembra SO-239 | UHF hembra SO-239 |
| Formato | Ángulo de 90° | Ángulo de 90° |
| Cuerpo | Niquelado | Plateado |
| Contacto central | Plateado | Dorado |
| Aislante | Delrin | PTFE/Teflón |
| Instalación | Conexión roscada | Conexión roscada |
¿Qué permite conectar?
El extremo macho se conecta a:
- Entrada UHF hembra SO-239.
- Radio con conexión SO-239.
- Equipo o accesorio con UHF hembra.
El extremo hembra recibe:
- PL-259 macho.
- Cable coaxial terminado en PL-259.
- Conector UHF macho compatible.
Aplicaciones recomendadas
- Radios móviles y estaciones base.
- Equipos instalados junto a paredes o paneles.
- Gabinetes con profundidad limitada.
- Sistemas de antenas.
- Instalaciones VHF y UHF.
- Pruebas y mantenimiento.
- Reducción de curvas pronunciadas en el cable.
- Disminución de tensión mecánica sobre el conector del equipo.
Ventaja del formato en 90°
El adaptador permite orientar el cable lateralmente sin obligarlo a realizar una curva cerrada inmediatamente después del conector.
Esto puede ayudar a:
- Mejorar el orden de la instalación.
- Reducir la tensión sobre el cable.
- Evitar radios de curvatura demasiado pequeños.
- Aprovechar mejor el espacio detrás del equipo.
- Facilitar la conexión y desconexión.
El adaptador no debe utilizarse como soporte mecánico del cable.
Instalación
Enrosque el extremo PL-259/UHF macho del adaptador en la entrada SO-239 del equipo. Posteriormente, conecte el PL-259 macho del cable al extremo UHF hembra del adaptador.
No requiere soldadura, crimpado ni herramientas especiales.
Contenido
- 1 adaptador PL-259/UHF macho a UHF hembra en 90° correspondiente a la marca seleccionada.
No incluye cable coaxial, conectores adicionales, radio ni antena.
La imagen es referencial. La terminación y forma exterior pueden variar ligeramente según la marca seleccionada.
