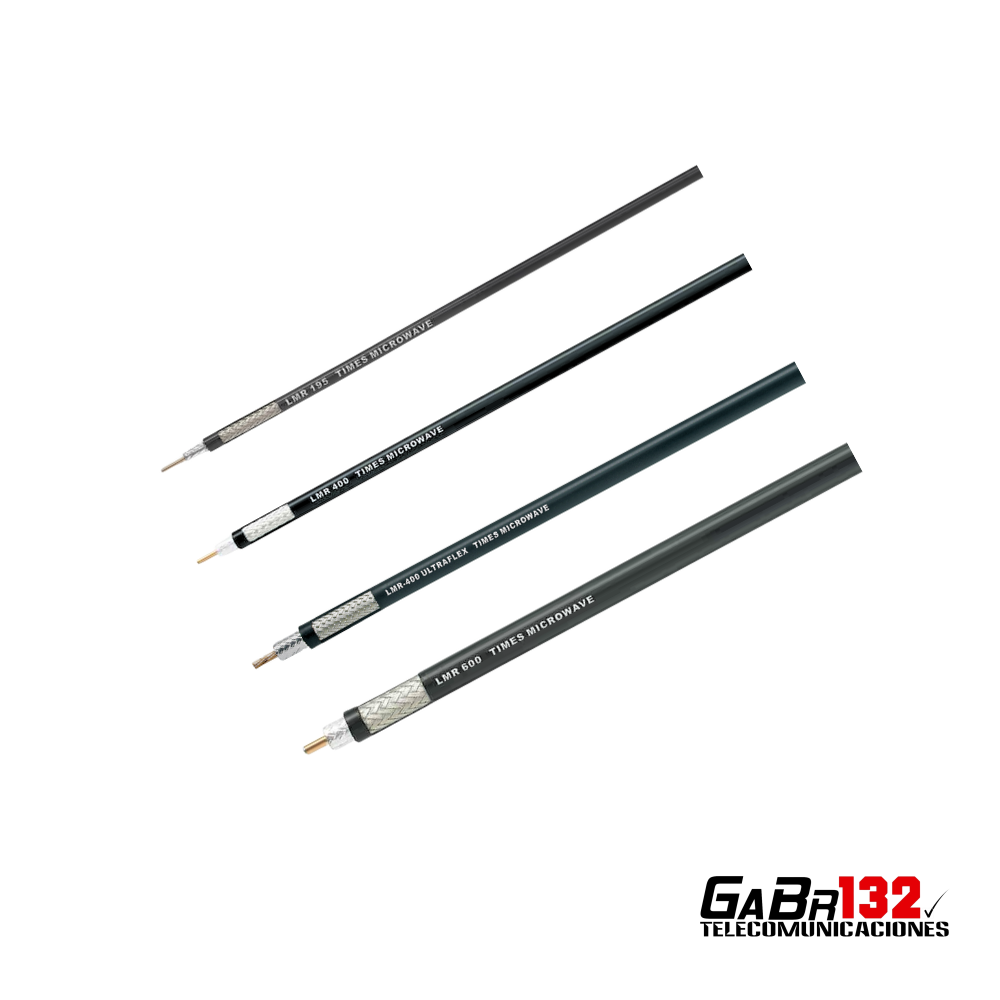

Cable Coaxial Original Times Microwave Systems Serie LMR®
La serie LMR® de Times Microwave Systems está compuesta por cables coaxiales profesionales de 50 ohmios, diseñados para sistemas de radiofrecuencia que requieren baja pérdida de señal, alta efectividad de blindaje, resistencia ambiental y facilidad de instalación.
Estos cables pueden utilizarse en sistemas de antenas, estaciones repetidoras, radiocomunicaciones, enlaces inalámbricos, infraestructura crítica y conexiones entre equipos RF.
LMR® es una marca registrada de Times Microwave Systems. Esta publicación corresponde exclusivamente a productos originales de ese fabricante y no utiliza la denominación LMR para identificar cables alternativos.
Construcción profesional de baja pérdida
La construcción de la serie LMR combina:
- Conductor central de cobre o cobre revestido, según el modelo.
- Dieléctrico de espuma de polietileno.
- Primera pantalla mediante cinta de aluminio.
- Malla exterior de cobre estañado.
- Cubierta exterior resistente a condiciones ambientales.
- Impedancia nominal de 50 ohmios.
- Frecuencia máxima declarada de 8 GHz.
- Efectividad de blindaje superior a 90 dB.
Las versiones estándar emplean conductor central sólido y cubierta de polietileno. La versión LMR-400-UF incorpora conductor multifilar y cubierta TPE para proporcionar mayor flexibilidad.

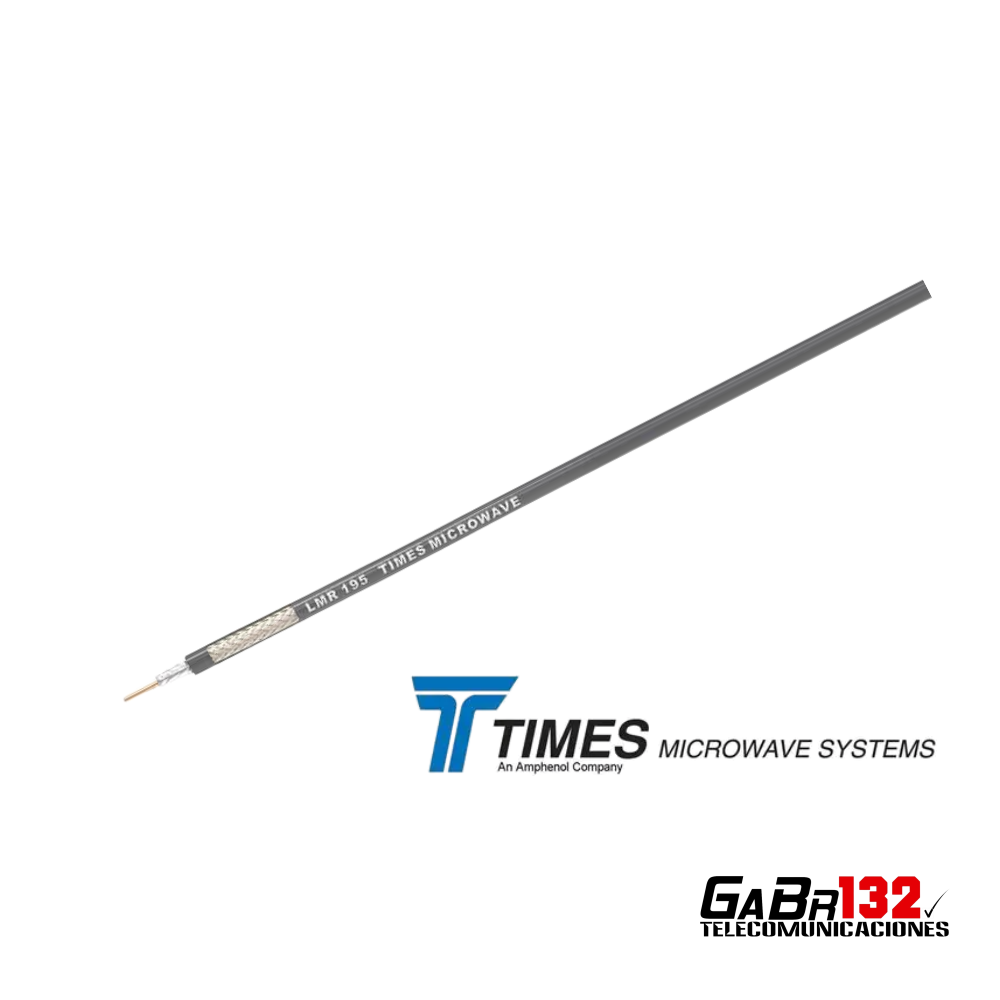

LMR-195 — compacto y flexible
El LMR-195 es el modelo más compacto de esta selección. Posee un diámetro exterior de aproximadamente 4,95 mm y está recomendado para tendidos cortos, puentes de conexión, antenas móviles y espacios donde se necesita un cable fácil de instalar.
Times Microwave Systems lo presenta como reemplazo directo de cables RG-58 y RG-142 en aplicaciones que requieren menores pérdidas.
Características principales:
- Impedancia: 50 ohmios.
- Diámetro exterior: 4,95 mm.
- Conductor central: cobre desnudo sólido de 0,94 mm.
- Cubierta estándar: polietileno negro.
- Radio mínimo de curvatura para instalación: 12,7 mm.
- Frecuencia máxima: 8 GHz.
- Velocidad de propagación: 80 %.
- Blindaje: superior a 90 dB.
- Temperatura de operación: −40 a +85 °C.
Información oficial del LMR-195
LMR-400 — baja pérdida para alimentadores RF
El LMR-400 posee un diámetro exterior aproximado de 10,29 mm y combina bajas pérdidas, construcción flexible y resistencia para instalaciones interiores y exteriores.
Está diseñado para alimentadores de antena, puentes entre equipos, cableado dentro de gabinetes y sistemas profesionales de radiofrecuencia. El fabricante lo presenta como alternativa de mejor desempeño frente a cables RG-8 y 9913.
Características principales:
- Impedancia: 50 ohmios.
- Diámetro exterior: 10,29 mm.
- Conductor central: sólido.
- Cubierta estándar: polietileno negro resistente a rayos UV.
- Radio mínimo de curvatura: 25,4 mm.
- Frecuencia máxima: 8 GHz.
- Velocidad de propagación: 84 %.
- Blindaje: superior a 90 dB.
- Temperatura de operación: −40 a +85 °C.
Información oficial del LMR-400

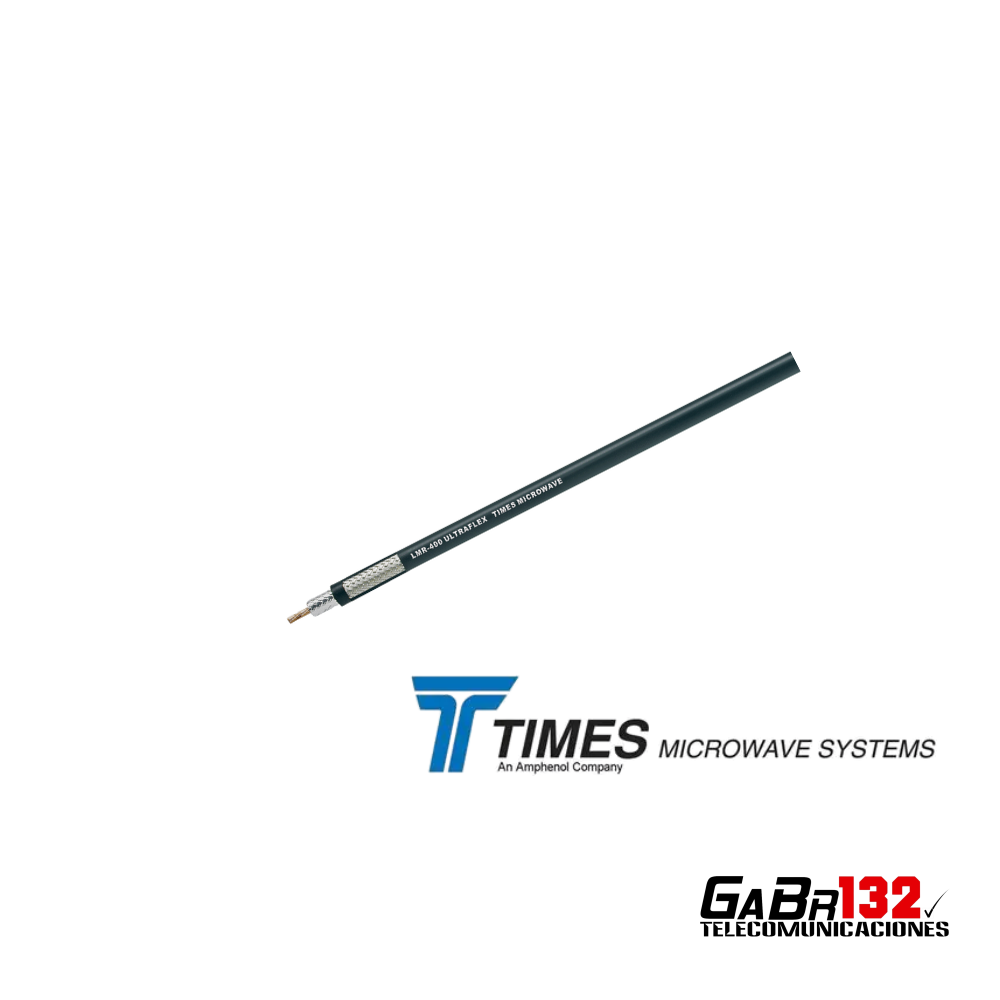

LMR-400-UF — versión ultraflexible
El LMR-400-UF conserva el diámetro exterior de 10,29 mm, pero incorpora un conductor central multifilar y una cubierta exterior de TPE.
Su construcción ultraflexible facilita la instalación en espacios reducidos, gabinetes, montajes móviles y recorridos que requieren curvas frecuentes.
Características principales:
- Impedancia: 50 ohmios.
- Diámetro exterior: 10,29 mm.
- Conductor central: multifilar.
- Cubierta: TPE negro.
- Construcción: ultraflexible.
- Radio mínimo de curvatura: 25,4 mm.
- Frecuencia máxima: 8 GHz.
- Temperatura de operación: −40 a +85 °C.
- Uso interior y exterior.
Información oficial del LMR-400-UF

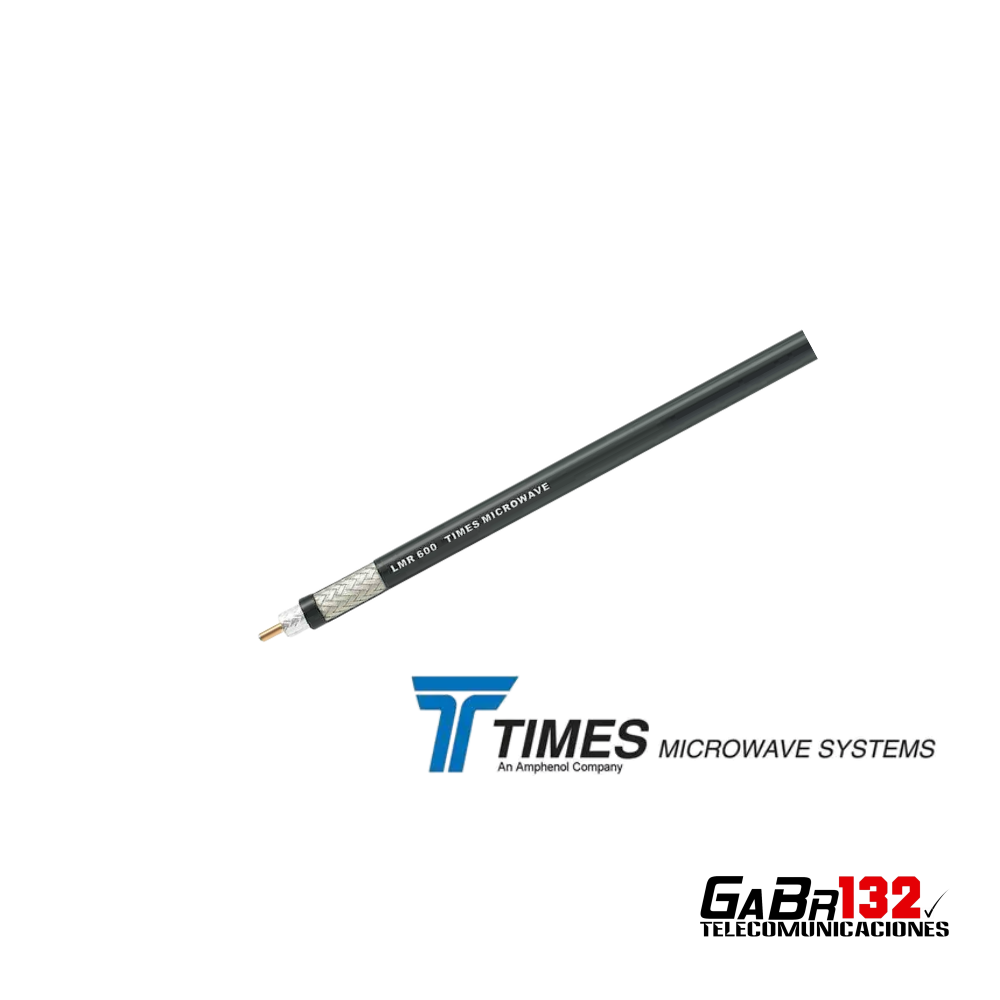

LMR-600 — menor atenuación para tendidos extensos
El LMR-600 posee un diámetro exterior aproximado de 14,99 mm. Su mayor sección permite reducir la atenuación en recorridos largos y aplicaciones donde la conservación de la señal resulta especialmente importante.
Está recomendado para alimentadores de antenas, estaciones repetidoras, enlaces RF e instalaciones profesionales de mayor exigencia.
Características principales:
- Impedancia: 50 ohmios.
- Diámetro exterior: 14,99 mm.
- Conductor central: sólido.
- Cubierta estándar: polietileno negro resistente a rayos UV.
- Radio mínimo de curvatura: 38,1 mm.
- Frecuencia máxima: 8 GHz.
- Blindaje: superior a 90 dB.
- Temperatura de operación: −40 a +85 °C.
| Característica | LMR-195 | LMR-400 | LMR-400-UF | LMR-600 |
|---|---|---|---|---|
| Impedancia | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Diámetro exterior | 4,95 mm | 10,29 mm | 10,29 mm | 14,99 mm |
| Conductor central | Sólido | Sólido | Multifilar | Sólido |
| Cubierta estándar | PE | PE | TPE | PE |
| Construcción | Flexible | Flexible | Ultraflexible | Flexible |
| Radio mínimo de curvatura | 12,7 mm | 25,4 mm | 25,4 mm | 38,1 mm |
| Frecuencia máxima | 8 GHz | 8 GHz | 8 GHz | 8 GHz |
| Temperatura de operación | −40 a +85 °C | −40 a +85 °C | −40 a +85 °C | −40 a +85 °C |
| Aplicación principal | Tendido corto | Uso profesional general | Curvas y movimiento | Tendido extenso |
Selección del modelo
Seleccione LMR-195 cuando necesite:
- Un cable compacto.
- Conexiones cortas.
- Mayor facilidad de instalación.
- Antenas móviles o puentes RF.
Seleccione LMR-400 cuando necesite:
- Baja pérdida con un diámetro intermedio.
- Alimentadores de antena.
- Instalaciones fijas interiores o exteriores.
- Una solución profesional de uso general.
Seleccione LMR-400-UF cuando necesite:
- Conductor central multifilar.
- Mayor flexibilidad.
- Curvas frecuentes o espacios reducidos.
- Conexiones móviles o dentro de gabinetes.
Seleccione LMR-600 cuando necesite:
- Menor atenuación.
- Tendidos de mayor longitud.
- Mayor sección de cable.
- Instalaciones RF de mayor exigencia.
Aplicaciones recomendadas
- Estaciones base VHF y UHF.
- Sistemas repetidores.
- Alimentadores de antenas.
- Enlaces de radiofrecuencia.
- Sistemas inalámbricos profesionales.
- Instalaciones móviles y fijas.
- Infraestructura crítica.
- Minería y operaciones en terreno.
- Gabinetes y salas de telecomunicaciones.
- Sistemas GPS y comunicaciones inalámbricas.
Compatibilidad con conectores
Cada modelo requiere conectores compatibles con su diámetro y construcción. Antes de seleccionar un conector se debe comprobar:
- Modelo exacto del cable.
- Diámetro exterior.
- Diámetro y construcción del conductor central.
- Sistema de montaje del conector.
- Interfaz requerida: N, UHF, BNC, TNC, SMA u otra.
Los conectores, herramientas de preparación y accesorios no están incluidos.
Disponibilidad
Actualmente, esta familia no se encuentra disponible para entrega inmediata. La importación, longitud, presentación, plazo y precio deben cotizarse previamente.
Para alternativas disponibles, consulte:
- Cable Coaxial COMKIT Serie CK.
- Cable Coaxial GABR132 Serie CX.
Estos productos pueden presentar dimensiones o aplicaciones semejantes, pero no deben denominarse LMR ni considerarse eléctricamente equivalentes sin comparar sus especificaciones completas.
