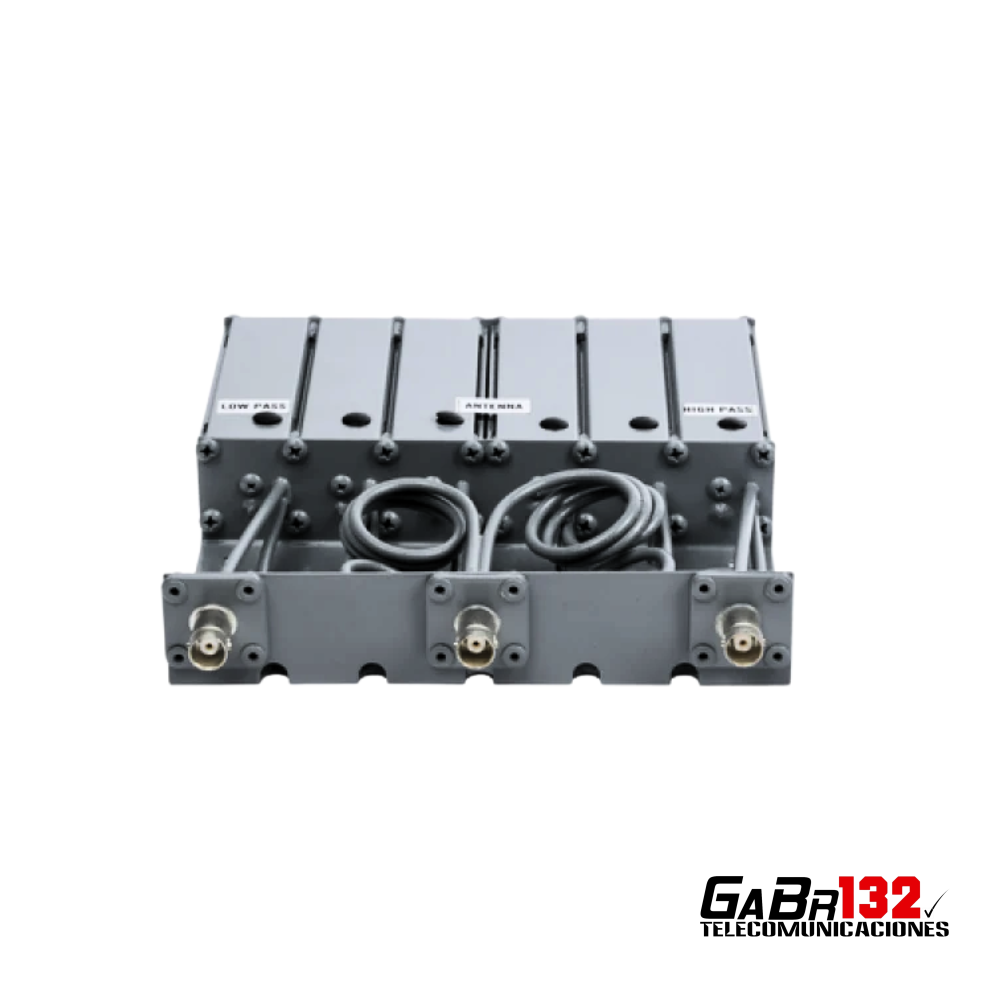

Duplexor compacto SYSCOM SYS-1533 VHF
El SYSCOM SYS-1533 es un duplexor compacto VHF de seis cavidades tipo rechazo de banda, diseñado para conectar el transmisor y el receptor de un sistema repetidor a una sola antena.
Su construcción compacta permite utilizarlo en repetidores y radios móviles de baja potencia instalados en espacios reducidos. Admite una potencia máxima de entrada de 50 W y requiere una separación entre las frecuencias de transmisión y recepción de 5 MHz como mínimo y 8 MHz como máximo.
Está disponible en tres versiones, cada una ajustable dentro de una subbanda VHF determinada:
- SYS-1533-1: ajustable entre 136 y 148 MHz.
- SYS-1533-2: ajustable entre 148 y 160 MHz.
- SYS-1533-3: ajustable entre 160 y 174 MHz.
Las fuentes comerciales de SYSCOM/EPCOM confirman estos tres modelos y especificaciones comunes: seis cavidades, separación de 5 a 8 MHz, potencia máxima de 50 W, pérdida máxima de inserción de 1,2 dB y aislamiento TX/RX de 80 dB.
Funcionamiento con una sola antena
El duplexor permite que el transmisor y el receptor trabajen simultáneamente utilizando una sola antena, proporcionando aislamiento entre ambas señales.
Para realizar el ajuste se deben identificar la frecuencia más baja y la frecuencia más alta del sistema. No importa cuál de ellas corresponda a transmisión o recepción; lo determinante es que ambas estén dentro del rango de la versión seleccionada y mantengan una separación comprendida entre 5 y 8 MHz.
Construcción compacta
El sistema utiliza resonadores helicoidales de cobre estañado, aislamiento interno de teflón y cavidades fabricadas en aluminio extruido 6063-T5. Sus cables internos conformables ayudan a reducir la pérdida de inserción y su estructura blindada proporciona protección frente a señales de radiofrecuencia externas.
Versiones disponibles
SYS-1533-1 — 136 a 148 MHz
Versión ajustable para sistemas VHF cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 136 a 148 MHz.
SYS-1533-2 — 148 a 160 MHz
Versión ajustable para sistemas VHF cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 148 a 160 MHz.
SYS-1533-3 — 160 a 174 MHz
Versión ajustable para sistemas VHF cuyas frecuencias de transmisión y recepción se encuentren dentro del rango de 160 a 174 MHz.
Características principales
- Duplexor compacto VHF.
- Configuración de seis cavidades.
- Diseño tipo rechazo de banda.
- Permite utilizar transmisión y recepción en una sola antena.
- Separación TX/RX de 5 a 8 MHz.
- Potencia máxima de entrada de 50 W.
- Pérdida máxima de inserción de 1,2 dB.
- Aislamiento entre transmisión y recepción de 80 dB.
- Relación de onda estacionaria máxima de 1,5:1.
- Impedancia de 50 ohmios.
- Conectores BNC hembra.
- Resonadores helicoidales de cobre estañado.
- Aislamiento interno de teflón.
- Cavidades de aluminio extruido 6063-T5.
- Dimensiones aproximadas de 159 × 31,8 × 216 mm.
- Peso aproximado de 0,92 kg.
- Rango de temperatura indicado en el instructivo: −10 a 60 °C.
Las dimensiones y el peso son los publicados para la serie compacta SYS-1533.
Aplicaciones recomendadas
- Repetidores VHF de baja potencia.
- Sistemas de radiocomunicación full dúplex.
- Instalaciones móviles o transportables.
- Sistemas que requieren compartir una antena.
- Proyectos con espacio reducido para filtrado de RF.
- Enlaces de comunicación con separación TX/RX entre 5 y 8 MHz.
Contenido
- 1 duplexor compacto SYSCOM SYS-1533 correspondiente al rango seleccionado.
- Cables internos de interconexión.
- No incluye antena.
- No incluye repetidor.
- No incluye cables coaxiales externos o jumpers para conectarlo al repetidor, salvo que se indique expresamente.
Importante
El duplexor debe ser ajustado específicamente a las frecuencias de operación del sistema antes de instalarlo. No basta con seleccionar el rango general.
Las dos frecuencias deben encontrarse dentro de la subbanda elegida y mantener una separación mínima de 5 MHz y máxima de 8 MHz. Una separación inferior puede producir problemas de funcionamiento en el repetidor.
Al tratarse de un filtro tipo rechazo de banda, este modelo no está diseñado para solucionar por sí solo problemas de desensibilización o interferencia en sitios con niveles elevados de radiofrecuencia. En instalaciones complejas se recomienda realizar previamente un estudio del sitio.
La instalación, ajuste y comprobación deben ser efectuados con instrumental adecuado por personal técnico especializado.
