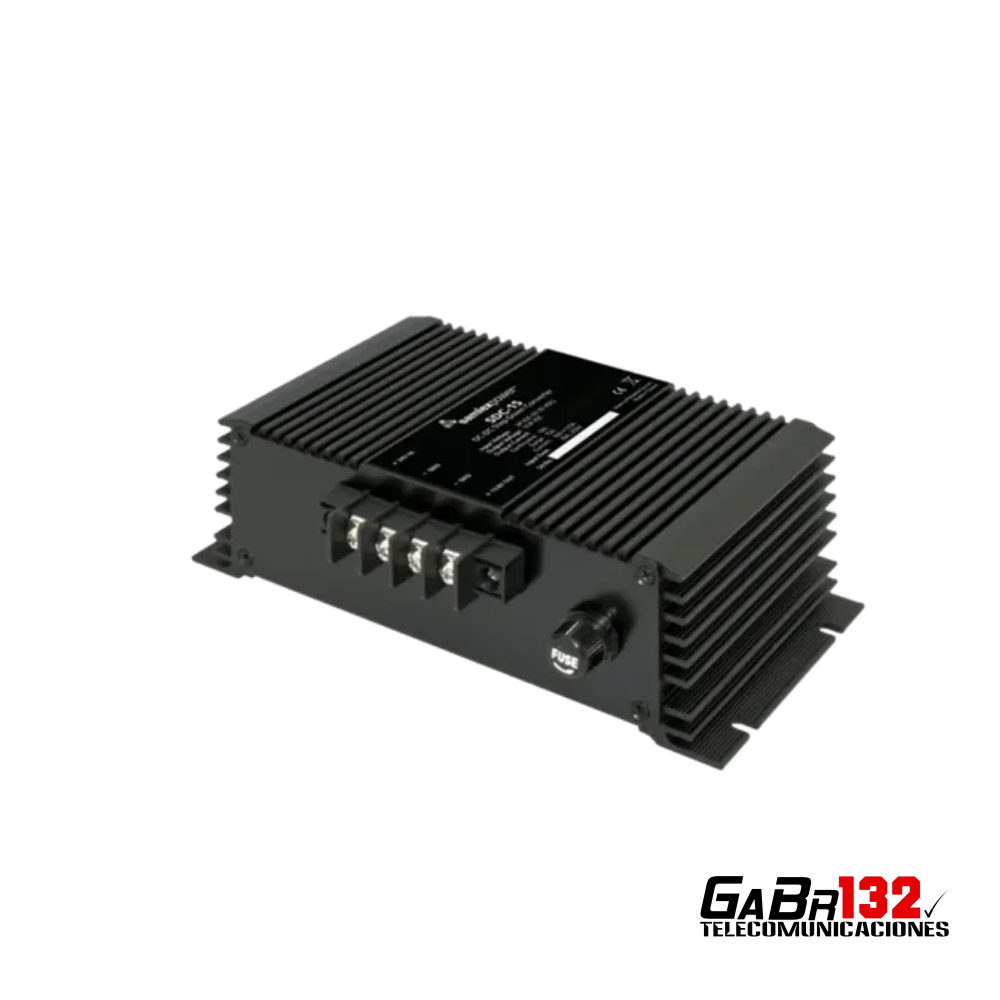

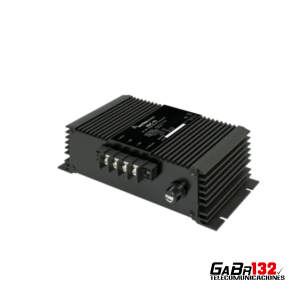

Conversor DC-DC Samlex Serie SDC de 24 a 12 V
Los conversores Samlex SDC-15 y SDC-23 reducen una alimentación nominal de 24 VDC a una salida estable y regulada de 13,8 VDC, permitiendo utilizar radios, equipos de telecomunicaciones y otros dispositivos de 12 V en vehículos o instalaciones que operan con sistemas eléctricos de 24 V.
Su diseño electrónico conmutado ofrece alta eficiencia, tamaño compacto y protección para aplicaciones profesionales. Son apropiados para camiones, buses, maquinaria pesada, embarcaciones, instalaciones industriales y sistemas de radiocomunicación.
El producto se ofrece con selección de corriente. El SDC-15 entrega 12 A continuos, mientras que el SDC-23 permite alimentar cargas de hasta 20 A continuos.
Modelos disponibles
SDC-15 — 12 A continuos / 15 A máximo
Recomendado para radios móviles, equipos de comunicación y cargas de consumo medio.
- Entrada: 20–35 VDC.
- Entrada nominal: 24 VDC.
- Salida regulada: 13,8 VDC.
- Corriente continua: 12 A.
- Corriente máxima: 15 A.
- Límite de corriente: aproximadamente 16 A.
- Eficiencia a carga máxima: superior al 88 %.
- Peso aproximado: 1 kg.
- Dimensiones: 198 × 122 × 60 mm.
SDC-23 — 20 A continuos / 23 A máximo
Recomendado para equipos de mayor consumo y sistemas profesionales que requieren más capacidad de corriente.
- Entrada: 20–35 VDC.
- Entrada nominal: 24 VDC.
- Salida regulada: 13,8 VDC.
- Corriente continua: 20 A.
- Corriente máxima: 23 A.
- Límite de corriente: aproximadamente 24 A.
- Eficiencia a carga máxima: superior al 88 %.
- Peso aproximado: 0,9 kg.
- Dimensiones: 198 × 122 × 60 mm.
Las capacidades señaladas coinciden con las especificaciones publicadas por Samlex América para el SDC-15 y el SDC-23.
Características principales
- Convierte sistemas de 24 VDC a 12 VDC nominales.
- Salida regulada de 13,8 VDC.
- Diseño electrónico conmutado de alta eficiencia.
- Protección contra sobrecarga y cortocircuito.
- Protección contra sobretensión de entrada y salida.
- Protección contra inversión de polaridad de entrada.
- Limitación de corriente compensada por temperatura.
- Diseño compacto y resistente.
- Refrigeración por convección natural.
- Terminales de conexión para instalación fija.
Importante: sistema no aislado
Estos conversores son no aislados galvánicamente. La entrada y la salida comparten el negativo, por lo que están diseñados para instalaciones con negativo común o negativo a tierra.
No deben utilizarse cuando la aplicación requiera aislamiento eléctrico entre la entrada y la salida.
Aplicaciones recomendadas
- Radios móviles VHF y UHF.
- Equipos de radiocomunicación.
- Camiones y buses con sistema de 24 V.
- Maquinaria pesada.
- Vehículos de emergencia.
- Embarcaciones.
- Sistemas industriales.
- Equipos electrónicos de 12 V instalados en vehículos de 24 V.
Instalación
El modelo debe seleccionarse considerando el consumo continuo y máximo del equipo conectado. Se deben utilizar cables con una sección adecuada, mantener la polaridad correcta e instalar fusibles externos próximos a la fuente de alimentación.
La instalación debe efectuarse en un lugar interior, ventilado y protegido de humedad, temperaturas excesivas y contacto directo con líquidos.
Se recomienda que la instalación sea realizada por personal técnico calificado.
Contenido
- 1 conversor DC-DC Samlex correspondiente al modelo seleccionado.
- Documentación del fabricante, cuando sea suministrada.
No incluye cables externos, terminales, fusibles de instalación ni accesorios adicionales.
