Antena Base UHF de Fibra de Vidrio Hustler HX10
La Hustler HX10 es una antena base colineal omnidireccional de alta ganancia, desarrollada para estaciones repetidoras y sistemas profesionales de radiocomunicación que operan en la banda UHF.
Su ganancia de 10 dBd, equivalente aproximadamente a 12,15 dBi, permite concentrar el patrón de radiación en el plano horizontal. Esta característica favorece la cobertura en instalaciones que requieren alcanzar áreas extensas desde una estación fija elevada.
Los elementos radiantes y la línea de alimentación están protegidos por una cubierta exterior de fibra de vidrio. La antena incorpora un conector N hembra sellado y un sistema de protección eléctrica conectado al potencial de tierra de la estructura de soporte.
Esta publicación reúne dos modelos. Cada alternativa corresponde a una antena fabricada para un rango UHF determinado.
Modelos disponibles
Hustler HX10-47090
- Banda: UHF.
- Rango de frecuencia: 470–490 MHz.
- Ganancia: 10 dBd, aproximadamente 12,15 dBi.
- Potencia máxima declarada: 600 W.
- Impedancia: 50 ohms.
- ROE: inferior a 1,5:1.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Conector: N hembra.
- Longitud aproximada: 5 metros.
- Cubierta exterior: fibra de vidrio.
Hustler HX10-49051
- Banda: UHF.
- Rango de frecuencia: 490–512 MHz.
- Ganancia: 10 dBd, aproximadamente 12,15 dBi.
- Potencia máxima declarada: 600 W.
- Impedancia: 50 ohms.
- ROE: inferior a 1,5:1.
- Polarización: vertical.
- Patrón de radiación: omnidireccional.
- Conector: N hembra.
- Longitud aproximada: 4,5 metros.
- Cubierta exterior: fibra de vidrio.
Características generales
- Antena base colineal para UHF.
- Alta ganancia omnidireccional de 10 dBd.
- Impedancia nominal de 50 ohms.
- Polarización vertical.
- Conector N hembra sellado.
- Cubierta exterior de fibra de vidrio.
- Elementos internos fabricados con aleación de cobre.
- Protección eléctrica mediante conexión a potencial de tierra.
- Diseño resistente para instalaciones exteriores.
- Resistencia al viento declarada de hasta 241 km/h.
- Diámetro aproximado del radomo: 70 mm.
- Peso aproximado: 12,7 kg.
Aplicaciones recomendadas
- Estaciones repetidoras UHF.
- Sistemas profesionales de radiocomunicación.
- Redes comerciales e industriales.
- Sistemas de seguridad y operaciones.
- Infraestructura de comunicaciones de amplia cobertura.
- Instalaciones fijas ubicadas en torres o emplazamientos elevados.
Consideraciones sobre la ganancia
La ganancia de 10 dBd se consigue concentrando el patrón de radiación vertical. Esto puede favorecer la cobertura horizontal desde sitios elevados, pero no garantiza mejores resultados en todos los emplazamientos.
La altura de instalación, el relieve, los obstáculos, la inclinación de la antena y las pérdidas del sistema coaxial pueden modificar considerablemente la cobertura efectiva.
Selección e instalación
Seleccione la variación cuyas frecuencias de transmisión y recepción se encuentren dentro del rango indicado. La HX10-47090 y la HX10-49051 son antenas diferentes; ninguna cubre por sí sola todo el rango de 470 a 512 MHz.
Debido a su longitud, peso y carga al viento, requiere una torre o mástil con capacidad estructural apropiada. Debe utilizarse cable coaxial de 50 ohms, conector N macho compatible, protección contra descargas y un sistema de puesta a tierra correctamente dimensionado.
Antes de transmitir, debe comprobarse la relación de ondas estacionarias con instrumental adecuado. La instalación debe ser realizada por personal especializado en sistemas de radiofrecuencia y trabajo en altura.
Contenido
- 1 antena base Hustler HX10 correspondiente al modelo seleccionado.
- Elementos de montaje suministrados por el fabricante.
No incluye torre, mástil, cable coaxial, conector para el cable, protector contra descargas ni instrumentos de medición.

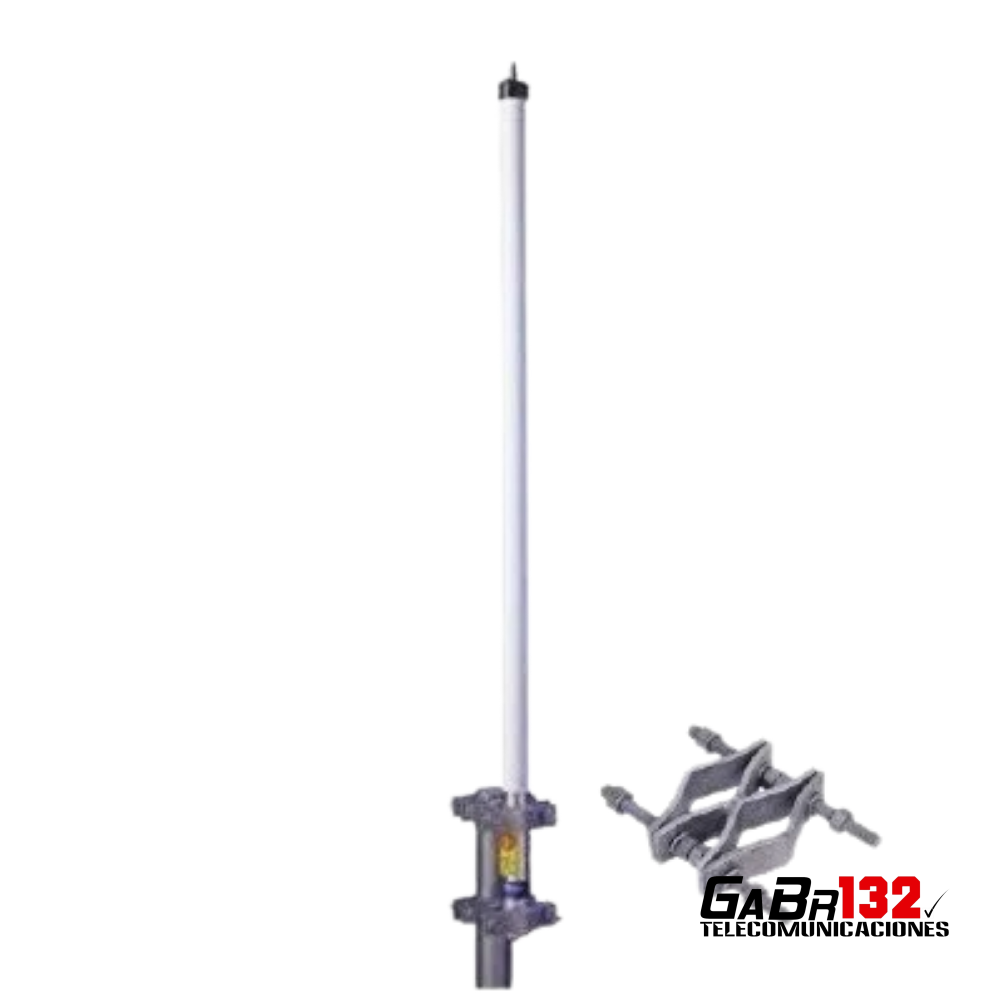

La imagen es referencial. La longitud de la antena cambia según la variación seleccionada.
