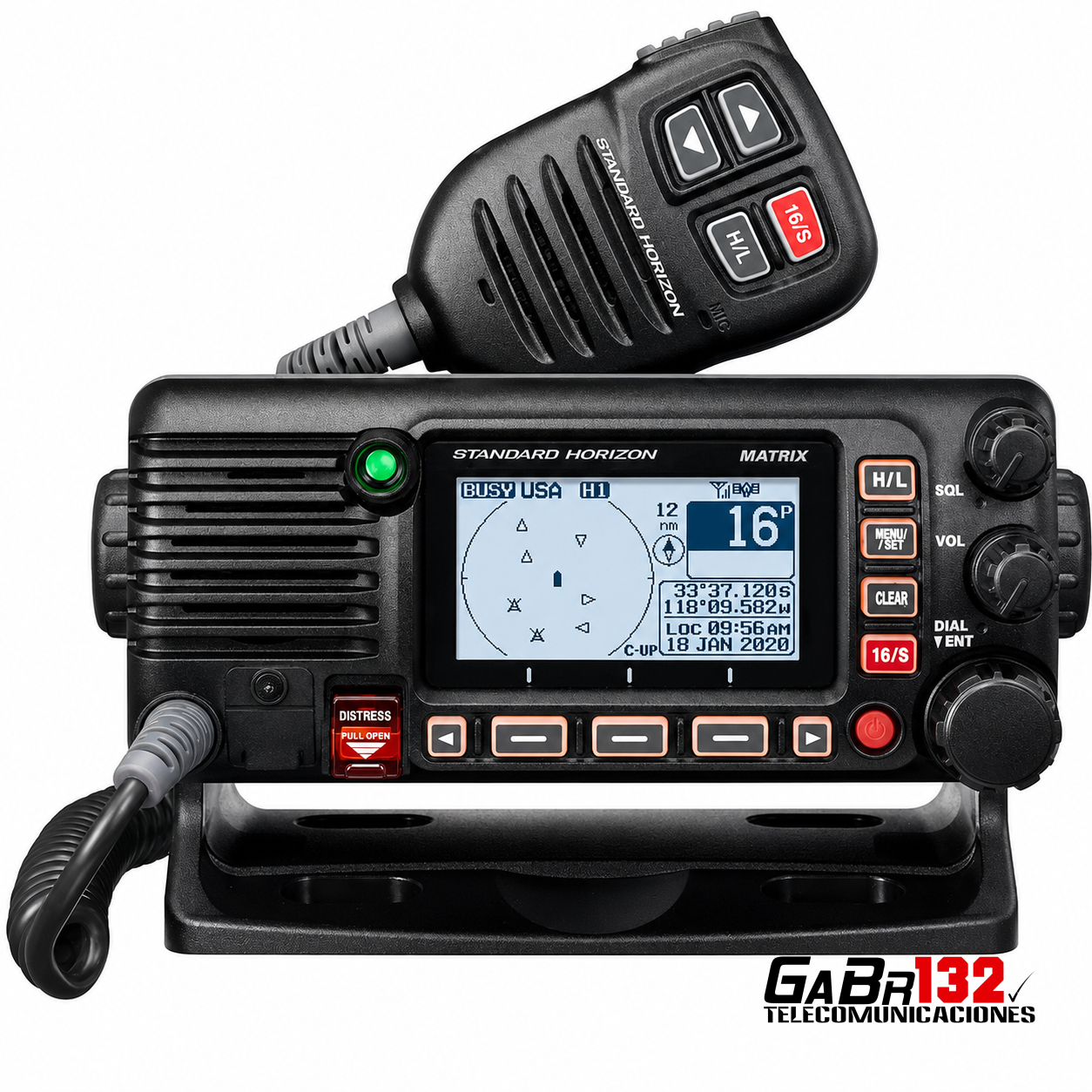

Standard Horizon GX2410GPS: comunicación, navegación y recepción AIS
El Standard Horizon Matrix GX2410GPS es un transceptor fijo marino VHF que integra comunicación de 25 W, receptor GPS de 66 canales, recepción AIS, DSC Clase D y conectividad con redes náuticas NMEA 2000 y NMEA 0183.
Está diseñado para funcionar como estación principal de comunicación y seguridad a bordo, mostrando información de navegación y objetivos AIS directamente en su pantalla.
Potencia de transmisión seleccionable
El GX2410GPS permite trabajar con:
- 25 W para comunicaciones a mayor distancia.
- 1 W para comunicaciones cercanas.
La cobertura efectiva depende de la altura, instalación, ajuste y rendimiento de la antena VHF, además de las condiciones del entorno.
GPS integrado de 66 canales
El receptor GPS incorporado proporciona información de posición sin necesitar obligatoriamente una fuente GPS externa.
Permite utilizar:
- Visualización de latitud y longitud.
- Brújula GPS.
- Velocidad sobre el fondo, SOG.
- Rumbo sobre el fondo, COG.
- Registro de puntos de navegación.
- Navegación hacia puntos guardados.
- Rutas.
- Función MOB.
- Posición para llamadas de socorro DSC.
- Alarmas CPA y TCPA con objetivos AIS.
La ficha técnica oficial declara sensibilidad inferior a –147 dBm, datum WGS84 y tiempos de adquisición aproximados de un minuto en arranque en frío y cinco segundos en arranque en caliente.
Receptor AIS integrado
El GX2410GPS incorpora un receptor AIS capaz de mostrar información transmitida por embarcaciones y dispositivos AIS SART cercanos.
Entre los datos disponibles se encuentran:
- Número MMSI.
- Distintivo de llamada.
- Nombre de la embarcación.
- Marcación, BRG.
- Distancia, DST.
- Velocidad sobre el fondo, SOG.
- Rumbo sobre el fondo, COG.
Desde la pantalla puede seleccionarse un objetivo compatible para realizar una llamada DSC directa.
Consideración sobre el AIS
El GX2410GPS es un receptor AIS:
- Recibe y representa objetivos AIS.
- No transmite automáticamente la identidad ni posición de la embarcación.
- No sustituye un transpondedor AIS Clase A o Clase B cuando este sea requerido.
Alarmas CPA y TCPA
El equipo permite establecer alertas para objetivos AIS que se aproximen a los límites configurados:
- CPA: punto de aproximación más cercano.
- TCPA: tiempo estimado para alcanzar el punto de aproximación más cercano.
Estas funciones entregan información complementaria para la vigilancia, pero no reemplazan la observación directa, el radar ni las obligaciones de navegación segura.
DSC Clase D
El GX2410GPS cumple con ITU-R M.493-16 Clase D e incorpora un receptor independiente para el canal 70.
Entre sus funciones DSC se incluyen:
- Llamada de socorro.
- Llamadas individuales.
- Llamadas grupales.
- Llamadas a todas las embarcaciones.
- Solicitud y reporte de posición.
- Monitorización grupal.
- Directorios de contactos.
- Registros de llamadas.
- Llamadas directas a objetivos AIS.
Para operar DSC debe registrarse e ingresarse correctamente un número MMSI válido.
Conectividad NMEA 2000 y NMEA 0183
La interfaz NMEA 2000 permite incorporar la radio a una red náutica compatible e intercambiar información asociada con:
- GPS y navegación.
- DSC.
- AIS.
- Posición y rumbo.
- Equipos de visualización compatibles.
También incorpora entrada y salida NMEA 0183, incluyendo una salida de alta velocidad para información AIS.
Los cables, conectores y componentes necesarios para formar una red NMEA 2000 no aparecen incluidos.
Megafonía integrada de 30 W
El sistema de megafonía permite conectar una bocina externa compatible y utilizar:
- Megafonía o PA.
- Bocina.
- Sirena.
- Señales de niebla programadas.
- Función de escucha o listen back.
- Monitorización del último canal VHF mientras se utiliza PA o señales de niebla.
La bocina exterior se comercializa por separado.
Estación remota RAM4 y RAM4X
El GX2410GPS puede operarse desde una segunda ubicación de la embarcación mediante:
- Micrófono remoto cableado RAM4 SSM-70H.
- Micrófonos inalámbricos RAM4X SSM-72H.
- Función de intercomunicación entre estaciones.
Para utilizar RAM4X inalámbricos es obligatorio incorporar el punto de acceso opcional SCU-30. El fabricante indica capacidad para sincronizar hasta cuatro unidades inalámbricas.
Cancelación de ruido
El procesamiento de audio ayuda a reducir el ruido ambiental tanto en:
- Audio transmitido.
- Audio recibido.
Esta función resulta útil en ambientes con viento, motores y ruido operacional.
Receptor de grado comercial
El GX2410GPS incorpora:
- Rechazo de señales espurias e imágenes de aproximadamente 80 dB.
- Atenuador Local/Distancia.
- Escaneo programable.
- Escaneo prioritario.
- Vigilancia múltiple.
- Indicador luminoso de canal ocupado.
- Receptor independiente para DSC en canal 70.
Codificadores de voz
El equipo incorpora dos sistemas analógicos:
- Codificador de 32 códigos.
- Codificador compatible de 4 códigos.
Los equipos participantes deben utilizar un sistema y código compatibles. Esta prestación no debe describirse como cifrado digital o comunicación criptográfica.
Pantalla y funcionamiento
La pantalla matricial permite visualizar:
- Canal seleccionado.
- Objetivos AIS.
- Posición GPS.
- Brújula y navegación.
- Alarmas CPA/TCPA.
- Datos DSC.
- Estado de la comunicación.
- Menús configurables.
- Modo diurno y nocturno.
La tecla de favoritos permite guardar hasta 10 canales para acceso rápido.
Función MOB
La función MOB permite registrar rápidamente la posición de una situación de hombre al agua y comenzar la navegación de regreso hacia ese punto.
Es una herramienta complementaria y no reemplaza otros dispositivos reglamentarios de localización y salvamento.
Protección contra el agua
El equipo posee protección IPX8, correspondiente a inmersión de hasta 1,5 metros durante 30 minutos bajo las condiciones de prueba del fabricante.
Para conservar esta protección debe instalarse siguiendo el manual y mantenerse correctamente cerrados los conectores no utilizados.
Aplicaciones recomendadas
- Embarcaciones recreativas.
- Yates y lanchas.
- Embarcaciones comerciales.
- Operaciones portuarias.
- Navegación costera.
- Sistemas con red NMEA 2000.
- Zonas con tránsito marítimo intenso.
- Instalaciones que requieran segunda estación.
- Comunicación y megafonía a bordo.
- Recepción y seguimiento de objetivos AIS.
Especificaciones técnicas
- Tipo: transceptor fijo marino VHF.
- Potencia de transmisión: 25/1 W.
- Frecuencia de transmisión: 156,025–157,425 MHz, según versión.
- Frecuencia de recepción: 156,050–163,275 MHz, según versión.
- Receptor AIS: doble canal.
- Frecuencias AIS: 161,975 y 162,025 MHz.
- GPS: receptor interno de 66 canales.
- DSC: ITU-R M.493-16 Clase D.
- Receptor independiente de canal 70.
- Interfaces: NMEA 2000 y NMEA 0183.
- Megafonía: 30 W.
- Alimentación nominal: 13,8 V CC.
- Rango de funcionamiento: 11–16,5 V CC.
- Consumo en espera: aproximadamente 0,55 A.
- Consumo en recepción: aproximadamente 0,9 A.
- Consumo en transmisión: aproximadamente 5 A en alta potencia.
- Potencia de audio externo: aproximadamente 4,5 W a 4 Ω.
- Pantalla: 66 × 36 mm.
- Resolución: 222 × 122 píxeles.
- Dimensiones aproximadas: 180 × 80 × 152,6 mm.
- Peso aproximado: 1,5 kg.
- Temperatura de funcionamiento: –20 °C a +60 °C.
- Protección contra el agua: IPX8.
- Capacidad de puntos: hasta 250.
- Capacidad de rutas: hasta 30.
Las especificaciones de dimensiones, potencia, GPS, AIS y alimentación están declaradas en la documentación técnica oficial. Ficha oficial
Contenido incluido
De acuerdo con la lista proporcionada y la documentación de la serie:
- Transceptor Standard Horizon GX2410GPS.
- Micrófono de mano.
- Cable de alimentación CC.
- Soporte de montaje.
- Perillas y elementos de fijación del soporte.
- Soporte para micrófono.
- Manual del propietario.
Conviene confirmar si el lote comercial incluye además cable USB, ya que no aparece señalado en la lista entregada por el proveedor.
No incluido
- Antena VHF marina.
- Cable coaxial.
- Conectores de antena.
- Bocina de megafonía.
- Micrófono RAM4 o RAM4X.
- Punto de acceso inalámbrico SCU-30.
- Cableado de red NMEA 2000.
- Soporte para montaje empotrado MMB-84.
- Antena GPS externa SCU-38.
