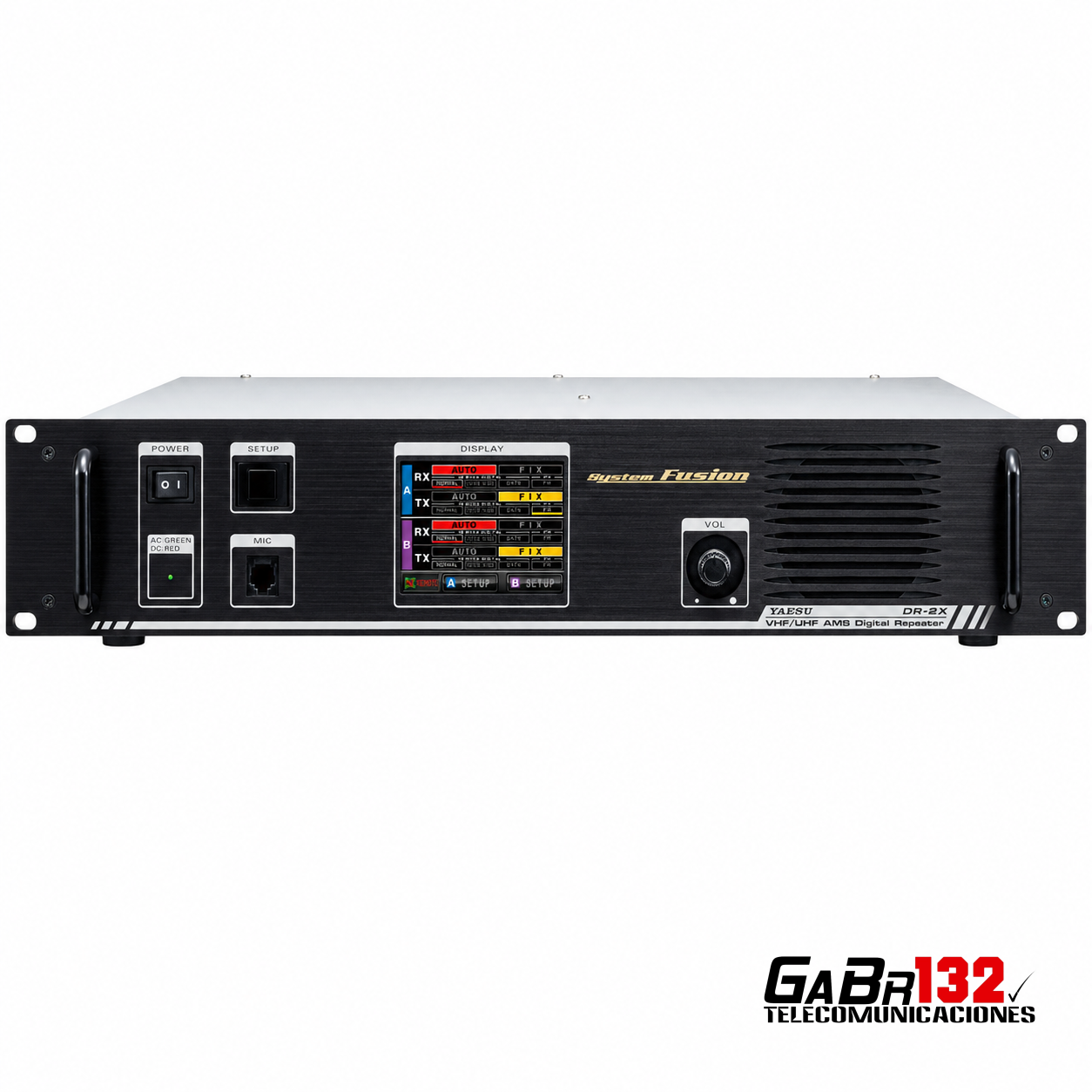

Yaesu DR-2X
El Yaesu DR-2X es un repetidor profesional diseñado para ampliar la cobertura y mejorar la continuidad de las comunicaciones de radioaficionados en las bandas VHF y UHF. Es compatible tanto con FM analógica convencional como con el sistema Digital C4FM System Fusion de Yaesu, facilitando la modernización gradual de redes existentes.
Su función AMS (Automatic Mode Select) reconoce automáticamente si la señal recibida utiliza FM convencional o C4FM digital y permite retransmitirla de acuerdo con el modo previamente configurado. También admite los modos digitales V/D, VFR y DFR de 12,5 kHz.
Operación flexible en VHF y UHF
El DR-2X puede configurarse para trabajar en VHF o UHF y admite funcionamiento cruzado entre bandas. Su sistema Dual Receive/Dual Transmit (DRDT) permite asignar hasta dos pares de frecuencias, entregando mayor flexibilidad para distintas configuraciones de acceso y cobertura.
La potencia de transmisión puede seleccionarse entre:
- 50 W
- 20 W
- 5 W
Dispone de una estructura robusta, disipación térmica para operación exigente y formato compatible con rack estándar de 19 pulgadas.
Configuración mediante pantalla táctil
La pantalla táctil a color de 3,5 pulgadas permite configurar directamente desde el panel frontal:
- Frecuencias de transmisión y recepción
- Potencia de salida
- Modos FM y C4FM
- Función AMS
- Tonos CTCSS
- Códigos DCS
- Squelch
- Temporizador de transmisión TOT
Una vez terminada la configuración, la pantalla puede apagarse para evitar modificaciones accidentales.
Integración y continuidad operativa
El equipo incorpora una interfaz trasera de 15 pines para integrarlo con controladores externos y reutilizar elementos de una instalación existente, como duplexores, amplificadores y sistemas de antenas compatibles.
Puede alimentarse directamente desde la red eléctrica de 100 a 240 V AC o mediante una fuente externa de 11,7 a 15,8 V DC. También admite conmutación automática hacia una batería de respaldo para mantener la operación ante interrupciones del suministro eléctrico.
El conector frontal para micrófono facilita las pruebas del transmisor y permite utilizar el DR-2X como estación base. Además, incorpora altavoz de monitorización, control de volumen, anuncio de identificación, interfaz para control remoto y firmware actualizable.
Características principales
- FM analógica convencional y Digital C4FM
- Tecnología Yaesu System Fusion
- Función automática AMS
- Operación seleccionable en VHF o UHF
- Capacidad de operación cruzada entre bandas
- Dual Receive/Dual Transmit DRDT
- Potencia seleccionable de 50, 20 o 5 W
- Pantalla táctil a color de 3,5 pulgadas
- Señalización CTCSS, DCS y DSQ
- Temporizador TOT
- Interfaz para controlador remoto o externo
- Alimentación AC y DC
- Compatibilidad con batería de respaldo
- Formato para rack estándar de 19 pulgadas
- Firmware actualizable
Accesorios incluidos
- Cable de alimentación AC
- Cable DC para batería de respaldo
- Cable de conexión a computador SCU-20
- Cuatro patas de goma
Consideraciones para la instalación
El duplexor, la antena, la línea coaxial, los conectores, la batería de respaldo y los servicios de programación e instalación se comercializan por separado. La banda, las frecuencias de trabajo y el duplexor deben definirse según el proyecto y la normativa aplicable.
