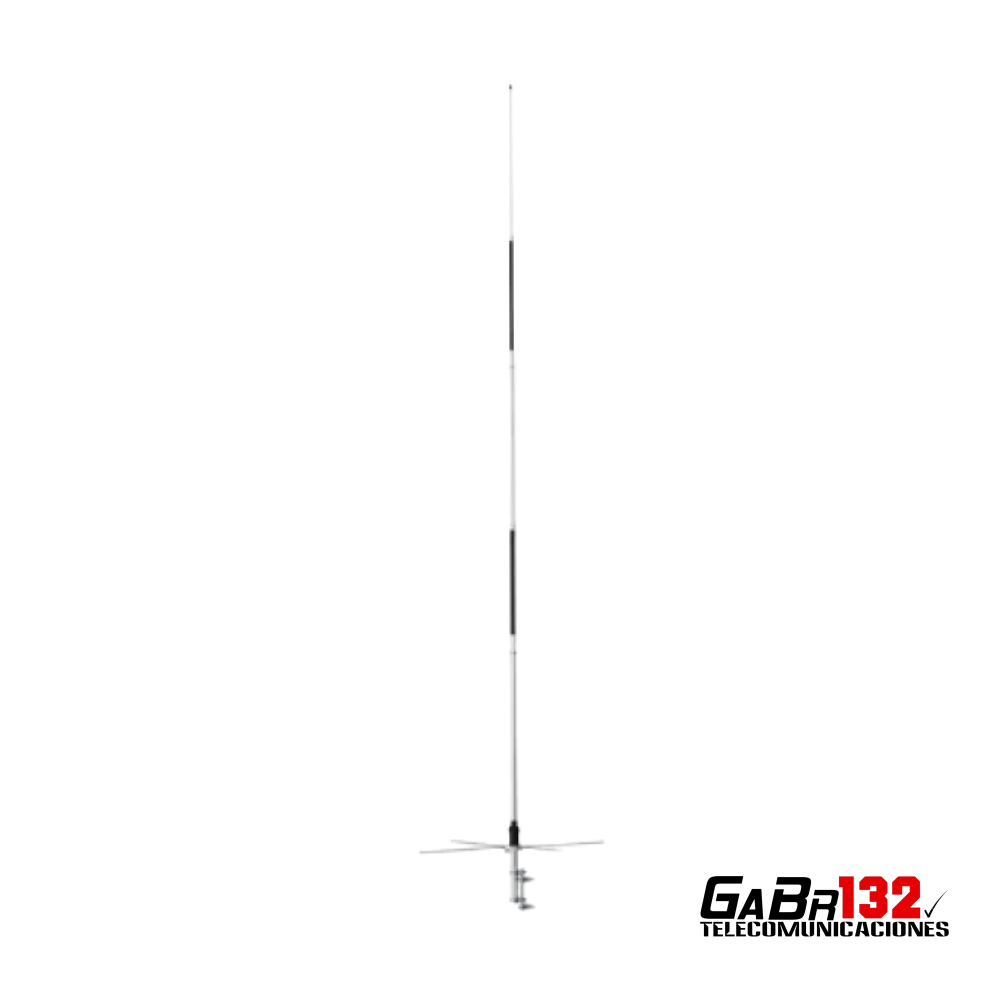

Antena Base VHF de Aluminio ARS G7-A
La ARS G7-A es una antena base omnidireccional para estaciones fijas, repetidores y sistemas profesionales de radiocomunicación que operan en la banda VHF.
Su configuración colineal de 3 × 5/8 de onda proporciona una ganancia declarada de 7 dBd, equivalente aproximadamente a 9,15 dBi. Está fabricada en aluminio y puede ajustarse para trabajar en una frecuencia determinada dentro del rango de 144 a 174 MHz.
Características técnicas
- Marca: ARS.
- Modelo: G7-A.
- Código del fabricante: 502095.
- Banda: VHF.
- Rango de ajuste: 144–174 MHz.
- Configuración: colineal de 3 × 5/8 de onda.
- Ganancia: 7 dBd, aproximadamente 9,15 dBi.
- Potencia máxima: 150 W.
- Impedancia: 50 ohms.
- Polarización: vertical.
- Patrón de radiación: omnidireccional, 360°.
- ROE: igual o inferior a 1,5:1 una vez ajustada.
- Longitud aproximada: 4,63 metros.
- Peso aproximado: 3,68 kg.
- Resistencia al viento: hasta 100 km/h.
- Diámetro de montaje: tubo de 38 mm.
- Material: aluminio.
- Elementos aterrizados: contribuyen a la descarga de electricidad estática.
Aplicaciones recomendadas
- Estaciones base VHF.
- Repetidores dentro del rango compatible.
- Sistemas profesionales de radiocomunicación.
- Instalaciones comerciales e industriales.
- Redes de comunicación para seguridad y operaciones.
Ajuste e instalación
El rango de 144 a 174 MHz corresponde al margen dentro del cual puede ajustarse la antena. No significa que entregue su mejor adaptación en todo ese rango simultáneamente.
Antes de transmitir, la antena debe ajustarse a la frecuencia utilizada y comprobarse con un instrumento adecuado. Una relación de ondas estacionarias elevada puede reducir el rendimiento y producir potencia reflejada hacia el transmisor.
Debe instalarse verticalmente sobre un mástil firme, en una ubicación despejada y utilizando cable coaxial de 50 ohms adecuado para la frecuencia, potencia y longitud del recorrido.
Para instalaciones exteriores se recomienda impermeabilizar la unión coaxial e incorporar protección contra descargas y una puesta a tierra apropiada.
Contenido
- 1 antena base ARS G7-A.
- Elementos radiales y componentes de montaje suministrados por el fabricante.
No incluye mástil, cable coaxial, conectores para el cable, protector contra descargas ni instrumentos de medición.
La instalación y el ajuste deben ser realizados por personal con experiencia en sistemas de radiofrecuencia.
La imagen es referencial.
